Humidifier l’embout de raccordement du nouveau module avec de l’eau.
Monter le nouveau module sur le bloc comme indiqué dans la figure 4.
ATTENTION
•Toutes les flèches des modules doivent être dirigées dans le même sens !
• Recommencer la pose si l’insertion des modules les uns dans les autres est
difficile !
Le cas contraire, la liaison risque de ne pas être étanche et les modules ne
pourront plus être séparés les uns des autres sans être endommagés !
Tourner le module dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit en position
verticale vers le bas.
Si un nouveau panneau de montage est nécessaire, y transposer les pinces d’attache.
Enfoncer le nouveau bloc de modules complet dans les pinces d’attache du panneau de
montage.
Fermer la douille d’écoulement ou le robinet de prélèvement.
Si le panneau de montage a été démonté, le fixer à nouveau au mur.
Visser les sondes en place et les calibrer si nécessaire (voir les modes d’emploi des sondes).
Raccorder les tuyaux de la chambre d’analyse.
Ouvrir légèrement le robinet à boisseau sphérique ainsi qu’un éventuel robinet d’arrêt qui se
trouve du côté de la sortie.
Vérifier l’étanchéité des modules.
Régler le débit.

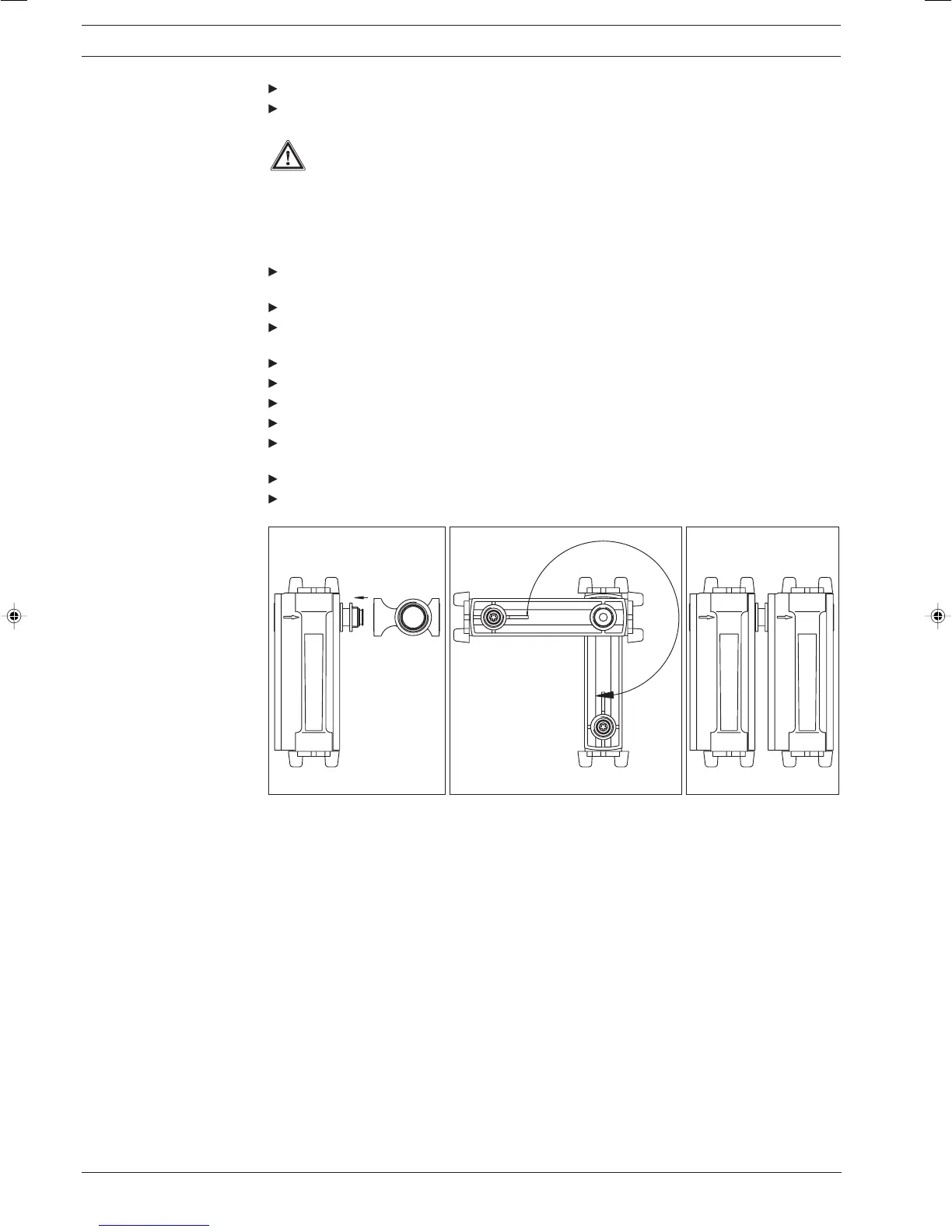

Figure 4
Echange/
extension des modules
Mise en service de la DGMa
3075-3
1. Mise en place (vue de face) 3. Terminé (vue de face)2. Tourner vers la droite (vue de côté)
