Sensor con un diámetro de 25 mm (ver el manual de operación del sensor y figura 2).
ATENCIÓN
Bajar el sensor suavemente en el interior del detector de paso para evitar el
estiramiento de la membrana.
Extraer el tapón obturador superior de un módulo de 25 mm.
Primero empujar el anillo tórico (4) y luego el disco de montaje (5) sobre el sensor (3) desde
abajo
Entonces empujar el tornillo de fijación (1) sobre el sensor (3) desde arriba
Introducir con cuidado el sensor (3) en el módulo
Apretar el tornillo de fijación (1)
Roscar un tapón (6) en la parte inferior del módulo

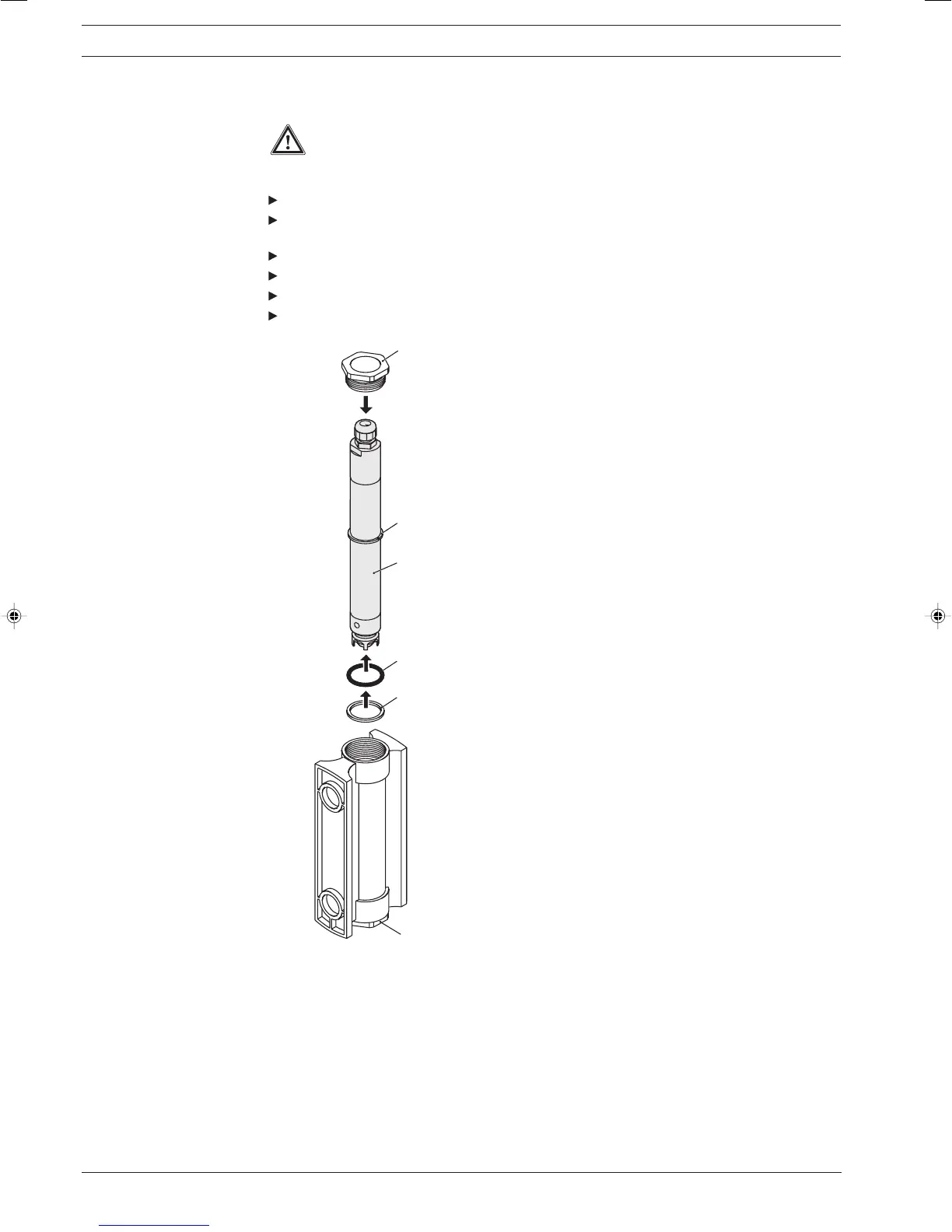

Figura 2
Instalación de los sensores
Montaje y instalación
4
2
1
3
5
6
