01 MVIM1235Z Vite T.E. 12x35 per fissaggio braccio articolato 37 SBSSI90 Base superiore finita
MDAM12ZB Dado M12 autobloccante basso 38 SBISI90 Base inferiore finita
MROD12Z Rondella Ø12x24 39 MTP10 Tappo Ø26
02 SPIAS02 Staffa anteriore S3 40 MVIM0655Z Brugola di fissaggio 6x55
03 SBCSI70 Braccio curvo 41 MDAM06ZA Dado M6 autobloccante
04 MVIM0816Z Vite T.E. 8x16 42 SALSSI90 Albero secondario
MRO0832Z Rondella PFL 8x32 43 SIESI30 Ingranaggio Z35 M2
05 SBDSI70 Braccio diritto 44 SALUSI70 Albero uscita
06 MVIP0510Z Vite TC 5x10 45 MCH08740 Chiavetta 8x7x40
07 MCP05P Fascia di giunzione 46 MMO05 Molla Ø9,8x40
08 SCP01AS Copertura anteriore sx 47 MCU6005E Cuscinetto 6005ZZ
09 SCP01PS Copertura posteriore sx 48 SPESI70 Perno di sblocco Ø10
10 MVIM0870Z Vite 8x70 T.E. 49 SPISI70 Piastra di ancoraggio
MDAM08ZA Dado autobloccante M8 50 SCHSI Chiave di sblocco zinc.
11 MVIM0825Z Vite T.E. 8x25 51 MDS3510 Distanziale 35x10
MDAM08ZA Dado autobloccante M8 52 SDS0811 Distanziale calotta 12V 8x11
12 MVIP0510Z Vite TC 5x10 fissa-cavallotto 53 SMT1201 Motore 12V per battente
13 MFSI04 Cavallotto fermaguaina 54 MDS3520 Distanziale 35x20
14 MVIP3595Z Vite fissaggio centrale a portascheda 3,5x9,5 55 MSP0316 Spina elastica 3x16
15 Centrale di comando 56 MPAL12AS Prolunga albero 12V rullata
16 MBCN Portascheda nero
17 MVIP0510Z Vite 5x10 T. C.
18 MTP13 Tappo Ø20 per chiave di sblocco
19 MVIP0520Z Vite 5x20 brugola per fissaggio calotta
MROD05EZ Rondella Ø5
20 SCAAS45 Calotta alta maschiata
21 SST1460C Statore H60 1400 g.
22 SALBLD10 Albero rotore H60
23 MCU6202 Cuscinetto 6202
MSE15 Seeger E15
24 MPC01 Passacavo
25 MSU0003 Staffa supporto per morsettiera e condensatore
26 MVIP0510Z Vite 5x10 T.C.
27 MMR40 Morsettiera 4mm (6 poli)
28 MCO10 Condensatore 10 mf
29 Fascetta di cablaggio
30 SCFSI12 Cam finecorsa maschiata
31 MGR0510Z Grano Ø M5x10
32 SSBSI70 Cam di sblocco zincata
33 MGR0816Z Grano 8x16 a punta conica
34 SVISI70 Vite per sblocco 10x115
35 MDAM10ZA Dado autobloccante M10
36 MMI05 Micro finecorsa
MVIM0330Z Vite fissaggio micro finecorsa M3x30

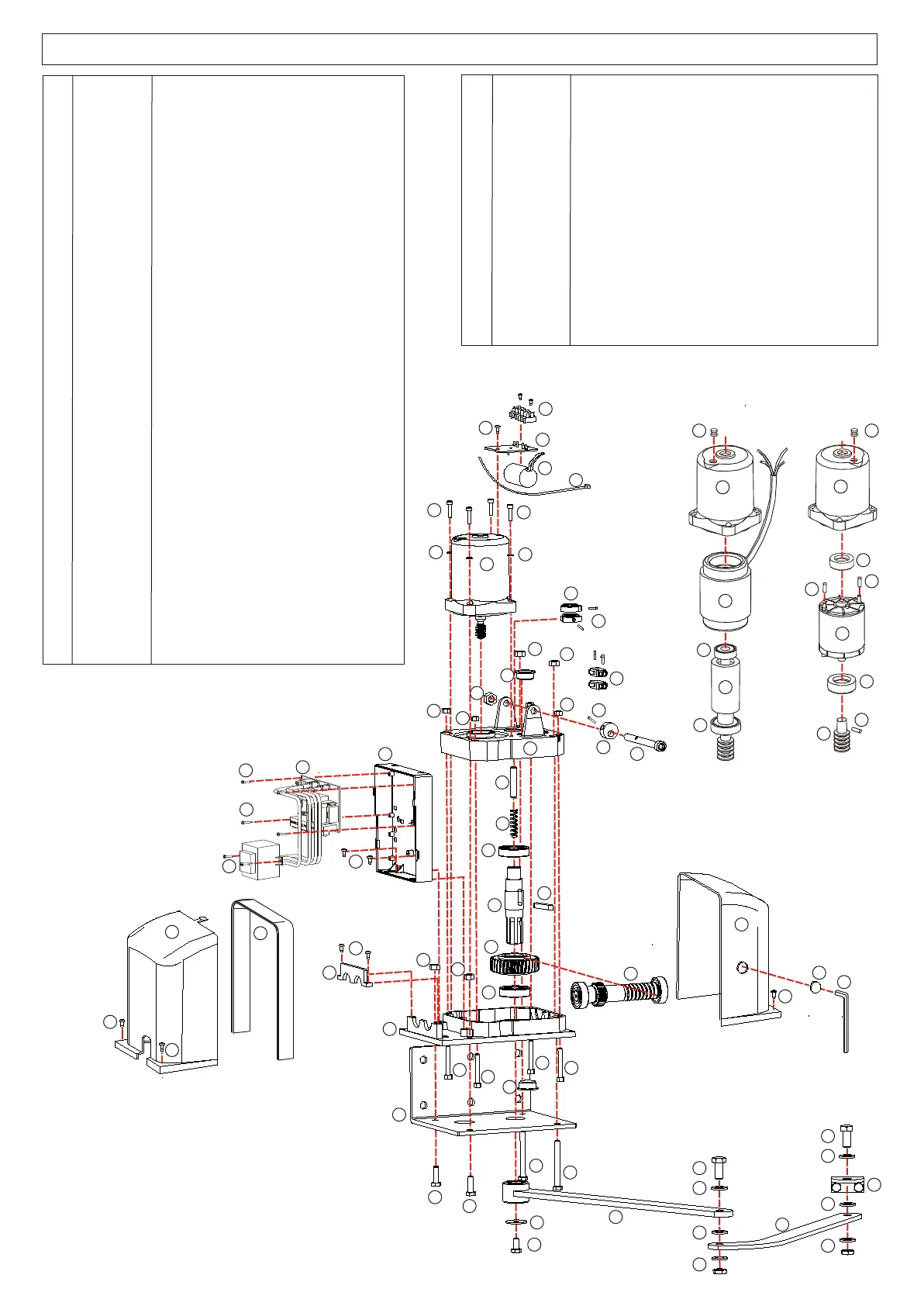

Esploso componenti
7
6
6
9
8
18
50
27
26
25
29
28
43
46
48
34
32
33
36
30
31
19
19
19
19
39
41
41
41
16
42
11
11
13
17
12
45
47
47
44
40
40
40
40
49
15
14
14
14
230V
12V
1
1
1
1
1
1
1
1
4
4
3
2
20
20
20
35
10
10
10
10
37
39
38
6
5
11
11
21
23
23
22
2424
55
56
54
53
52
52
51
