Pulsar HELION 2 XP Series - Charge de la Batterie

FRANÇAIS
Bouton Statut de
l'appareil
Première
pression bref
Pressions
suivants brefs
Pression
long
Bouton
d’enregis-
trement REC
(ENREGIS-
TREMENT)
Vidéo
Commencer
l’enregistrement
vidéo
Pause renouveler
l’enregistrement
vidéo
Arrêter l'enregis-
trement vidéo /
Passer en mode
«Photo»
Photographie Passer en mode
Vidéo

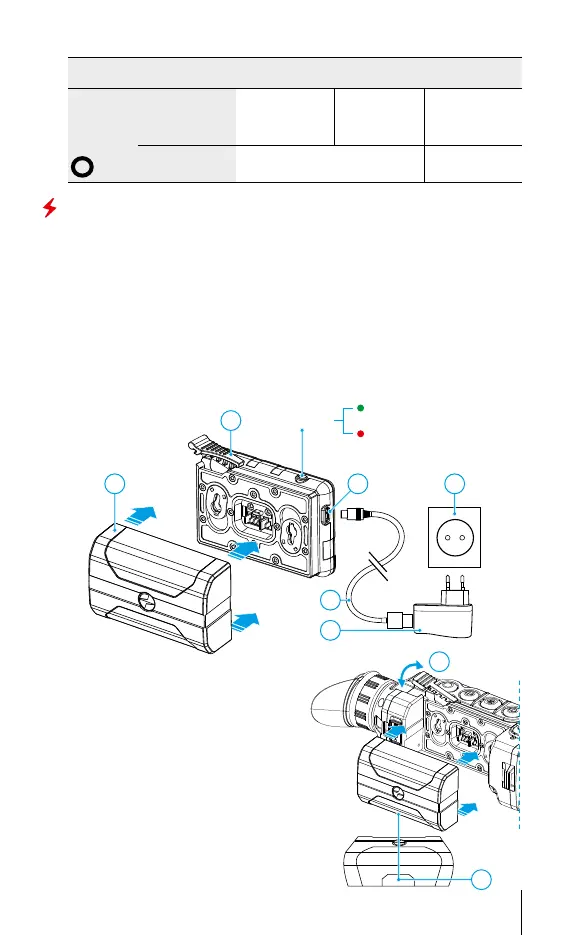

Charge de la batterie
• Soulevez le levier (7) du chargeur.
• Insérez la batterie (5) dans le chargeur jusqu’à ce qu’elle s’arrête.
• Abaissez le levier (7).
• Connectez la che micro-USB du câble USB (8) au connecteur micro-USB du
chargeur (9).
• Connectez l’autre che du câble micro-USB au réseau périphérique (10).
• Branchez le réseau périphérique (10) dans une prise 100 - 240 V (11).
• Une fois la batterie est complètement chargée (la LED verte est constamment
allumée), débranchez le kit de charge de la prise.
9 11
7
5
10
8
Indicateur LED
Voyant vert est allumé en
permanence - la batterie est chargée
Voyant clignote -
la batterie est faible
Connecteur
micro-USB
Prise de courant
Levier
Câble USB
Batterie
rechargeable
Réseau périphérique
L’installation de la batterie:
• Relevez le levier (7). Retirez la batterie
(5) de la plate-forme de charge.
• Soulevez le levier du verrou de la batterie (6).
• Insérez la batterie (5) à fond dans le
connecteur prévu à cet effet dans le boîtier
de l’instrument pour que l’élément F se
trouve en bas.
• Fixez la batterie en abaissant le levier (6).
6
F
Levier
8
