Pulsar PTG1220D5A - Especificación del Producto; Montaje

Especificación del Producto
Componente
Velocidad Nominal
Desplazamiento
Recorte de Anchura
arutlA ed etsujA
Ruedas
Peso
Importante:

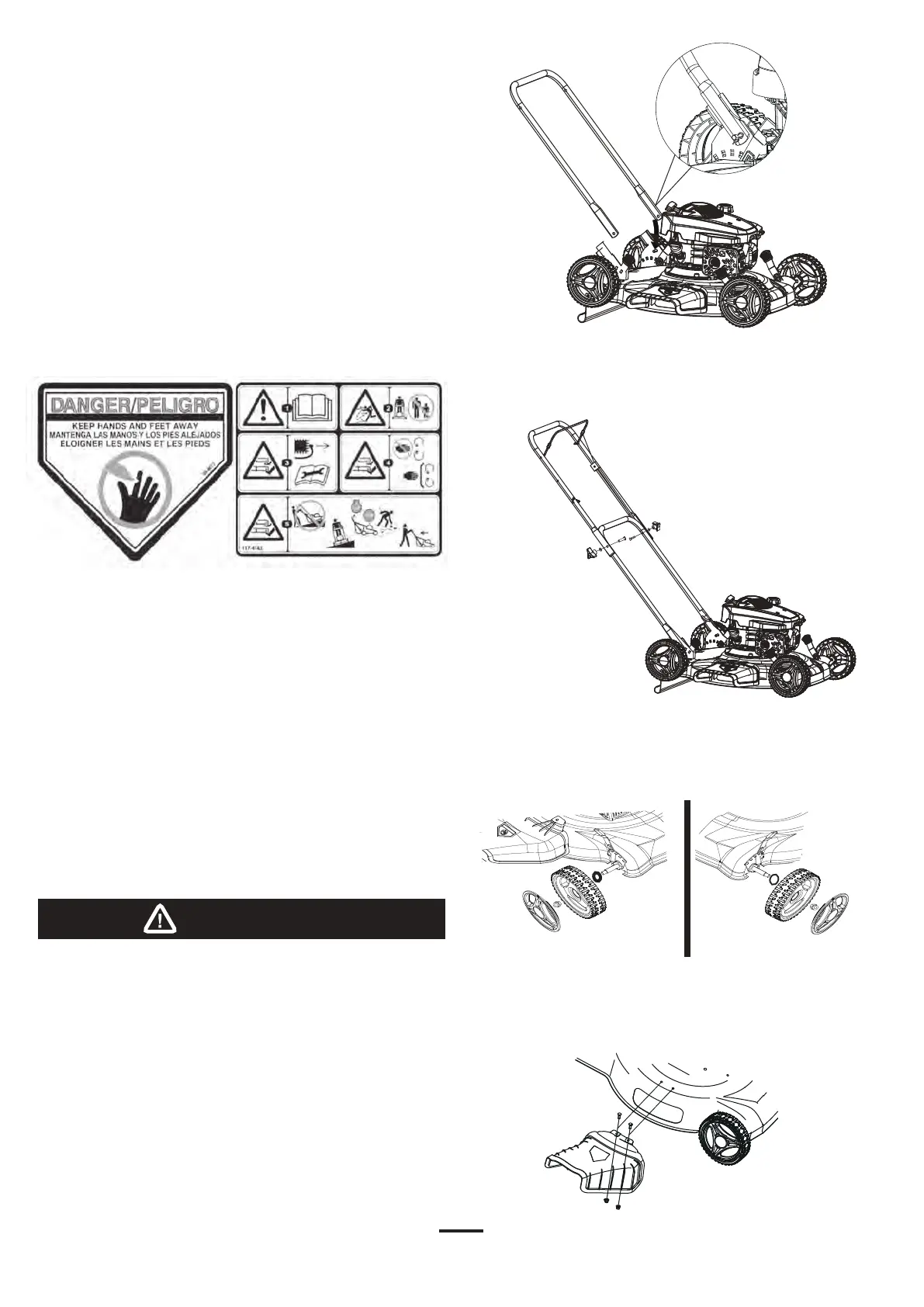

Montaje
Especificación
2800RPM
150cc
20”
Ajuste de Altura Sin Herramientas
7” Delanteras 7” Traseras
41.9
lbs
3
Calcomanías de Seguridad y Instrucciones
Las calcomanías de seguridad e
instrucciones están ubicadas cerca de áreas de peligro
potencial. Reemplace las calcomanías dañadas
1. ADVERTENCIA: Lea el manual del operador.
2. Riesgo del Objeto lanzado: Mantenga a personas
presentes una distancia segura del cortacésped.
3. Peligro de corte/desmembramiento de la mano o del pie,
de la lamina del cortacéspedes: Desconecte la bujía y lea
las instrucciones antes de realizar el mantenimiento.
4. Peligro de corte/desmembramiento de la mano o el pie
Manténgase alejado de todas las piezas móviles y
mantenga todos los protectores y escudos en su lugar.
5. Peligro de corte/desmembramiento de la mano o el pie
No corte las laderas hacia arriba y hacia abajo, sólo corte
a través; apague la máquina y el motor, recoja los
desechos antes de el funcionamiento; mire hacia atrás y
hacia abajo antes de invertir.
El plegado o desdoblado de la empuñadura puede
dañar los cables, causando condiciones de
funcionamiento inseguras.
• No dañe los cables doblándose o desplegando el
mango.
• Si se daña un cable, comuníquese con un centro de
servicio autorizado llamando al 1-866-591-8921.
ADVERTENCIA
Instalación de Manijas
1. Alinee la sección del mango inferior con los pasadores
del soporte trasero, luego inserte las chavetas para
asegurar.
.
Instalación de descarga lateral
1. Inserte los pernos en la plataforma y el orificio de
descarga lateral con 2 pernos de brida M6 x 20 y
fíjelos con 2 tuercas de brida de tornillo M6.
Fig. 5
Fig. 1
Fig. 3
2. Coloque la manija superior del cortacésped para que
coincida con los agujeros pretaladrados. Inserte el perno
con una arandela y las perillas. Apriete a mano para
asegurar.
1. Instale las ruedas y tuercas en los pernos.
Fig. 3
2. Luego coloque la cubierta de la rueda. Fig. 4
Fig. 4
Fig. 5
Fig. 2
Instalación de Ruedas
