Pyle PDA 3000 User Manual

11
Subwoofer 4 - 8 Ohm
Subwoofer 4 - 8 Ohm
Cinchleitungen vom Steuer-
gerät mit Cincheingängen
(INPUT CH1 & CH2)
verbinden.
MODE
SELECT
STEREO MONO
INPUT
LEVEL
• •
5V 0.2V
FREQ
ADJUST
• •
50Hz 250Hz
BASS
BOOST
• •
0dB 12dB
X-OVER
SELECT
LP FULL HP
X-OVER
SELECT
LP FULL HP
BASS
BOOST
• •
0dB 12dB
FREQ
ADJUST
• •
50Hz 250Hz
INPUT
LEVEL
• •
5V 0.2V
MODE
SELECT
4CH 2CH
CONTROLS CH3/4 CONTROLS CH1/2
INPUTINPUT
OUTPUT
CH1
CH2
CH3 CH4
+ CH1 - + CH2 - + CH3 - + CH4 -
+ BRIDGED -+ BRIDGED -
2-Kanal Mono/Subwoofer
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.

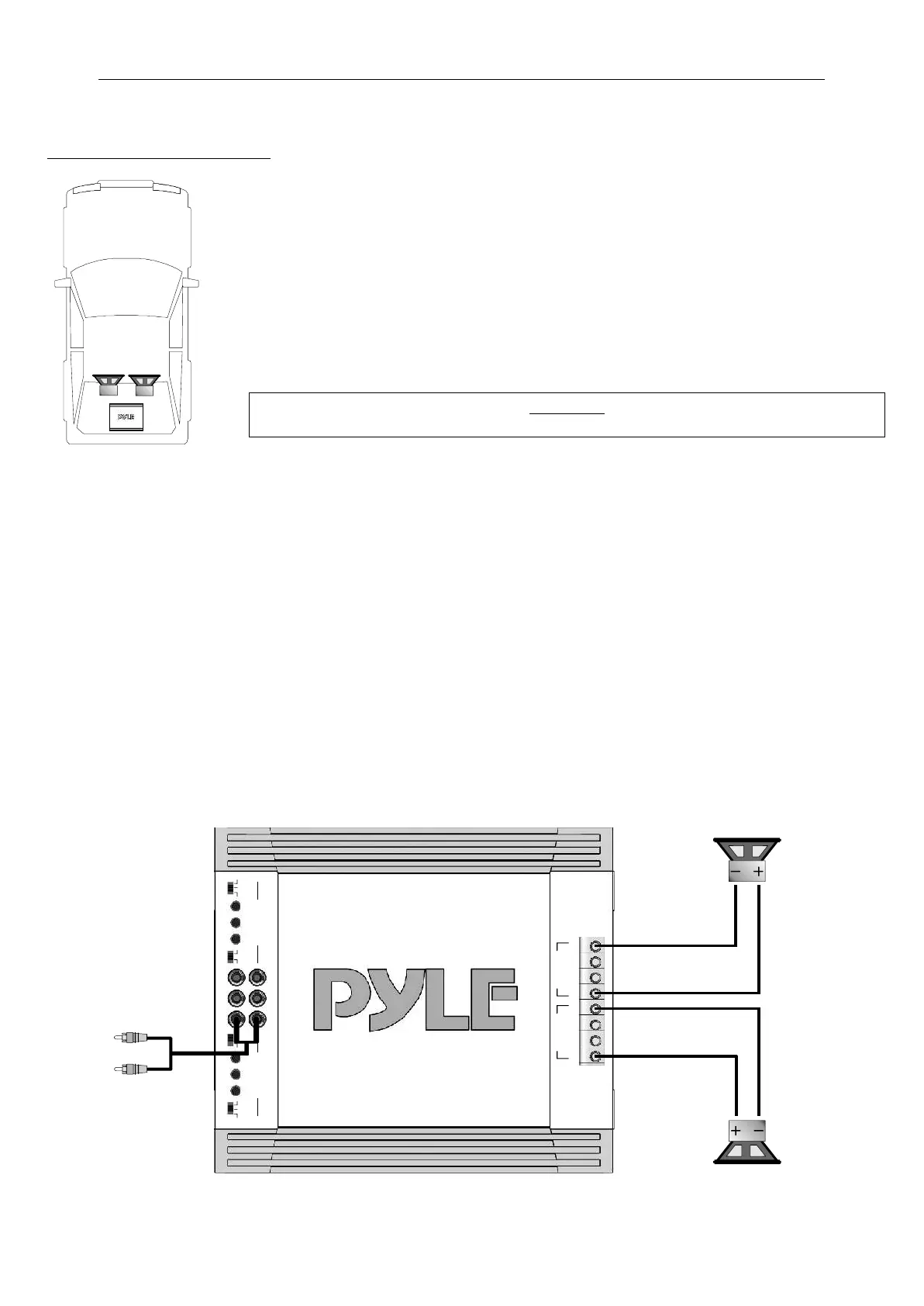

4-Kanal Verstärker - Lautsprecher und Cinchanschluss
PDA 4400/PDA 4800
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
CH1 & CH2) des Verstärkers mittels einer Cinchleitung.
• Verbinden Sie die Subwooferer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen
(SPEAKER OUTPUT / + BRIDGED - von CH1/2 und + BRIDGED - von CH3/4) des
Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 4 Ohm
nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
X-OVER SELECT - Schalter (CH1/2 & CH3/4)
• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LP) wählen, dadurch werden die Subwoofer von den
höheren Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe der Subwoofer liegen und ist
über die FREQ ADJUST - Regler einstellbar.
INPUT LEVEL - Regler (CH1/2 & CH3/4)
• Drehen Sie die INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 5 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Subwoofern leichte Verzerrungen
hören.
• Drehen Sie die INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler (CH1/2 & CH3/4)
• Die BASS BOOST - Regler erlaubt eine Bassanhebung um +12dB.
Hinweis! Benutzen Sie diese Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Klipping/Überlastung
zerstören.
MODE SELECT - Schalter (CH1/2 & CH3/4)
• Der MODE SELECT - Schalter von CH1/2 muss sich in der “2CH” - Position und der MODE SELECT - Schalter von CH3/4
muss sich in der “MONO” - Position befinden.
