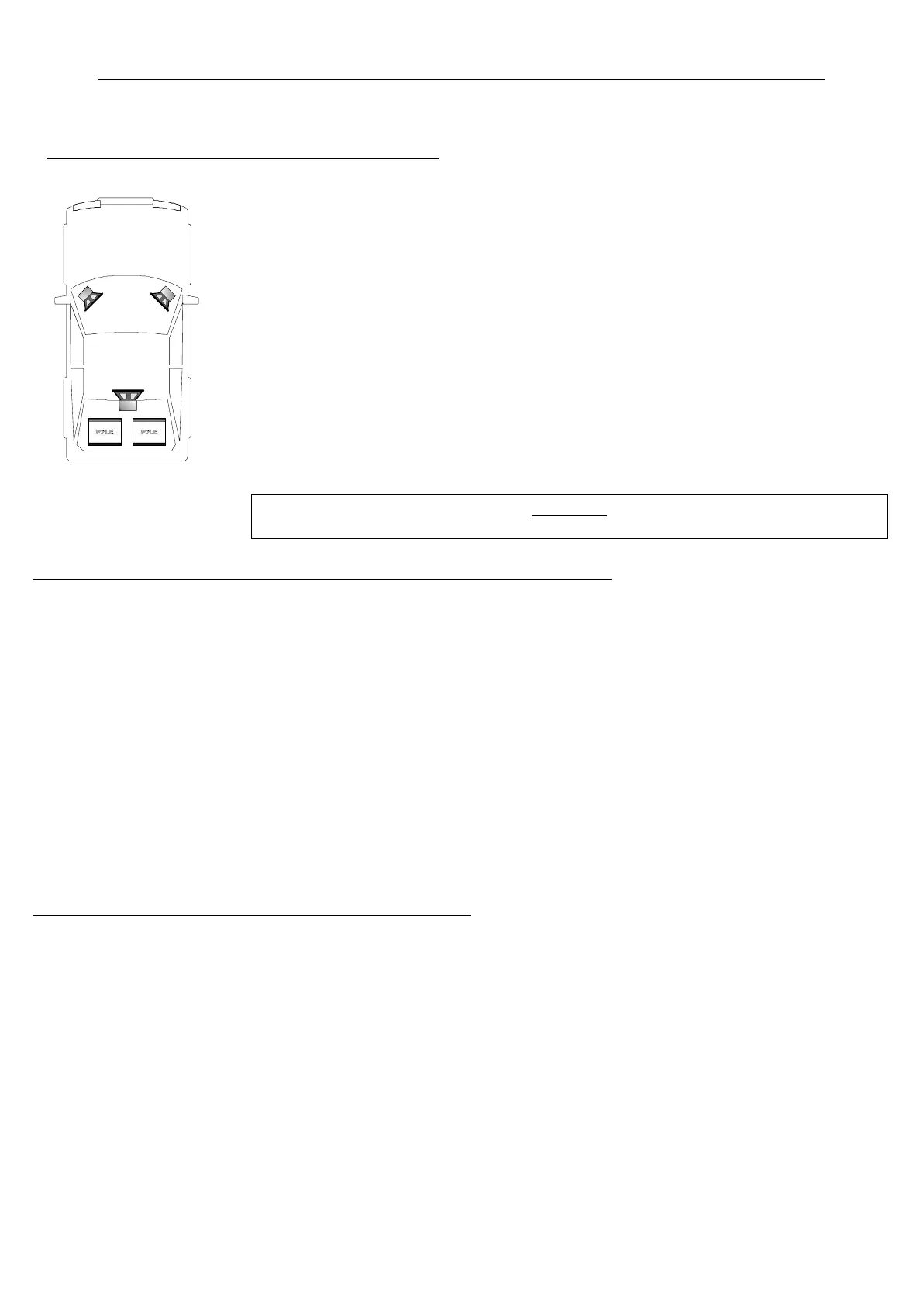

2-Kanal Stereo mit 1-Kanal Mono/Subwoofer
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT)
des ersten Verstärkers (für Front-Lautsprecher) mittels einer Cinchleitung.
• Verbinden Sie die Cinchausgänge (OUTPUT) des ersten Verstärkers (für Front-
Lautsprecher) mit den Cincheingängen (INPUT) des zweiten Verstärkers (für Subwoofer)
mittels einer weiteren Cinchleitung.
• Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-
Ausgängen (SPEAKER OUTPUT/ + RIGHT - und + LEFT -) des ersten Verstärkers.
• Verbinden Sie den/die Subwoofer mittels geeigneten Kabel mit den Lautsprecher-
Ausgängen (SPEAKER OUPUT/ + BRIDGED -) des zweiten Verstärkers (Bassverstärker).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher/Subwoofer pro
Kanal 2 Ohm bei dem ersten Verstärker (Front-Lautsprecher) und 4 Ohm bei dem zweiten
Verstärker (für Subwoofer) nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
Einstellungen für den Verstärker der Frontlautsprecher (z.B. PDA 3000):
X-OVER SELECT - Schalter
• Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die Vollbereichs-Stellung (FULL) wählen.
• Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die Hochpass-Stellung (HP) wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe
des Systems liegen und ist über den FREQ ADJUST - Regler einstellbar.
INPUT LEVEL - Regler
• Drehen Sie den INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 5 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam den INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte
Verzerrungen hören.
• Drehen Sie den INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler
• Den BASS BOOST - Regler sollten Sie in die “0dB” - Stellung bringen.
MODE SELECT - Schalter
• Der MODE SELECT - Schalter muss sich in der “STEREO” - Position befinden.
Einstellungen für den Bassverstärker (z.B. PDA 6000):
X-OVER SELECT - Schalter
• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LP) wählen, dadurch wird der Subwoofer von den höheren
Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe des Subwoofers liegen und ist über den
FREQ ADJUST - Regler einstellbar.
INPUT LEVEL - Regler
• siehe oben
BASS BOOST - Regler
• Der BASS BOOST - Regler erlaubt eine Bassanhebung um +12dB.
Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Klipping/Überlastung
zerstören.
MODE SELECT - Schalter
• Der MODE SELECT - Schalter muss sich in der “MONO” - Position befinden.
2-Kanal Verstärker - Lautsprecher und Cinchanschluss
PDA 3000/PDA 6000
