CONTROL PANEL
7
1-Kanal Mono/Subwoofer gebrückt
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT)
des Verstärkers mittels einer Cinchleitung.
• Verbinden Sie den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen
(SPEAKER OUTPUT/ + BRIDGED -) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz der Subwoofer 4 Ohm nicht
unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Subwoofer. Das Vertauschen von Plus und Minus
hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
X-OVER SELECT - Schalter
• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LP) wählen, dadurch wird der Subwoofer von den höheren
Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe des Subwoofers liegen und ist über den
FREQ ADJUST - Regler einstellbar.
INPUT LEVEL - Regler
• Drehen Sie den INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 5 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam den INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus dem Subwoofer leichte Verzerrungen
hören.
• Drehen Sie den INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler
• Der BASS BOOST - Regler erlaubt eine Bassanhebung um +12dB.
Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Klipping/Überlastung
zerstören.
MODE SELECT - Schalter
• Der MODE SELECT - Schalter muss sich in der “MONO” - Position befinden.

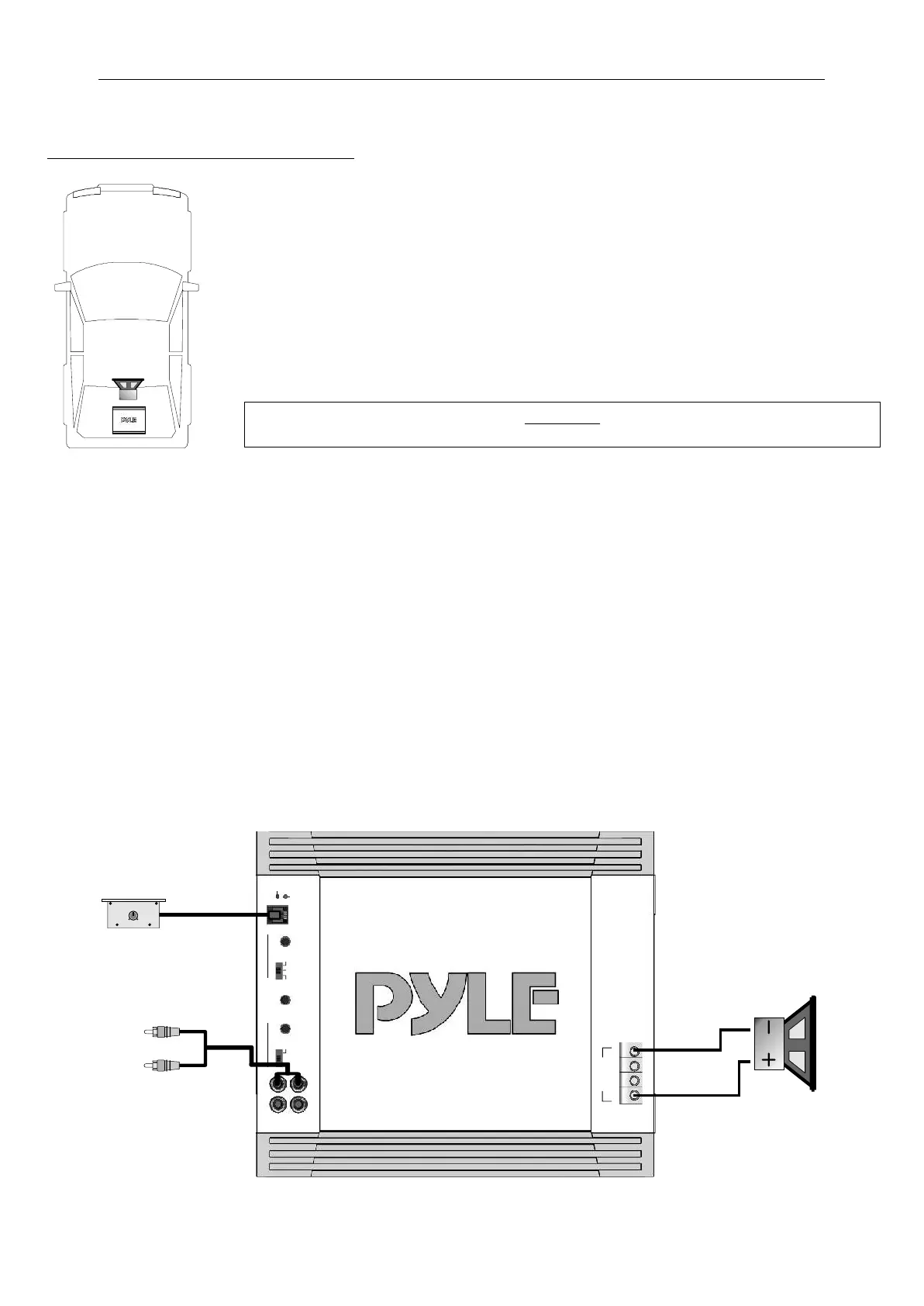

2-Kanal Verstärker - Lautsprecher und Cinchanschluss
PDA 3000/PDA 6000
Subwoofer 4 - 8 Ohm
Cinchleitung von Steuergerät mit
Cincheingang (INPUT) verbinden.
Kabel der Bass-Fernbedienung mit
REMOTE CONTROL - Eingang
verbinden (nur PDA6000).
