6
+ RIGHT - + LEFT -
+ BRIDGED -
REMOTE
CONTROL
BASS
BOOST
FREQ
ADJUST
INPUT
LEVEL
MODE
SELECT
X-OVER
SELECT
POWER
PROTECT
• •
0dB 12dB
• • • •
50Hz 250Hz 5V 0.2V
LP FULL HP STEREO MONO
INPUT OUTPUT
R
L
R
L
CONTROL PANEL
Lautsprecher links 2 - 8 Ohm
Lautsprecher rechts 2 - 8 Ohm
Cinchleitung von Steuergerät
mit Cincheingang (INPUT)
verbinden.

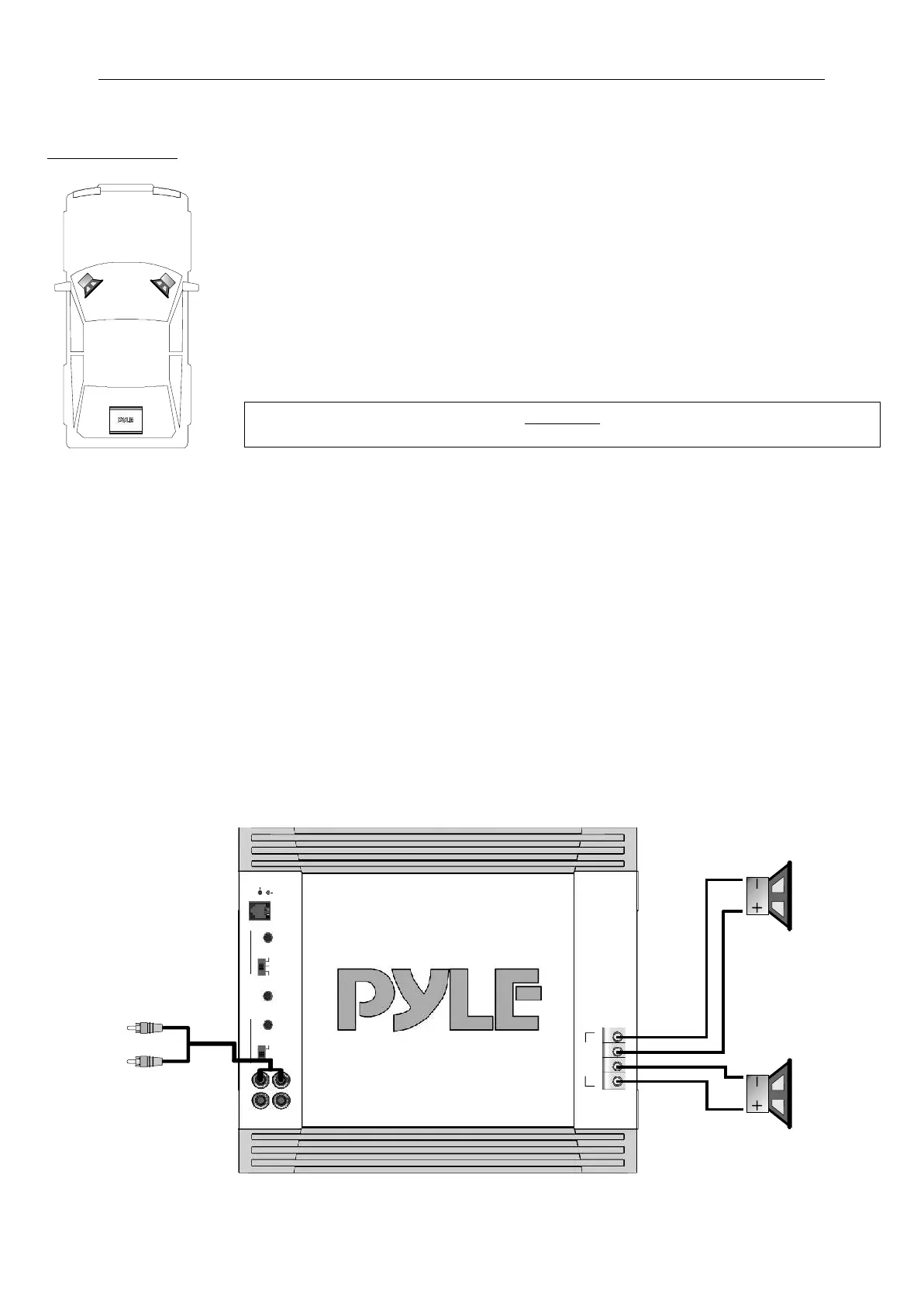

2-Kanal Verstärker - Lautsprecher und Cinchanschluss
PDA 3000/PDA 6000
2-Kanal Stereo
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT)
des Verstärkers mittels einer Cinchleitung.
• Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-
Ausgängen (SPEAKER OUTPUT/ + RIGHT - und + LEFT -) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm
nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
X-OVER SELECT - Schalter
• Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die Vollbereichs-Stellung (FULL) wählen.
• Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die Hochpass-Stellung (HP) wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe
des Systems liegen und ist über den FREQ ADJUST - Regler einstellbar.
INPUT LEVEL - Regler
• Drehen Sie den INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 5 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam den INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte
Verzerrungen hören.
• Drehen Sie den INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler
• Den BASS BOOST - Regler sollten Sie in die “0dB” - Stellung bringen.
MODE SELECT - Schalter
• Der Mode SELECT - Schalter muss sich in der “STEREO” - Position befinden.
