9

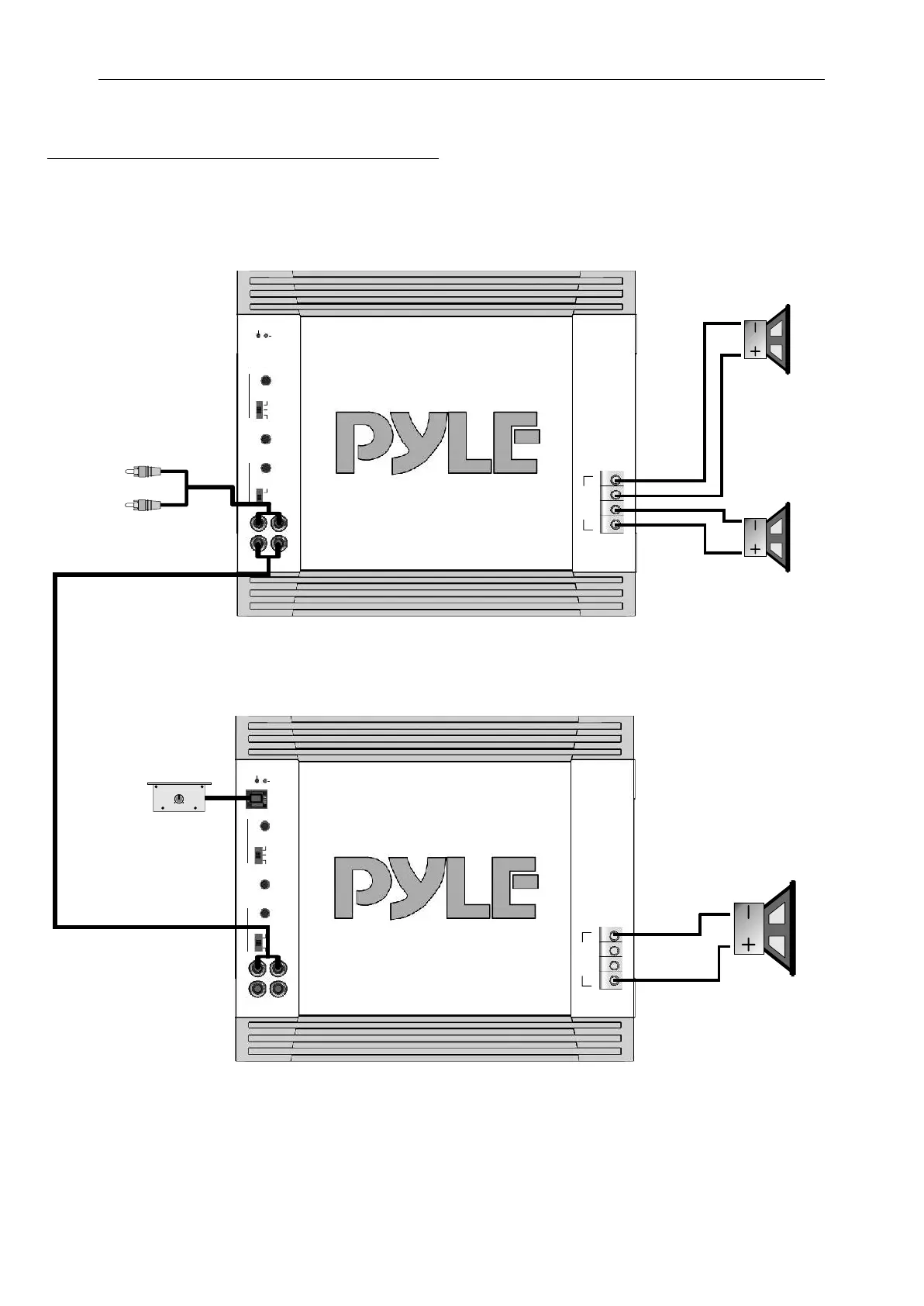

2-Kanal Stereo mit 1-Kanal Mono/Subwoofer
2-Kanal Verstärker - Lautsprecher und Cinchanschluss
PDA 3000/PDA 6000
Lautsprecher rechts 2 - 8 Ohm
Lautsprecher links 2 - 8 Ohm
Cinchleitung von Steuergerät
mit Cincheingang (INPUT)
verbinden.
Verstärker für Front-Lautsprecher
(z.B. PDA 3000)
Cinchleitung von Verstärker für
Front-Lautsprecher (OUTPUT)
mit Cincheingang (INPUT)
verbinden.
Subwoofer 4 - 8 Ohm
Bassverstärker (z.B. PDA 6000)
Kabel der Bass-Fernbe-
dienung mit REMOTE
CONTROL - Eingang
verbinden (nur PDA6000).
+ RIGHT - + LEFT -
+ BRIDGED -
REMOTE
CONTROL
BASS
BOOST
FREQ
ADJUST
INPUT
LEVEL
MODE
SELECT
X-OVER
SELECT
POWER
PROTECT
• •
0dB 12dB
• • • •
50Hz 250Hz 5V 0.2V
LP FULL HP STEREO MONO
INPUT OUTPUT
R
L
R
L
CONTROL PANEL
REMOTEREMOTE
0dB 12dB
+ RIGHT - + LEFT -
+ BRIDGED -
REMOTE
CONTROL
BASS
BOOST
FREQ
ADJUST
INPUT
LEVEL
MODE
SELECT
X-OVER
SELECT
POWER
PROTECT
• •
0dB 12dB
• • • •
50Hz 250Hz 5V 0.2V
LP FULL HP STEREO MONO
INPUT OUTPUT
R
L
R
L
CONTROL PANEL
