7.2 Perçage pour le passage de la tuyauterie, du tuyau de l’eau de conden-
sation et du câble électrique.

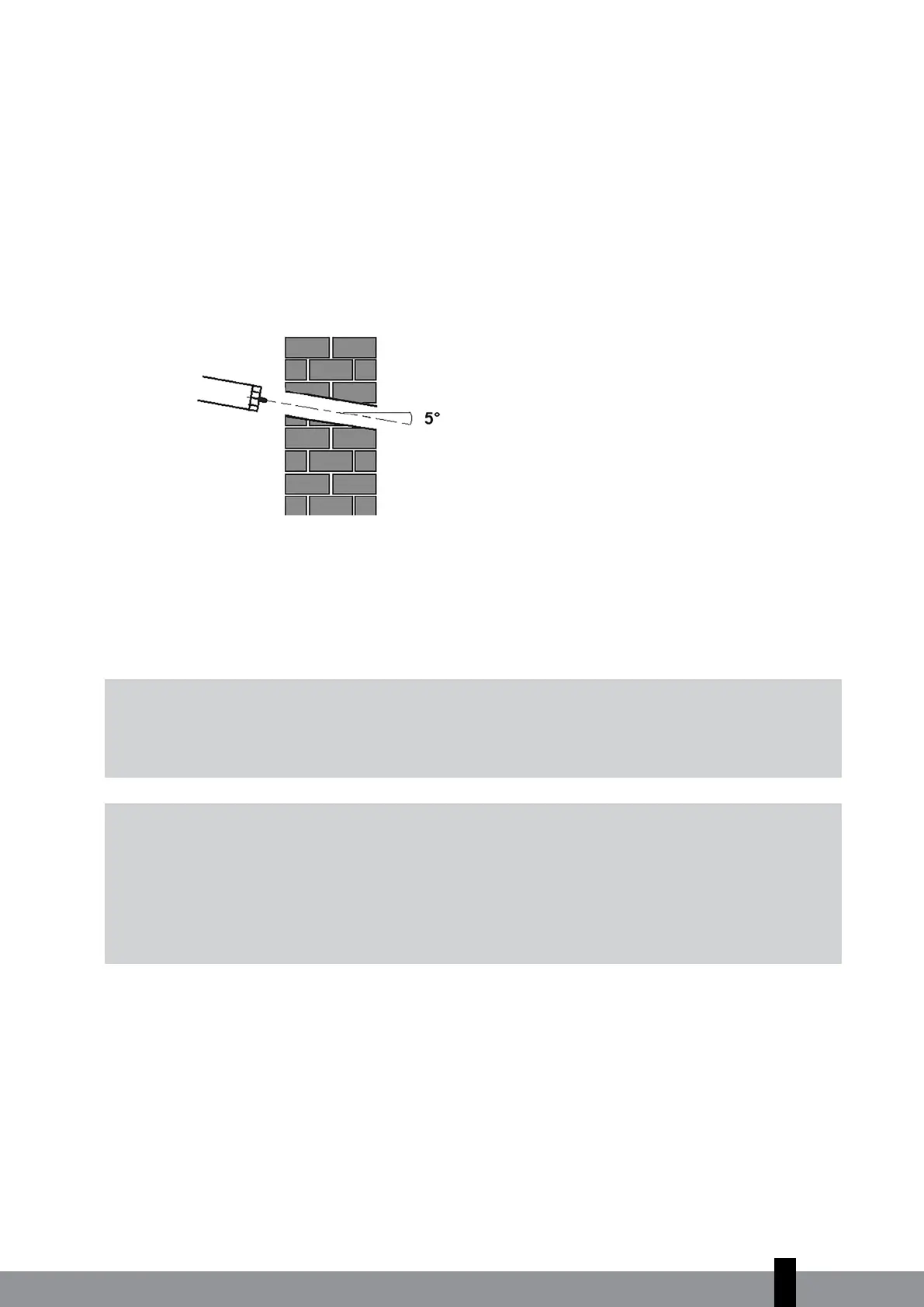

a. Déterminer la position des trous en fonction du diagramme illustré à la Fig. 9. Percer un trou (≥ 85
mm pour modèles SC 39xx et ≥ 65 mm pour modèles S 39xx) en inclinant légèrement vers le bas (côté
extérieur) afin d’éviter la pénétration d’eau vers l’intérieur (fig. 10).
b. Veiller à toujours utiliser un guide de perçage de mur lors du perçage de grille métallique, de pan-
neau métallique, etc.
Mur
Intérieur
Extérieur
Fig. 10
5 - 7 mm
par 100 mm
8. RACCORDEMENT DU TUYAU FRIGORIFIQUE
8.1 Raccordement et débranchement des tuyaux de refroidissement pour les
modèles SC 39xx.
G
ATTENTION
Le branchement des tuyaux de refroidissement d’un climatiseur doit être réalisé selon les
dispositions légales en vigueur dans le pays. Le branchement des tuyaux de refroidissement ne
doit être réalisé que par un technicien compétent.
G
ATTENTION
Le faisceau de câbles accroché à l’unité intérieure est lourd. Ne laissez jamais l’ensemble de câbles
pendre librement sur l’unité intérieure. Soutenez le faisceau de câbles pendant le montage de
l’unité intérieure. Le poids du faisceau peut tordre les tuyaux de l’unité intérieure et ceux du
faisceau de tuyaux, ou même les casser. Les dommages aux tuyaux de l’unité intérieure et au
faisceau de tuyaux causés par une installation mal réalisée ne sont pas couverts par la garantie.
