6. POSSIBILITÀ DI INSTALLAZIONE DEI CONDOTTI DELLA PARTE INTERNA VERSO
LA PARTE ESTERNA.
• Le condutture possono essere allacciate con un'estremità sul lato sinistro o destro dell'unità interna.
A tale scopo, rimuovere il disco di rottura sinistro o destro.
• Le condutture si possono allacciare con un'estremità sul lato posteriore destro o sinistro. Vedi la
figura 7.

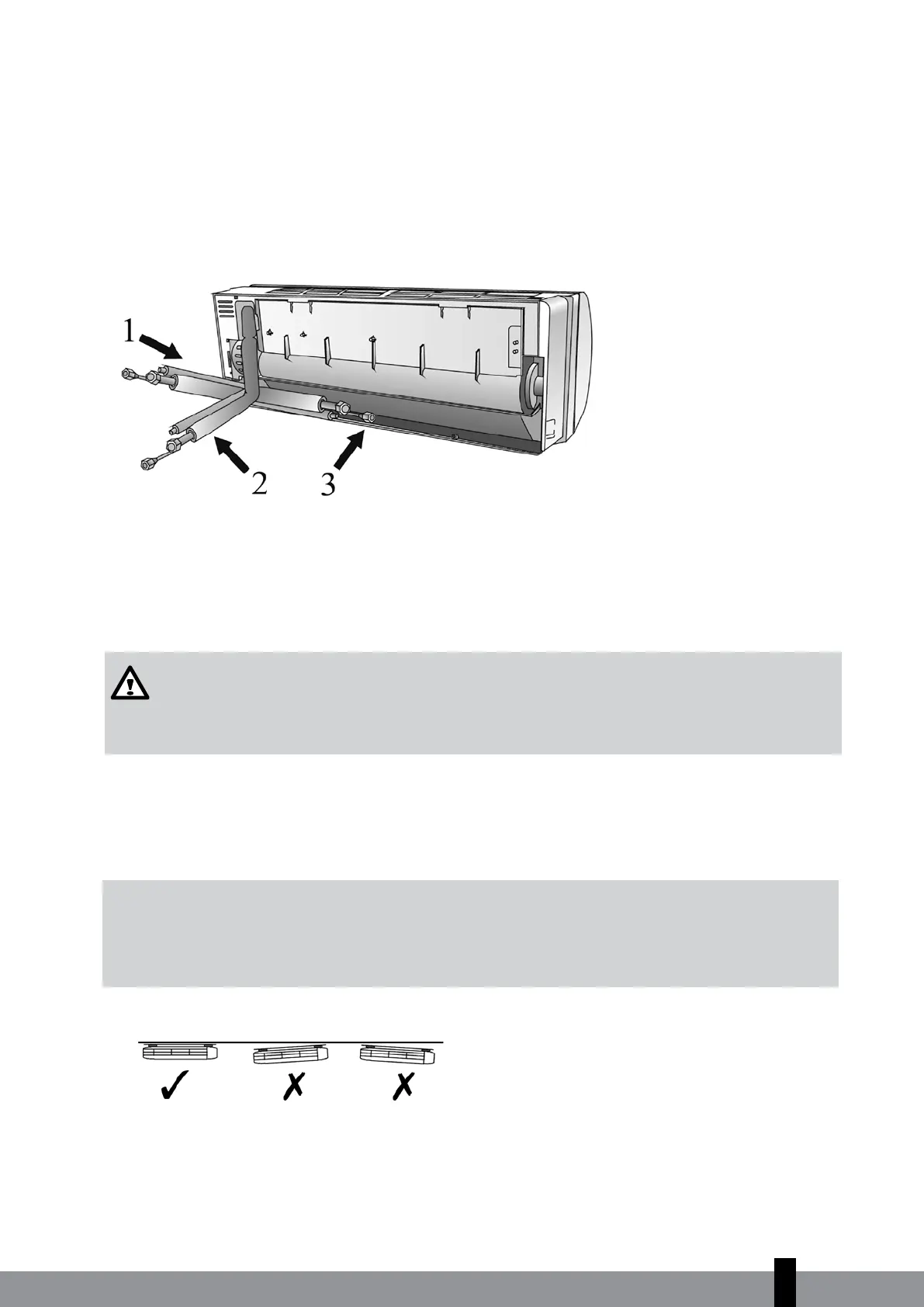

Figura 7
7. MONTAGGIO DELLA PLACCA DI INSTALLAZIONE E TRAPANATURA DEL PASS-
AGGIO PER LE CONDUTTURE.
7.1 Montaggio della placca di installazione della parte interna
AVVERTENZA
Usare un rivelatore prima di effettuare i buchi necessari con il trapano, per rintracciare cavi di
corrente e tubi nella parete, così da evitare danni superflui alla parete e situazioni di pericolo.
a. Mettere la placca di installazione in posizione orizzontale su una parete sufficientemente solida e
mantenere uno spazio attorno alla placca di installazione. Vedi la figura 8.
b. Se la parete è fatta di mattoni, cemento o un materiale simile, occorre praticare con il trapano sei
buchi con un diametro di 5 mm nella parete. Applicare i tappi per le relative viti di fissaggio .
c. Montare la placca di installazione alla parete con sei viti del tipo “A” .
G
OSSERVAZIONE
Montare la placca di installazione e praticare buchi nella parete adatti al materiale della parete
e ai punti di sostegno sulla placca di installazione. (le misure sono in “mm” a meno che non sia
indicato altrimenti).
Montaggio corretto della placca di
installazione
Figura 8
