SC3925
SC3932

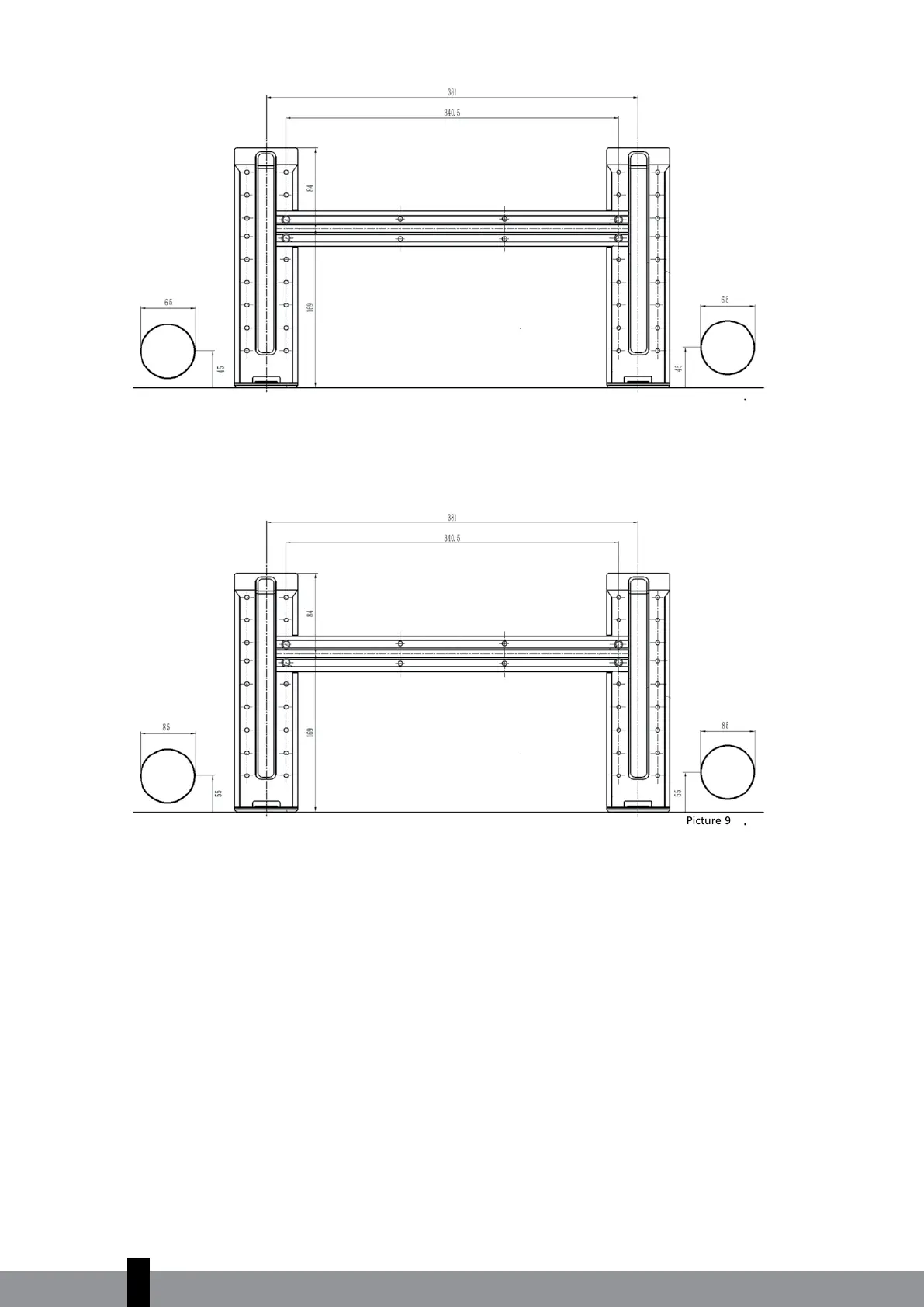

Picture 9
7.2
Drilling holes for piping, condensed water hose and power cable.
a.
Determine the position of the hole according the diagram in Fig. 9. Drill a hole (with a diameter
≥
85 mm for SC 39xx /
≥
65 mm for S 39xx), directed slightly down in the direction of the outdoor unit;
this will prevent water seeping inside (Fig. 10).
b.
Always use a drilling gauge for drilling in metal gratings, metal sheets or similar materials.
4
52
51
53
