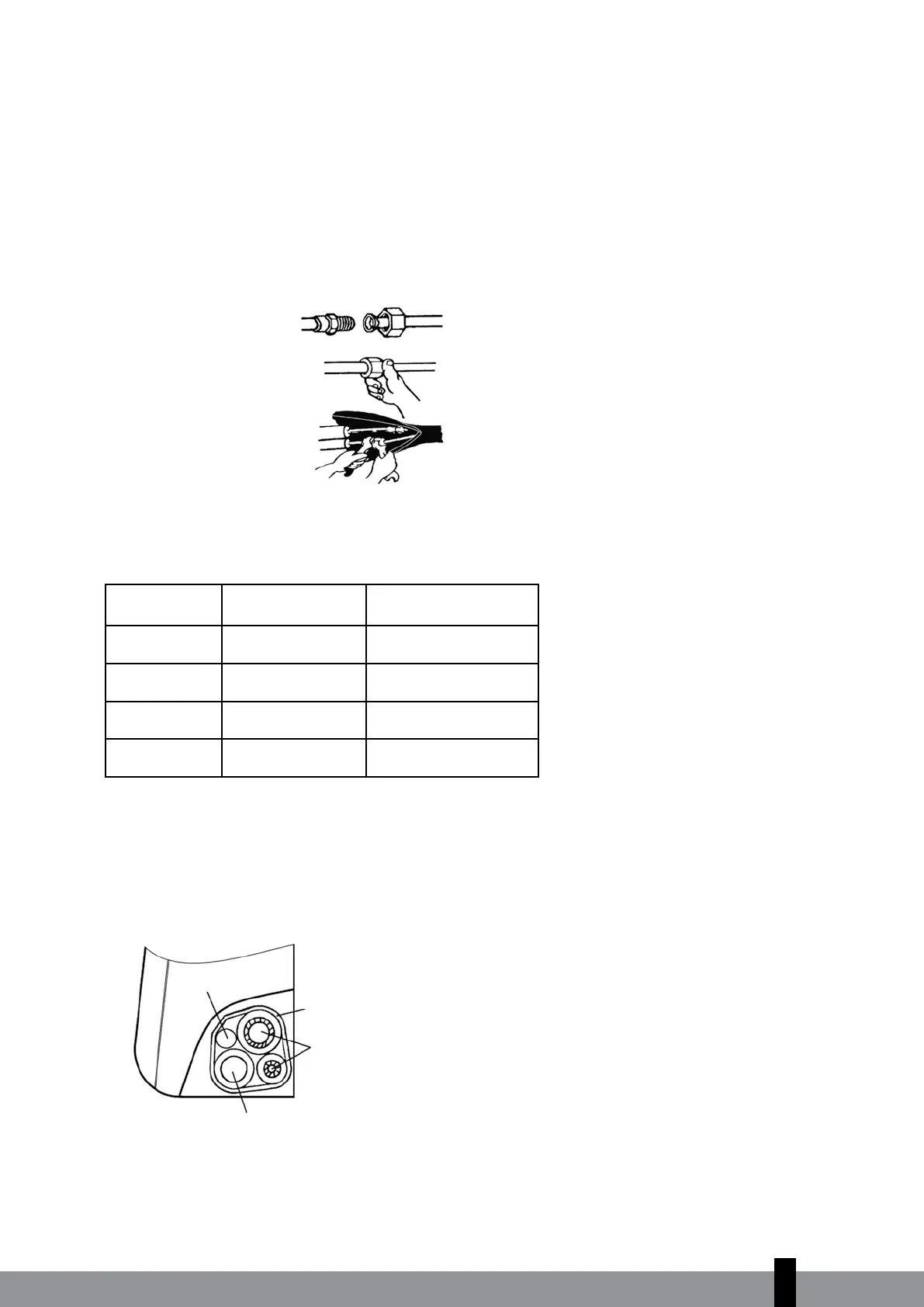

8.2 Branchement des tuyaux de refroidissement pour les modèles S 39xx.
a. Équipez les extrémités des tuyaux d’un « écrou évasé » doté d’un chapeau ou un assemblage à vis
semblable.
b. Unité d’intérieur : Vissez d’abord l’écrou à chapeau à la main sur les tuyaux de l’unité intérieure, puis
serrez-le à l’aide d’une clé plate et d’une clé à cliquet. Cf. Illustration 13.
c. Unité d’extérieur : Vissez l’écrou à chapeau à la main sur les raccords des robinets de l’unité extéri-
eure, puis serrez-le ensuite à l’aide d’une clé plate ou une clé à cliquet. Cf. Illustration 13.
Conduit unité
intérieure
Écrou évasé
Tuyaux
Fig. 13
d. Sélectionner le couple correct (illustré au tableau 1) afin d’éviter que les tuyaux, les raccords et
les écrous ne se détériorent.
Diam. ext.
Couple de serrage
(N.cm)
Couple de serrage
supplém. (N.cm)
Ø 6.35
1500
(153kgf.cm)
1600
(163kgf.cm)
Ø 9.53
2500
(255kgf.cm)
2600
(265kgf.cm)
Ø 12.7
3500
(357kgf.cm).
3600
(367kgf.cm)
Ø 16.0
4500
(459kgf.cm).
4700
(479kgf.cm)
e. Isolez les points de raccordement sur l’unité intérieure avec un matériau d’isolation pour empêcher
la condensation.
f. Entourez les tuyaux, le câble de liaison et le tube d’évacuation, se trouvant à l’arrière de l’unité inté-
rieure, avec de la bande adhésive, afin d’obtenir un faisceau solide. Ceci facilite le montage de l’unité
intérieure sur la plaque de montage.
Unité intérieure
Tuyau de raccordement
Faisceau de tuyaux attachés
Flexible de
drainage
Flexible de drainage
Fig.14
