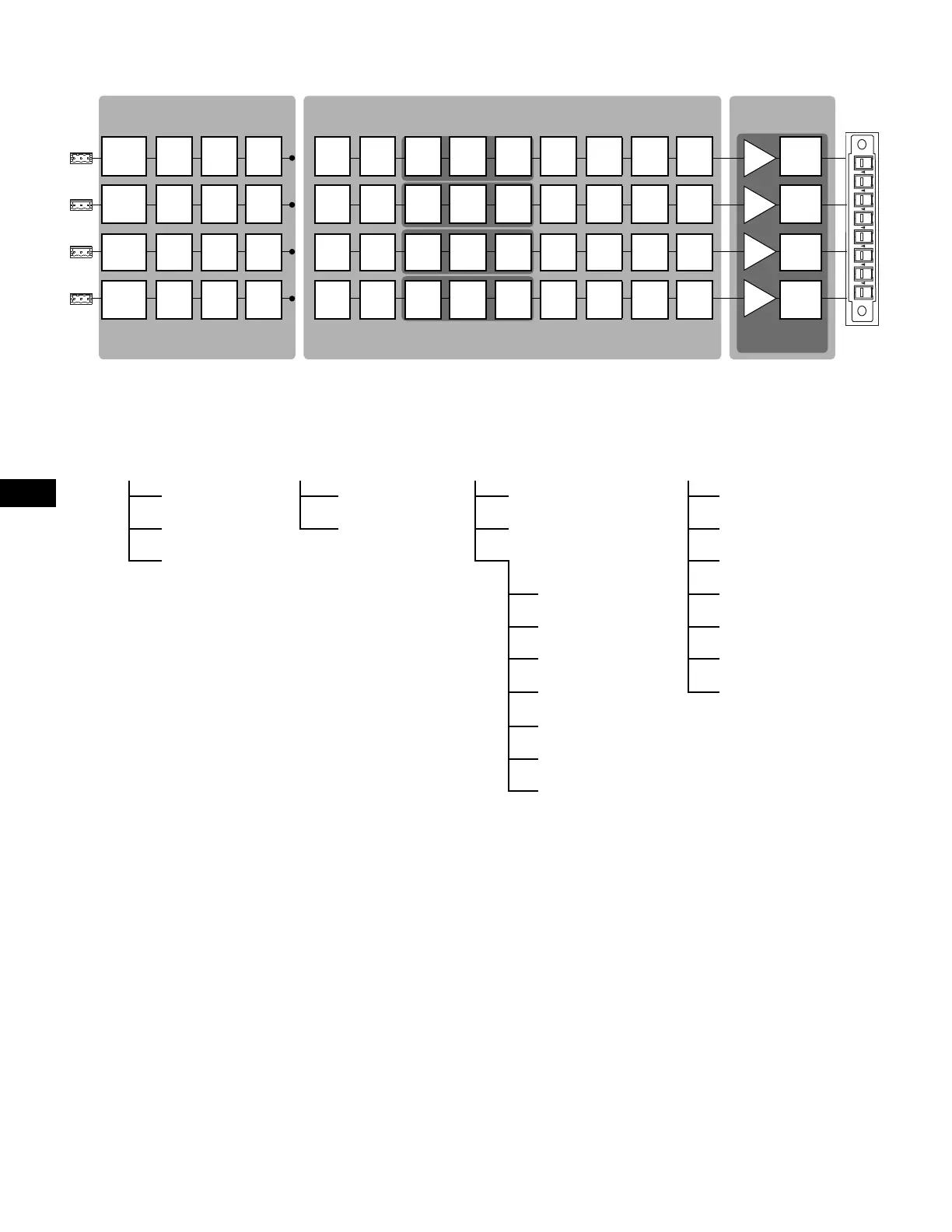

CXD Ruta de señales del amplificador
— Figura 11 —
Ajustes de entrada Procesamiento de salida
Amp Config.
(configuración del amplificador)
Interruptor
de
sensibilidad
A/D
(analógico
->digital)
Medidor Ganancia
Mezclador
Mute
(Silenciar)
Filtro
paso
alto
Ganancia /
polaridad
Filtro
paso
bajo
Ecualizador
paramétrico
(PEQ) de
5 bandas
Retardo
(“delay”)
Limitador
RMS / de
máximos
D/A
(Digital->
analógico)
A
Medidor
Interruptor
de
sensibilidad
A/D Medidor Ganancia
Mezclador
Mute
(Silenciar)
Filtro
paso
alto
Ganancia /
polaridad
Filtro
paso
bajo
Ecualizador
paramétrico
(PEQ) de
5 bandas
Retardo
(“delay”)
Limitador
RMS / de
máximos
D/A
B
Medidor
Interruptor
de
sensibilidad
A/D Medidor Ganancia
Mezclador
Mute
(Silenciar)
Filtro
paso
alto
Ganancia /
polaridad
Filtro
paso
bajo
Ecualizador
paramétrico
(PEQ) de
5 bandas
Retardo
(“delay”)
Limitador
RMS / de
máximos
D/A
D
Medidor
Interruptor
de
sensibilidad
A/D Medidor Ganancia
Mezclador
Mute
(Silenciar)
Filtro
paso
alto
Ganancia /
polaridad
Filtro
paso
bajo
Ecualizador
paramétrico
(PEQ) de
5 bandas
Retardo
(“delay”)
Limitador
RMS / de
máximos
D/A
E
Medidor
Botón activado
Crossover
(Cruce)
Ajustar mediante
preajuste o asistente
Árbol de menús
Preajustes Entradas Salidas Utilidades
Cargar preajustes
Sensibilidad de
entrada
Mezclador con ruido y tono Estado
Guardado de
preajustes
Ganancia de entrada
Modo (Lo-Z [baja
impedancia], 70V, 100V)
ID amp
Asistente para
definir preajustes
Procesamiento de altavoces Pantalla
Crossover (Cruce) Bloqueo
PEQ (ecualizador
paramétrico)
Contraseña
Retardo (“delay”)
GPI (Entrada
genérica en chip)
Limitador
GPO (Salida
genérica en chip)
Corrección de matrices
(arrays) de altavoces*
Cargar altavoz
*Exclusivamente para matrices de altavoces en línea
(line arrays) de QSC.
Guardar altavoz
Alimentación de CA encendida
Después de conectar las salidas a los altavoces, puede encender el amplificador.
1. Asegúrese de que todas las ganancias de salida de los dispositivos de audio (reproductores de CD, mezcladores, instrumentos) estén a su mínimo nivel
(atenuación máxima).
2. Encienda todas las fuentes de audio.
3. Coloque el interruptor del suministro eléctrico principal de CA, que se ubica en la parte posterior del amplificador, en la posición ON (ENCENDIDO).
El amplificador arrancará en el estado en el que se encontraba cuando se quitó el suministro eléctrico. Si el amplificador está en espera o en el modo Mute All
(silenciar todo) (el botón de encendido con la luz de LED en rojo o intermitente), pulse el botón de encendido (Power) para cambiar el amplificador al modo
Run (Funcionamiento).
4. Ahora podrá subir las salidas de las fuentes de audio.
