1
10
3
4
5
8
9
13
14
2
11
12
15
17
18
19
20
21
23
22
13
24
25
16
6
7
13
27
13
29
31
31
26
22
28
30
32
ATTENZIONE:
accertarsi che non sia presente l’alimentazione al motore elettrico quando si eseguono le operazioni
di manutenzione.

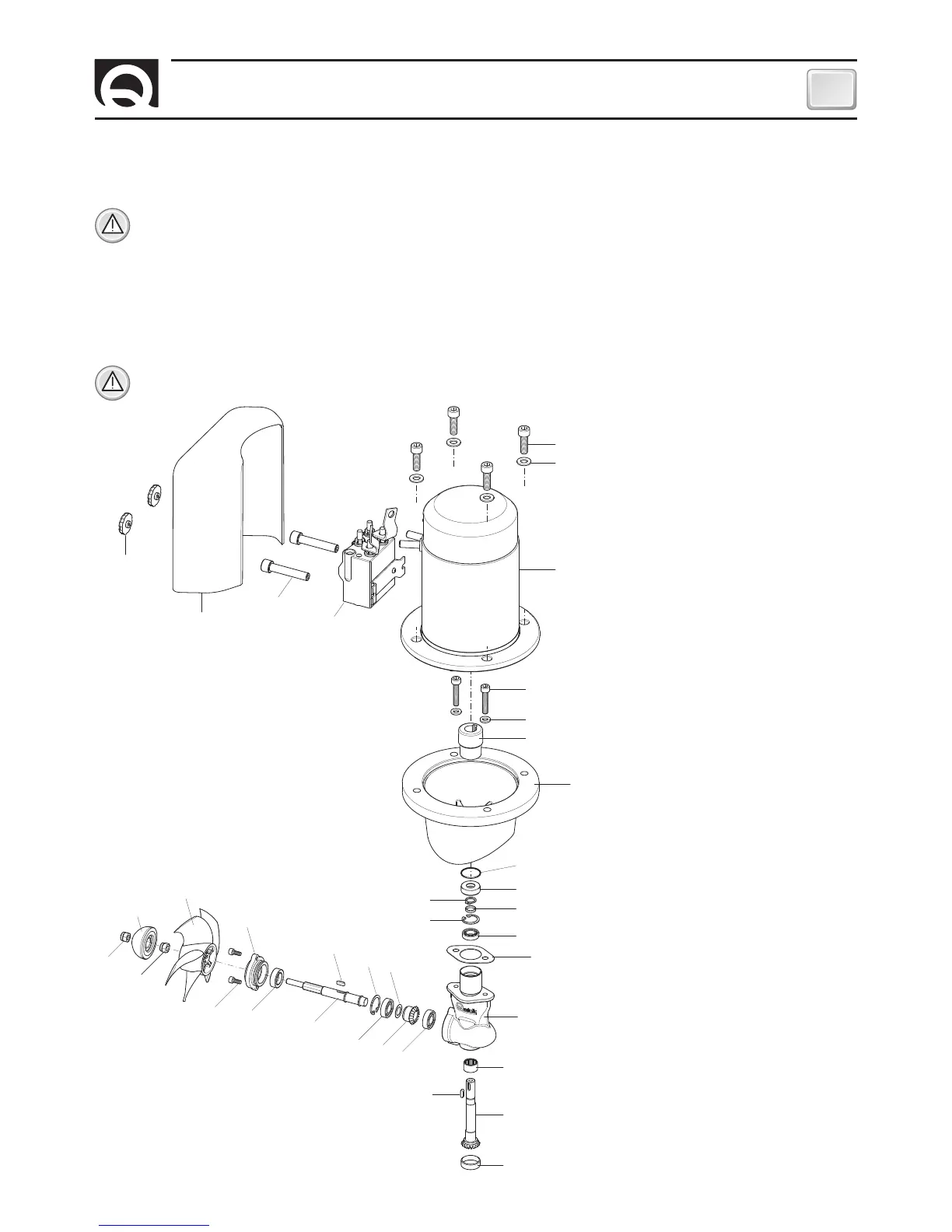

BTQ 1102512
POS. DENOMINAZIONE
1 VITE FISSAGGIO MOTORE
2 RONDELLA FISSAGGIO MOTORE
3 MOTORE 1,3KW 12V
4 CASSETTA TELEINVERTITORI T6411-12
5 DISTANZIALE CARTER A
6 CARTER CASSETTA
TELEINVERTITORI
7 FISSAGGIO CARTER CASSETTA
TELEINVERTITORI
8 VITE FISSAGGIO RIDUTTORE
9 RONDELLA
10 GIUNTO ELICA
11 FLANGIA MOTORE
12 O-RING
13 PARAOLIO
14 ANELLO ELASTICO ESTERNO
15 DISTANZIALE ALBERO
16 ANELLO ELASTICO INTERNO
17 CUSCINETTO
18 GUARNIZIONE RIDUTTORE
19 RIDUTTORE
20 CUSCINETTO
21 ALBERO COPPIA CONICA
22 CHIAVETTA
23 PARAOLIO
24 CORONA COPPIA CONICA
25 RASAMENTO
26 ANELLO ELASTICO INTERNO
27 ALBERO USCITA RIDUTTORE
28 FLANGIA RIDUTTORE
29 VITE
30 ELICA
31 DADO AUTOFRENANTE
32 ANODO
MANUTENZIONE
Smontare una volta all’anno, seguendo i seguenti punti:
• Pulire elica (30), tunnel e piede riduttore (19). • Sostituire l’anodo (32) (effettuare più frequentemente se necessario).
• Sostituire l’elica se danneggiata o usurata. • Controllare il serraggio di tutte le viti. • Accertarsi che non vi siano infiltrazio-
ni di acqua all’interno. • Verificare che tutte le connessioni elettriche siano ben fissate e prive di ossido.
• Verificare che le batterie siano in buone condizioni.
ATTENZIONE:
non verniciare l’anodo (32), le sigillature e l’albero del piede riduttore dove alloggia l’elica.
I Thruster Quick
®
sono costituiti da materiale resistenti all’ambiente marino: è indispensabile, in ogni caso, rimuovere perio-
dicamente i depositi di sale che si formano sulle superfici esterne per evitare corrosioni e di conseguenza inefficienza del
sistema.
