Quick BTQ110 series - Pannello DI Comando

9
INSTALLAZIONE
IT
BOW THRUSTER BTQ110-125 IT EN - REV002A
L’ELICA
PANNELLO DI COMANDO
Per l’installazione del pannello di comando, fare riferimento ai manuali d’uso “TCD 1022 - TCD 1042 - TCD 1044”.
ATTENZIONE: accertarsi, ad assemblaggio
ultimato, che l’elica sia ben centrata all’inter-
no del tunnel.

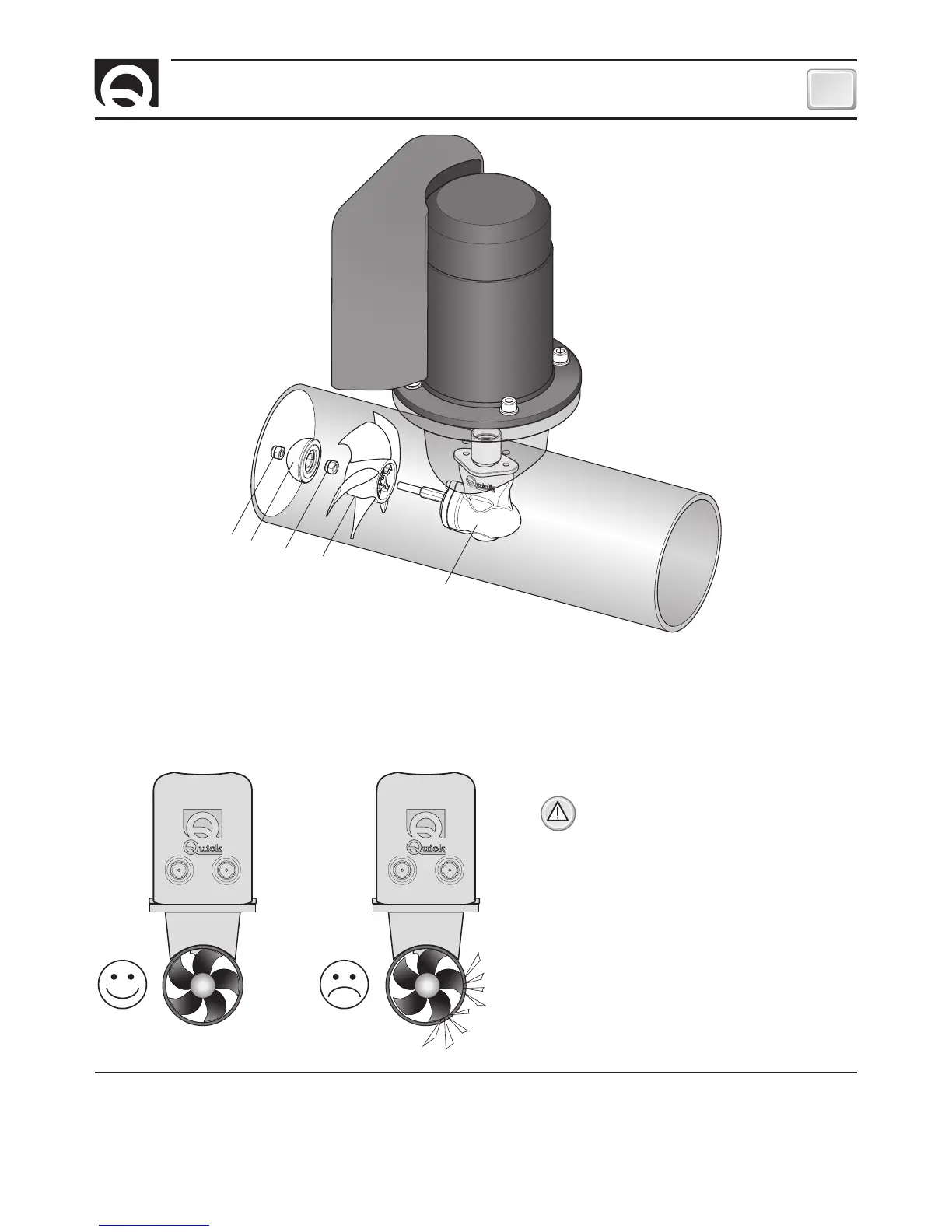

MONTAGGIO DELL’ELICA
Inserire l’elica A sull’albero del piede riduttore B , fissare l’elica con il dado autofrenante C , inserire l’anodo D e bloccarlo con
l’altro dado autofrenante
C .
A
C
C
D
B
