7
IL THRUSTER

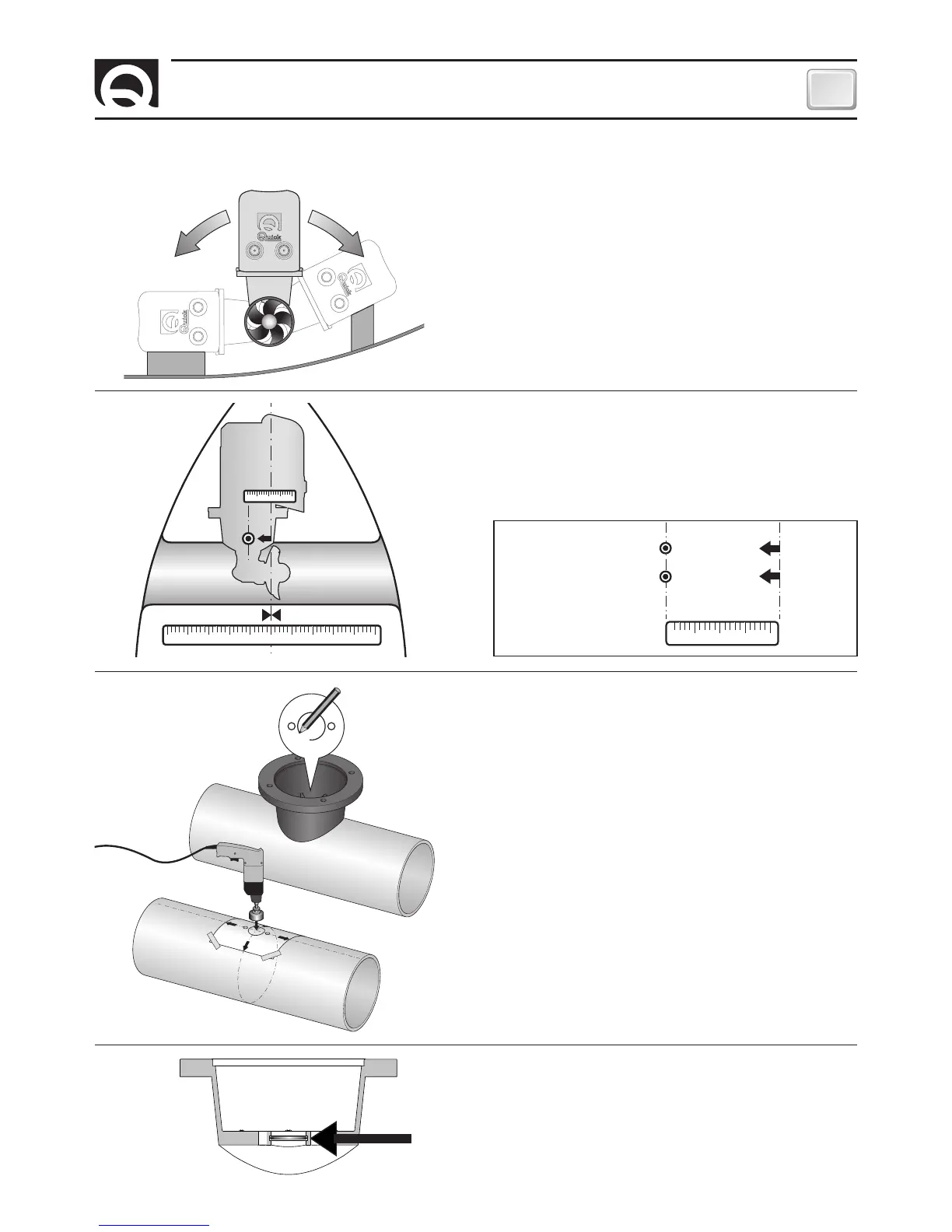

• Per posizionare il thruster nel tubo trovare la mezzeria del
tubo e spostarsi del valore dato (
a destra o a sinistra
vedi NOTA a pag.11
) nello schema sottostante affinchè
l’elica si posizioni nell’esatta metà della lunghezza interna
del tunnel.
• Utilizzare la flangia per contrassegnare sul tubo il centro
dei fori.
• Fissare la dima di foratura sui riferimenti accertandosi che
siano allineati con precisione alla mezzeria del tubo.
N.B. Tutti i fori devono essere allineati con precisione alla
mezzeria del tunnel, in quanto la tolleranza tra l’elica ed i
tunnel è minima.
• Fare attenzione che non vi siano residui di resina nella
parte di contatto fra la flangia e il tubo; ciò potrebbe causare
disallineamenti. E’ necessario asportare con carta vetrata
eventuali residui di resina e di tutti gli eventuali impedimenti
al corretto contatto.
• Il thruster può essere installato con qualunque angolo
all’interno di 90º dalla verticale.
• Se il motore elettrico è posizionato per necessità con un
angolo superiore a 30º rispetto alla verticale, si rende neces-
sario la realizzazione in opera di un apposito sostegno.
10 2 3 4 5 6 7 8 9 10
10 2 3 4
10 2 3 4
BTQ110 50 mm
BTQ125 50 mm
• Inserire un o-ring nella specifica sede all’interno della
flangia.
