INSTALLAZIONE
INSTALLAZIONE DELLO STRUMENTO
Di seguito sarà descritta una procedura di installazione tipica.
Non è possibile descrivere una procedura che sia applicabile a tutte le situazioni.
Adattare questa procedura per soddisfare i propri requisiti.
Individuare la posizione più adatta dove praticare la sede per alloggiare lo strumento seguendo questi criteri:
• Lo strumento deve essere posizionato in modo che sia facilmente leggibile dall'operatore.
• Scegliere una posizione che sia pulita, liscia e piana.
• I punti di fissaggio delle 4 viti devono appoggiare su una superficie piana. Il serraggio delle viti su una superficie cur
-
va potrebbe danneggiare meccanicamente la base del comando.
• Deve essere presente un accesso posteriore per l'installazione e la manutenzione.
• Deve esistere spazio sufficiente dietro alla posizione scelta per collocare il retro dello strumento e i connettori.
• La parte posteriore dello strumento deve essere protetta dal contatto con acqua o umidità.
• Porre particolare attenzione quando si effettuano i fori sui pannelli o su parti dell'imbarcazione.
Questi fori non devono indebolire o causare rotture alla struttura dell'imbarcazione.
Lo strumento conta catena risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta
installazione per non compromettere le proprie prestazioni e quelle degli strumenti posti nelle vicinanze.
Per questo motivo lo strumento deve essere distante almeno:
• 25 cm dalla bussola.
• 50 cm da un qualsiasi apparecchio radio ricevente.
• 1 m da qualsiasi apparato radiotrasmittente (escluso SSB).
• 2 m da qualsiasi apparato radiotrasmittente SSB.
• 2 m dal percorso del fascio radar.
Dopo aver scelto dove posizionare lo strumento, procedere come riportato di seguito:
• Rimuovere la cornice prima di
procedere con l’installazione
del CHC1203.
• Posizionare la dima di foratura
(fornita in dotazione) sulla su-
perficie dove sarà installato lo
strumento.
• Marcare il centro di ogni foro.
• Realizzare il foro per il retro
dello strumento con una fresa di Ø 70 mm.
• Per il fissaggio su materiali duri (vetroresina) forare con punta di Ø
2.5mm il centro marcato delle quattro viti.
Per il montaggio su lamiera è possibile utilizzare viti M3 (non in dotazione).
• Rimuovere la dima ed eventuali bave presenti sui fori.
• Applicare la guarnizione adesiva allo strumento.
• Inserire lo strumento nella sede.
• Fissare lo strumento al pannello avvitando le quattro viti autofilettanti
in dotazione.
• La coppia di serraggio delle quattro viti varierà a seconda del materiale
e dello spessore del pannello dove verrà installato il comando. Assicu
-
rare una coppia di serraggio delle viti tale da garantire la tenuta della
guarnizione.
• Inserire la cornice ad incastro.

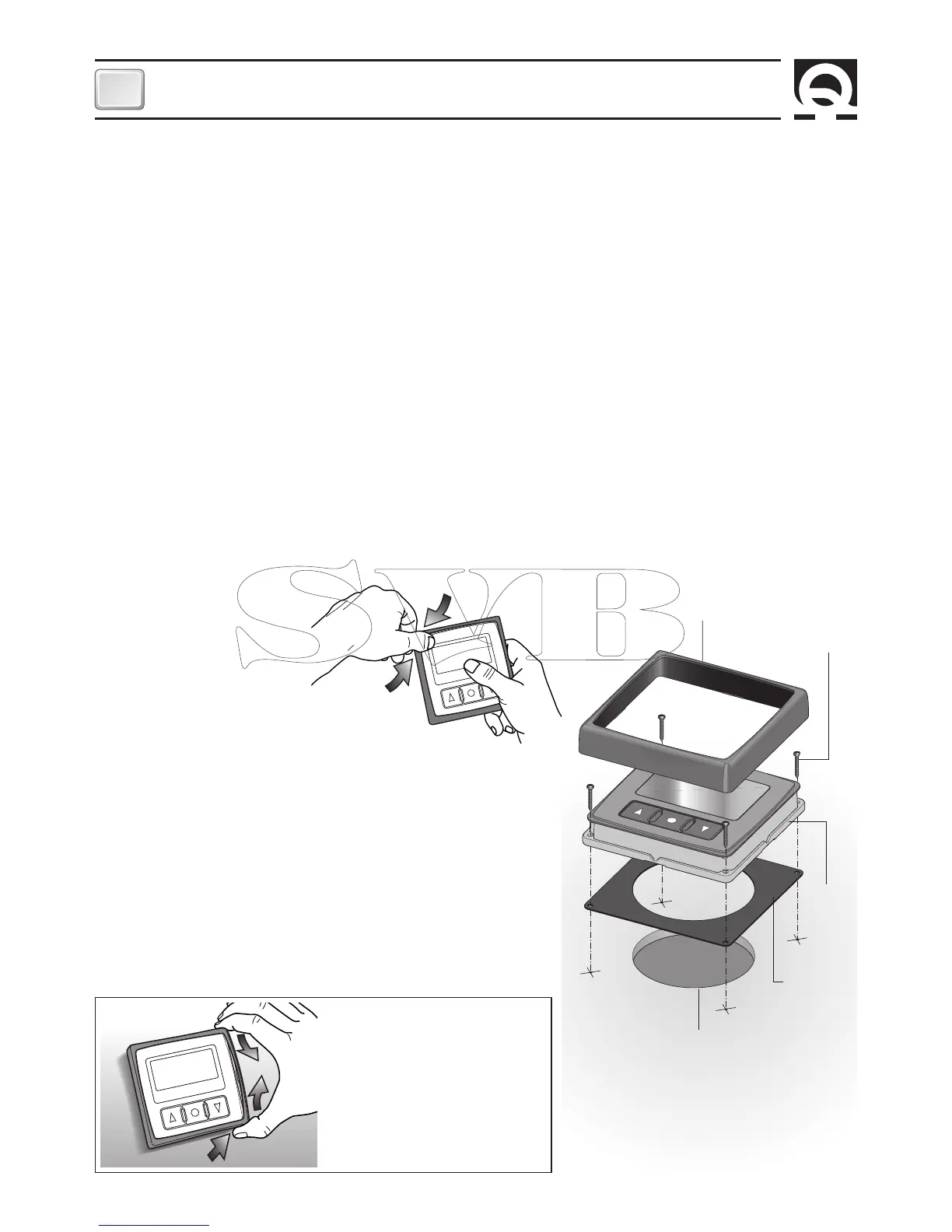

CORNICE
VITI
AUTOFILETTANTI
STRUMENTO
GUARNIZIONE
FORO Ø 70 mm
Per rimuovere la cor-
nice dallo strumento
già installato, occorre
premere sugli angoli e
sollevare.
F
