UP
UP DOWN
DOWN
COLLEGAMENTO ELETTRICO
Lo strumento conta catena risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta
installazione per non compromettere le proprie prestazioni e quelle degli strumenti posti nelle vicinanze.
Per questo motivo i cavi dello strumento devono essere distanti almeno:
• 1 m dai cavi che trasportano segnale radio (escluso di radiotrasmittenti SSB).
• 2 m dai cavi che trasportano segnale radio di radiotrasmittenti SSB.
Seguire le regole riportate di seguito per la realizzazione dell'impianto elettrico relativo allo strumento:
• Alimentare lo strumento conta catena solo dopo aver effettuato e verificato l'esattezza di tutti i collegamenti elettrici.
• Inserire un interruttore per accendere e spegnere l'apparecchio; posizionare l'interruttore in modo che sia facilmen
-
te raggiungibile nel caso in cui sia necessario spegnere l'apparecchio per evitare situazioni di pericolo.
• Inserire un fusibile rapido da 4A sulla linea di alimentazione dello strumento.
• Dimensionare correttamente la sezione dei cavi di alimentazione dello strumento e di comando dei teleruttori in fun-
zione della loro lunghezza.
• Non utilizzare la tensione proveniente dal gruppo batterie motori per alimentare lo strumento.
• La lunghezza massima delle prolunghe CAN non deve essere non superiore a 100 metri.
• Nell'impianto elettrico dell'imbarcazione prevedere la possibilità di comandare il salpa ancora tramite comandi ausi
-
liari.

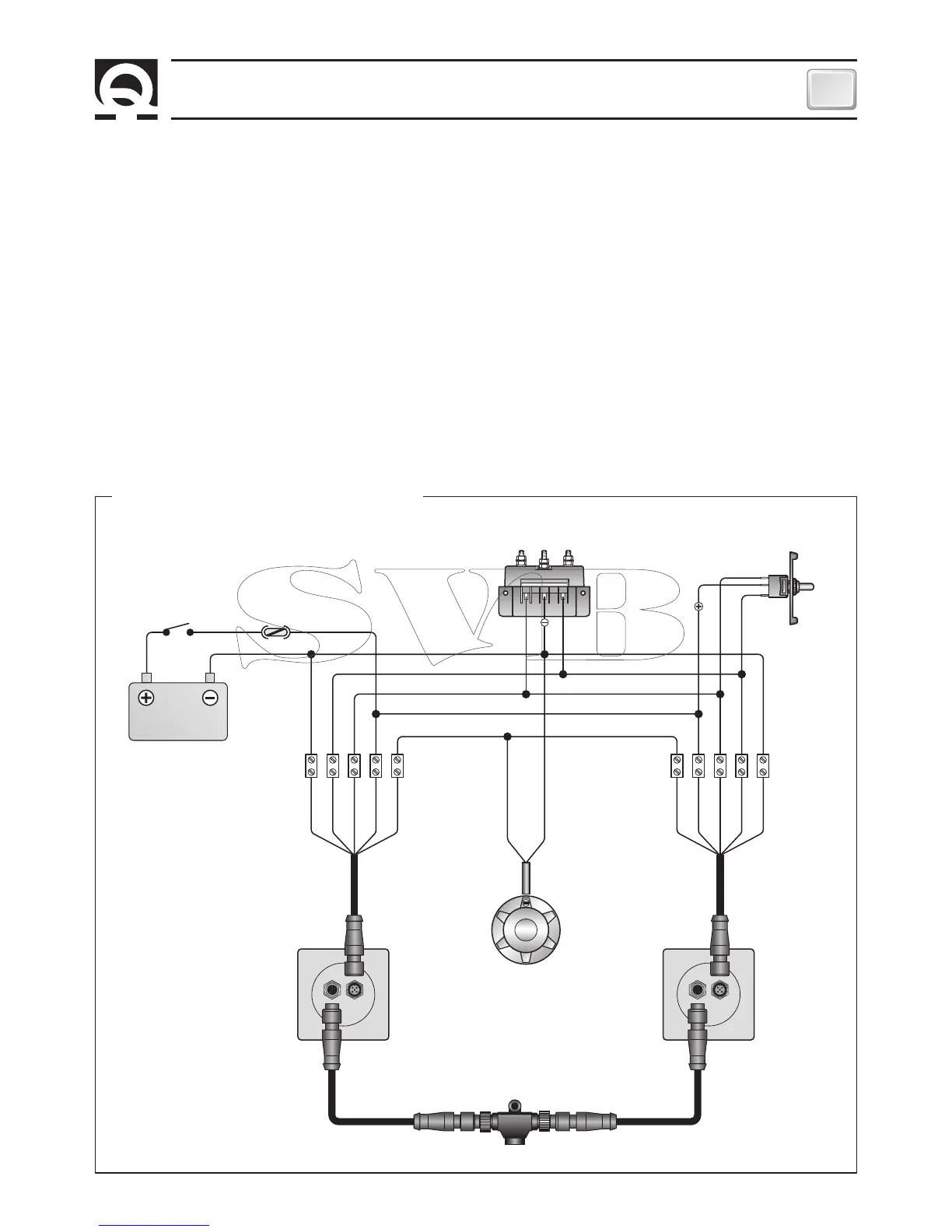

SCHEMA ELETTRICO DEI COLLEGAMENTI
INTERRUTTORE
FUSIBILE
RAPIDO 4A
BARBOTIN
GIUNZIONE CAN
PROLUNGA
CAN
PROLUNGA
CAN
* *
*
*
SENSORE
CASSETTA
TELERUTTORI / TELEINVERTITORI
COMANDO
AUSILIARIO
BATTERIA
12/24 V
CHC1203
OPZIONALE
VERDE
VERDE
NERO
NERO
BLU
BLU
MARRONE
MARRONE
BIANCO
BIANCO
CHC1203
