112786 Rev. D
38
ESPAÑOL
IX.

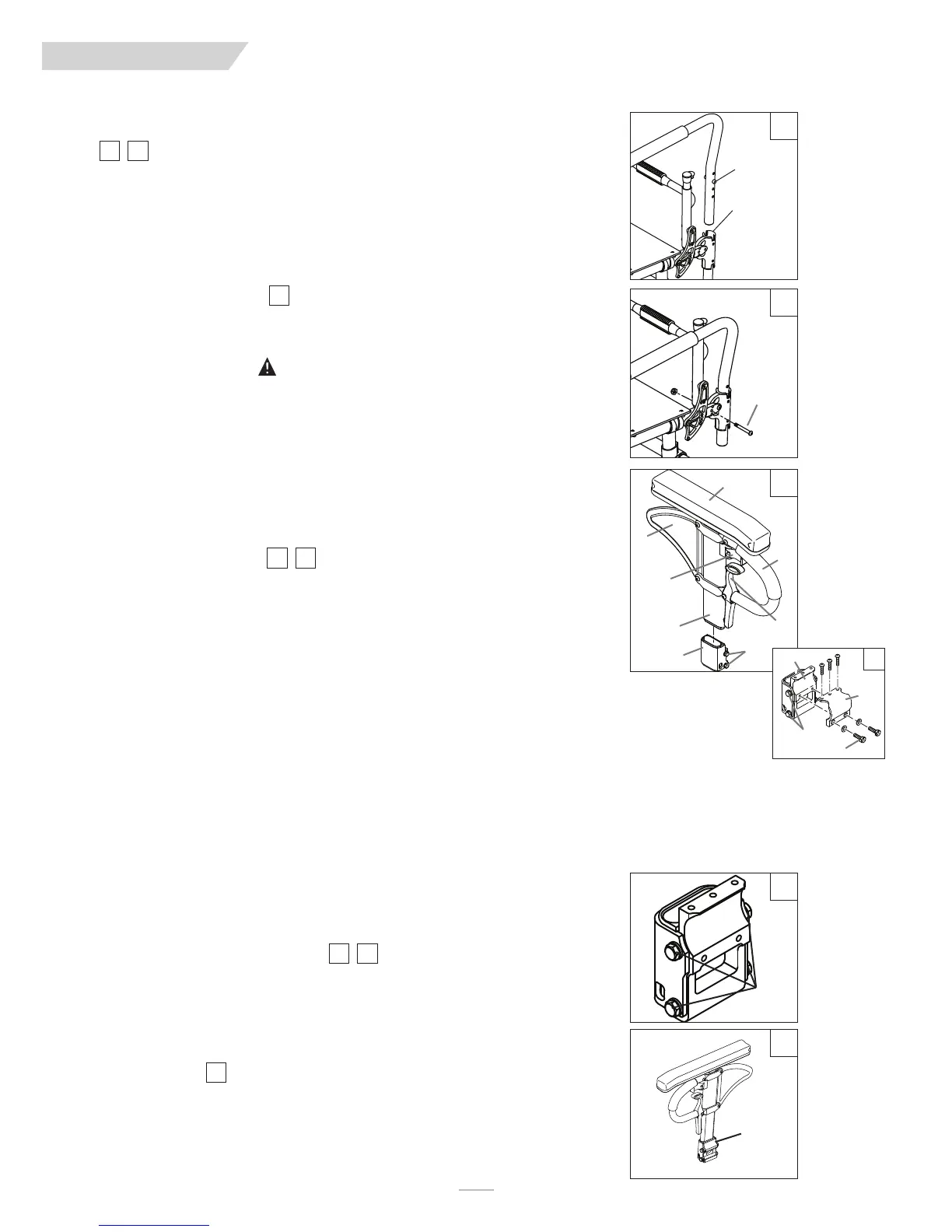

C. REPOSABRAZOS GIRATORIOS ACOJINADOS
(opcional)
Los reposabrazos giratorios pueden retirarse o pueden girar hacia atrás para permitir los
c
ambios laterales. Su altura puede ajustarse (en incrementos de 1 a 6 pulg. [25 mm a 152
mm]) moviendo los pernos (A) hacia arriba o abajo en los orificios pretaladrados en la
abrazadera del reposabrazos.
Los reposabrazos giratorios removibles se instalan deslizando el reposabrazos en el recep-
táculo (B) del bastidor del respaldo.
Giratorios, de ángulo ajustable
Para modificar el ángulo, retire los pernos (C), vuelva a colocar en el ángulo adecuado.
Reinserte el perno y apriételo.
ADVERTENCIA
Los reposabrazos giratorios acojinados no son dispositivos de ayuda durante los
cambios hacia la silla o fuera de ella, y deben girarse para que no estorben. No hac-
erlo de manera regular podría afectar la integridad de la silla y anular la garantía.
D. REPOSABRAZOS DE ALTURA AJUSTABLE DE POSTE
SENCILLO
(opcional)
1. Instalación
a. Deslice el poste externo en el receptáculo montado en el bastidor de la silla de ruedas.
b. El reposabrazos se asegurará automáticamente en su sitio.
2. Ajuste de la altura
a. Gire la palanca de liberación de ajuste de la altura (2) hasta el segundo punto de deten-
ción.
b. Deslice el cojín del reposabrazos hacia arriba o abajo hasta la altura deseada.
c. Regrese la palanca a la posición de asegurado contra el poste.
d. Empuje el cojín del reposabrazos (4) hasta que el poste superior caiga en su sitio.
3. Remoción del reposabrazos
a. Tire de la palanca 3 y levante todo el reposabrazos.
4. Reposición del reposabrazos
a. Deslice el reposabrazos en el receptáculo hasta que esté asegurado en su posición.
E. ACCESORIO DEL RECEPTÁCULO DEL REPOSABRAZOS
Ajuste del receptáculo del reposabrazos
Para apretar o aflojar el ajuste del poste externo en el receptáculo:
1. Afloje los cuatro pernos de ajuste del receptáculo (D) del lado del receptáculo.
2. Con el reposabrazos en el receptáculo (E), apriete el receptáculo para lograr el ajuste
deseado.
3. Apriete los cuatro pernos (D) con una tensión de 144 pulg.-lb., 16.3 Nm)
Ajuste de la posición
1. Afloje los dos pernos de retención (10) hasta que la abrazadera se suelte.
2. Deslice el receptáculo del reposabrazos hasta la posición deseada.
3. Apriete ambos pernos con una tensión de 62 pulg.-lb. (7 Nm).
7a
98
7a7
6
65
1. Poste externo
2. Palanca de liberación
de ajuste de la altura
3. Palanca de liberación
4. Cojín del reposabrazos
5. Barra de transferencia
6. Panel lateral
7. Receptáculo
8. Abrazadera
9. Accesorio de ajuste
del receptáculo
10. Pernos de retención
1
3
6
2
5
9
7
7
4
7a
7
8
9
10
5
A
B
C
6
8
9
D
E
