IITTAALLIIAANNOO
78
SAMBA Rev.A 0807/2000/ST/000690635.EMS
Pulsante del clacson
Per attivare e disattivare il clacson,
premere e rilasciare, rispettivamen-
te, il pulsante del clacson (fig. 32).
Luci di emergenza
Premere il pulsante per attivare le
luci di emergenza anteriori e
posteriori. Le luci di emergenza
funzionano sia quando la carrozzi-
na è spenta che quando è accesa.
I due indicatori di direzione
lampeggiano in modo intermittente
fino a quando non si preme di
nuovo il pulsante (fig. 33).
Fanali
Premere questo pulsante per
accendere i fanali (figura 34). I
fanali funzionano solo quando la
carrozzina è accesa. Premere di
nuovo il pulsante per spegnere i
fanali.
Funzione modalità
attuatore
Se la carrozzina è dotata di una o
più opzioni elettroniche, questa
funzione è inclusa nel pannello di
comando. Fare riferimento alla
figura 35.
32
33
Pulsante luci di
emergenza
34
35
Luce rossa
attuatore
basso e rosso un livello estremamente basso. Per
ottenere una lettura accurata, la carrozzina deve
essere ferma, su una superficie piana. Se necessa-
rio, le barre indicano anche la posizione di un gua-
sto. Se si verifica un guasto, le barre lampeggiano
rapidamente. Annotare il numero di barre lampeggi-
anti per aiutare il tecnico addetto all’assistenza a
determinare il guasto.
Indicatori di direzione
Pulsante indicatore di direzione
sinistro
Pulsante indicatore di direzione
destro
Pulsante luci di emergenza
Il pulsante destro consente di atti-
vare l’indicatore di direzione anteri-
ore, posteriore e laterale destro,
mentre il pulsante sinistro consen-
te di attivare l’indicatore di direzio-
ne anteriore, posteriore e laterale
sinistro. Per disattivare l’indicatore
di direzione, premere di nuovo il
pulsante (fig. 31).
Alimentazione
Assicurarsi che il cavo di alimentazione sia
collegato correttamente alla relativa presa sul retro
del comando (fig. 27).
Spina dell’immobiliz-
zatore
Per attivare l’immobilizzatore,
seguire la procedura descritta.
Presa programmatore/caricabatte-
ria
1. Accendere la carrozzina tramite
l’interruttore di
accensione/spegnimento (fig.
28).
2. Inserire la spina dell’immobili-
zzatore nella presa del carica-
batteria/ programmatore, situa-
ta nella parte anteriore del comando.
3. Staccare la spina dopo 1 o 2 secondi.
4. La carrozzina è ora immobilizzata.
Per disattivare l’immobilizzatore, seguire la proce-
dura descritta.
1. Accendere la carrozzina tramite
l’interruttore di
accensione/spegnimento (fig.
28).
2. Inserire la spina dell’immobili-
zzatore nella presa del carica-
batteria/ programmatore, situa-
ta nella parte anteriore del
comando.
3. Staccare la spina dopo 1 o 2
secondi.
4. La carrozzina è ora pronta per
l’uso.
Impostazione della velocità regolabile
Il comando è dotato di cinque
impostazioni della velocità.
Per regolare la velocità, seguire
la procedura descritta.
1. Premere e tenere premuto il
pulsante Mode (modalità) fino a
quando la spia dell’impostazio-
ne della velocità non lampeggia
(fig. 29).
2. Aumentare o ridurre l’imposta-
zione della velocità spingendo il
joystick rispettivamente a sini-
stra o a destra, fino a quando
non si imposta la velocità desi-
derata. Per attivare l’imposta-
zione, spingere la leva del joystick in avanti per
guidare o premere e tenere premuto il pulsante
Mode fino a quando la spia non smette di lam-
peggiare.
3. Quando si seleziona la terza spia o la spia cen-
trale su una carrozzina che va ai
10 km all’ora, la velocità del vei-
colo è 6 km all’ora.
Spia del livello di carica
delle batterie
Si tratta di una spia composta da
dieci barre, 3 rosse, 4 arancioni e 3
verdi, che indica lo stato di carica
delle batterie (fig. 30). Verde indica
un livello alto, arancione un livello

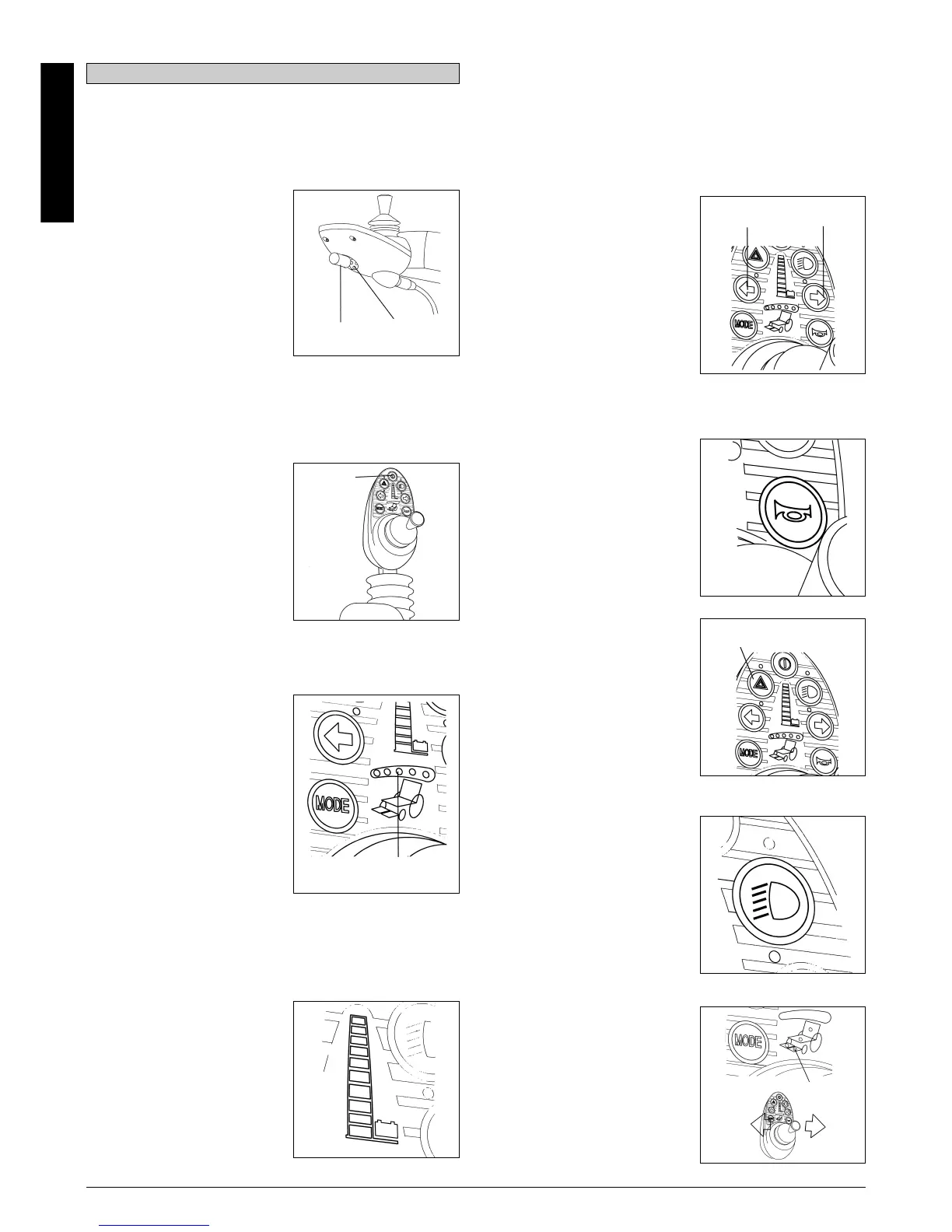

Comando Penny and Giles Pilot+
31
30
28
28.1
29
Spina dell’im-
mobilizzatore
Presa program-
matore/carica-
batteria
Si tenga presente che quest'ulti-
ma è la velocità massima consen-
tita sui marciapiedi. Spia dell'im-
postazione della velocità golabile
Pulsante indi-
catore di dire-
zione sinistro
Pulsante indica-
tore di direzione
destro
Interruttore
di accensio-
ne/spegni-
mento
