⚠ ATTENTION Ne soulevez aucune charge uniquement sur les cadres; toujours utilisez des blocs de
levage, des blocs de soudure par pincement ou des adaptateurs pour SUV et camions
légers dans les plateaux récepteurs.
2. Déplacez les cadres QuickJack vers les emplacements appropriés, en fonction de la méthode de
positionnement.
3. Conduisez le véhicule sur les cadres si vous utilisez la méthode Inside Out.
Ne soulevez votre QuickJack qu'avec un véhicule dessus.
4. Déplacez les cadres QuickJack aux emplacements corrects sous le véhicule en fonction des points de
levage recommandés par l'usine.
⚠ AVERTISSEMENT Si vous ne connaissez pas les points de levage recommandés par
usine pour le véhicule que vous soulevez, consultez Points de levage de
véhicule pour un levage à engagement dans le cadre et la norme SAE
J2184, Points de levage de véhicules pour le levage de garages de service,
comme ressource pour vous accompagner dans le bon positionnement un
Véhicule à surélever (ces documents sont disponibles sur le
Site Internet de ALI ). Si le véhicule a une charge utile supplémentaire
ou positionnée de manière unique, demandez à une personne qualifiée de
calculer le centre de gravité du véhicule ou faites déterminer le centre de
gravité du véhicule sur une balance de véhicule.
5. Ajustez les blocs de levage dans les plateaux récepteurs de manière à ce qu'ils se trouvent directement sous
les points de levage recommandés par l'usine pour le véhicule que vous soulevez.
6. Vérifiez les deux barres de verrouillage ; soulevez-les et laissez-les tomber pour confirmer la liberté de
mouvement.

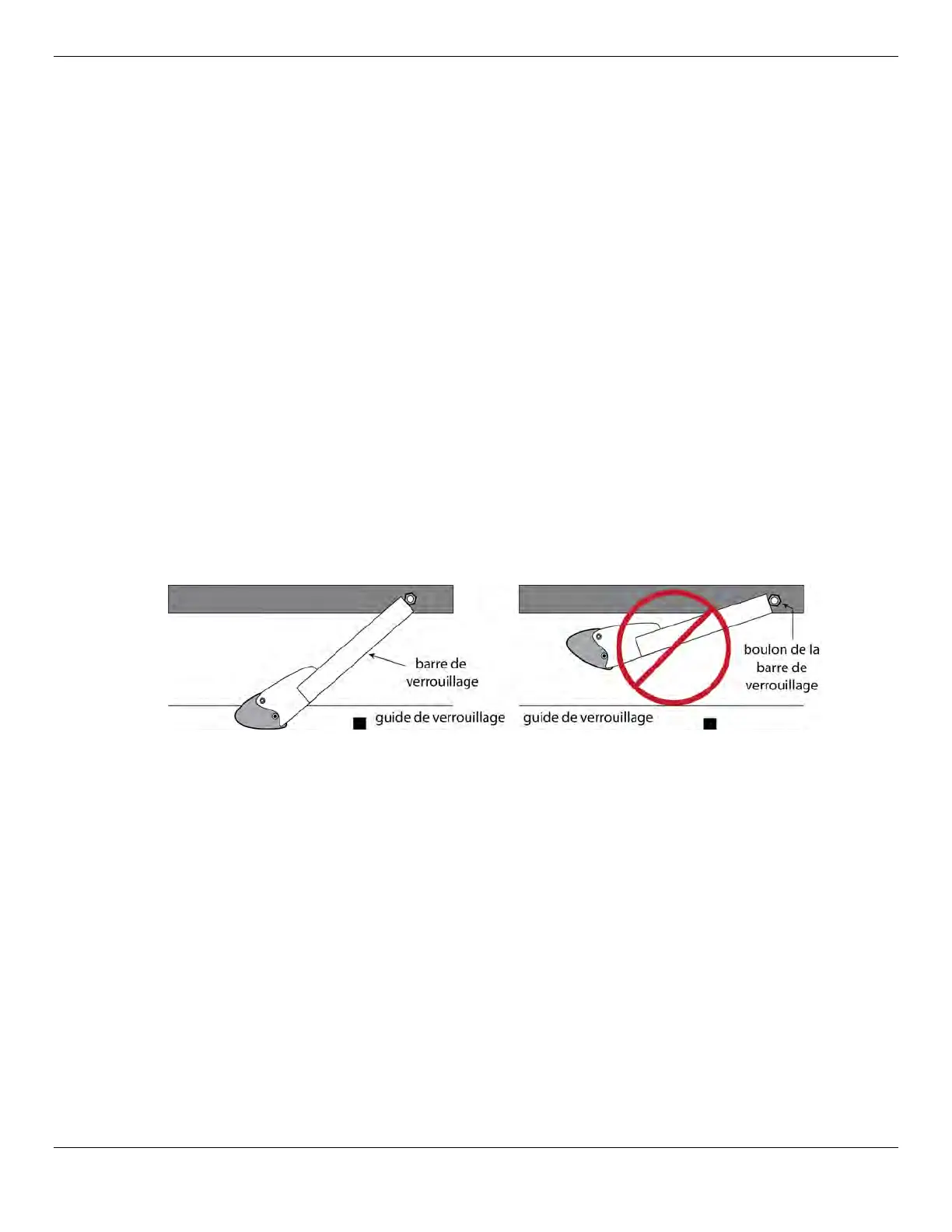

Pas à l'échelle. Composants supprimés pour plus de clarté. Le côté gauche montre la barre de verrouillage
se déplaçant librement dans le canal de verrouillage, le côté droit montre la barre de verrouillage coincée
dans les airs, ce qui doit être corrigé.
Si la barre de verrouillage Bolt est trop serrée, elle ne permet pas à la barre de verrouillage de se déplacer
librement dans le canal de verrouillage. Il s'agit d'un problème de sécurité; les verrous QuickJack ne
peuvent pas être engagés à moins que chaque barre de verrouillage se déplace librement dans son canal de
verrouillage. Si la barre de verrouillage monte avec le véhicule lorsqu'il est soulevé (comme illustré ci-dessus
à droite), elle ne peut pas se verrouiller.
⚠ AVERTISSEMENT La barre de verrouillage doit bouger librement dans le canal de verrouillage.
Si ce n'est pas le cas, le QuickJack ne peut pas être placé dans une
position sûre et verrouillée.
Pour réparer un boulon de barre de verrouillage trop serré, desserrez le boulon de la barre de verrouillage
jusqu'à ce que la barre de verrouillage se déplace librement et reste dans le canal de verrouillage (comme
illustré ci-dessus, à gauche).
7. Faites le tour du véhicule et des cadres QuickJack ; assurez-vous que tout est correctement configuré.
8. Connectez les flexibles hydrauliques aux châssis et à l'unité de puissance.
9. Connectez l'unité d'alimentation à l'alimentation.
10. Appuyez longuement sur Up sur le pendentif.
