Smaltimento corretto di questo prodotto
In Germania e per i prodotti forniti direttamente dalla Germania
Tutti gli apparecchi devono essere consegnati presso un
centro di raccolta differenziata. In base alle disposizioni
da applicare,
gli apparecchi elettrici ed elettronici QUNDIS non devono essere
smaltiti presso i centri di raccolta pubblici per elettrodomestici. In
tal caso si devono inviare gli apparecchi elettronici QUNDIS usati
(completi) al nostro recapito per lo smaltimento.
La spedizione deve avvenire franco destinazione e inviata al segu-
ente indirizzo:
QUNDIS GmbH
Sonnentor 2 Telefono: +49 (0) 361 26 280-0
99098 Erfurt Fax: +49 (0) 361 26 280-175
Germania e-Mail: info@qundis.com
QUNDIS provvederà alla scomposizione e al corretto riciclaggio degli apparecchi. Le spese dello smaltimento sono a carico di QUNDIS.
In alternativa il cliente può assumersi le spese dello smaltimento in base al codice riuto stabilito presso centri di raccolta privati.
Nei paesi dell’Unione Europea al di fuori della Germania
Le informazioni sul corretto smaltimento si possono richiedere al proprio rivenditore o al distributore di competenza.

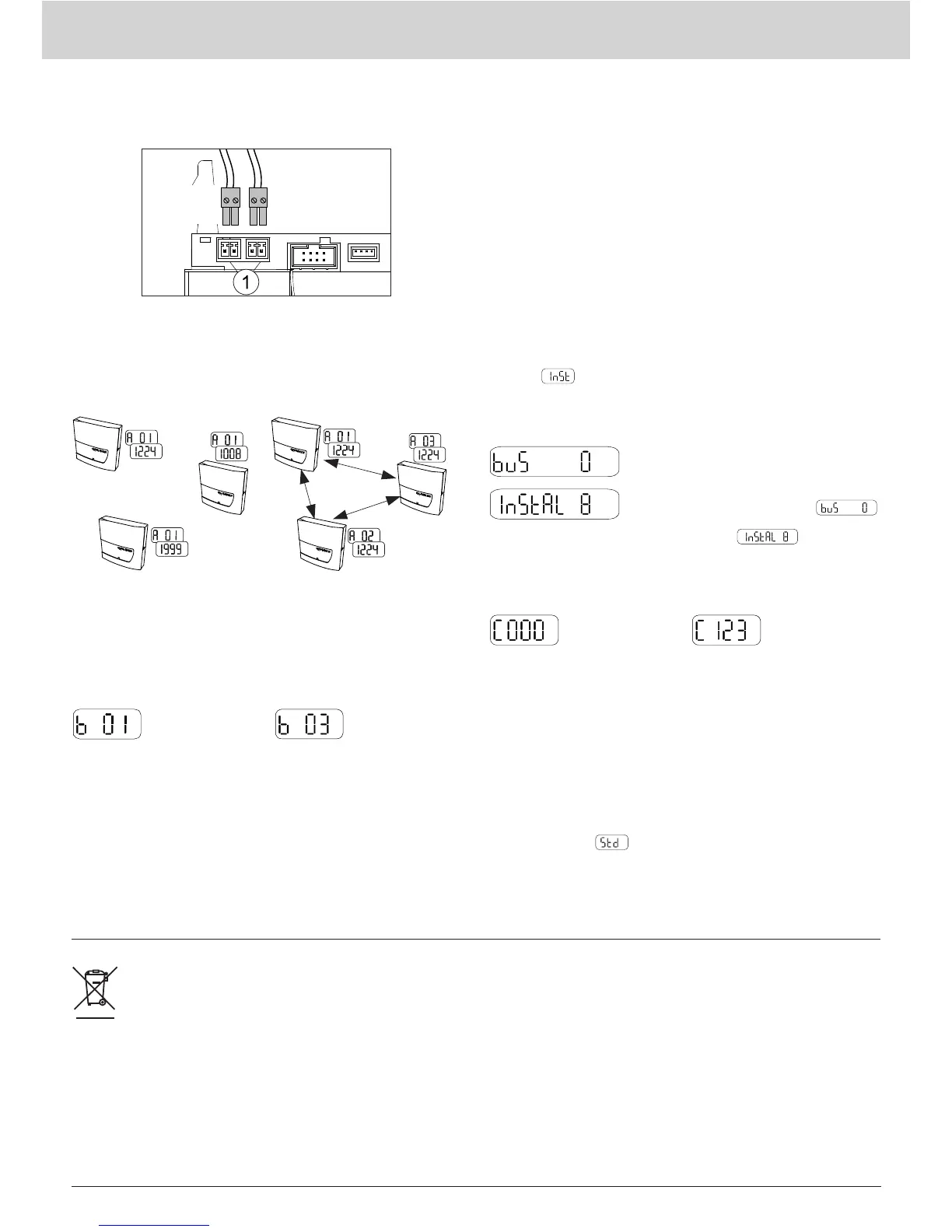

Collegamento M-Bus
Ad ogni nodo di rete si può collegare il M-Bus in modo temporaneo
o in modo permanente (installato sso) con l'ausilio di un connettore
a uno dei due connettori per il collegamento di servizio M-Bus (1). Il
connettore è parte integrante della fornitura.
Sigillatura
Al termine della messa in servizio il nodo di rete deve essere pro-
tetto con il sigillo in dotazione. Il sigillo viene inserito nell'apposita
apertura sul lato destro del nodo di rete.
Installazione della rete
Su un nodo di rete Q node 5 si preme il tasto MODE rosso. Il tasto deve rimanere premuto per più di 2 secondi. Mediante l'azionamento
del tasto, il nodo di rete va in modalità di installazione (rilevabile dall'indicazione
sul LCD e dal diodo luminoso lampeggiante sul lato
frontale). Questo nodo di rete congura quindi automaticamente tutti i nodi di rete che si aggiungono in un secondo momento e si trovano
nella modalità di installazione, per formare una rete radio.
Tre nodi di rete prima dell'instal-
lazione della rete:
il livello di visualizzazione A in-
dica alternativamente diversi
indirizzi radio primari e numeri
di rete (a seconda dello stato di
fornitura del Q node 5).
Tre nodi di rete dopo / durante
l'installazione della rete:
il livello di visualizzazione A in-
dica gli indirizzi radio primari
progressivi e un numero di rete
identico.
Prima dell'installazione della
rete:
il livello di visualizzazione B in-
dica rispettivamente un nodo di
rete
Dopo / durante l'installazione
della rete:
il livello di visualizzazione B indi-
ca il numero dei nodi nella rete.
Installazione degli strumenti di misura:
Negli strumenti di misura viene attivata la
modalità di installazione:
premere a lungo il tasto no al livello Info,
quindi premere brevemente nché non vie-
ne visualizzato l'indirizzo bus
,
quindi premere di nuovo a lungo nché non
viene visualizzato
I distributori dei costi di riscaldamento, ad esempio Q caloric 5, ven-
gono impostati automaticamente sulla modalità di installazione al
momento del montaggio.
Prima dell'installazione della
rete:
il livello di visualizzazione C indi-
ca rispettivamente nessuno stru-
mento di misura nella rete
Dopo / durante l'installazione
della rete:
il livello di visualizzazione C in-
dica il numero degli strumenti di
misura nella rete.
Conclusione dell'installazione della rete
Al termine ci si deve accertare che tutti i nodi di rete abbiano me-
morizzato il numero giusto di strumenti di misura e di nodi di rete
(controllare il livello "b" e "C" nell'ultimo nodo di rete). Per terminare
la modalità di installazione si preme il tasto MODE rosso per due
secondi in un nodo di rete. Sul display appare l'indicazione della
modalità standard
. Il diodo luminoso frontale può lampeggiare
ancora no a 30 secondi. In seguito tutti i nodi nella rete vengono
impostati sulla modalità standard.
M-Bus
Allacciamento
sso
Allacciamento M-
Bus per gateway e
assistenza
