Tehnični opis
Mrežna vozlišča Q node 5 sprejemajo in obdelujejo podatke merilnikov porabe (največ 500) znotraj sistema Q AMR. Več mrežnih vozlišč
(največ 12) tvori omrežje. Za različne primere uporabe so na voljo različni tipi mrežnih vozlišč. Vse tipe je mogoče kombinirati v enem
omrežju.
Tehnični podatki Q node 5
Skladnost CE
Stopnja zaščite IP 20
Razred zaščite II
Elektromagnetna združljivost
Odpornost na motnje:
Oddajanje motenj:
Varnost naprav IT
EN 301 489
EN 300 220-1
EM 60950
Nazivna napetost DC 3,6 V
Življenjska doba
Glavna baterija (pri tovarniških nastavitvah)
Baterija za zasilno napajanje
> 5 let
> 10 let
Okoljski pogoji
med transportom v neprezračenih posodah
v prezračenih posodah
relativna vlažnost zraka
-25…+70 °C
-25…+40°C
max. 95% bei 40°C
med skladiščenjem
relativna vlažnost zraka
-5…+45 °C
max. 95%
med obratovanjem
relativna vlažnost zraka
…+55 °C
max. 95%
Teža bruto
neto
0,760 kg
0,648 kg
Ravni prikaza
-
Trenutni
način prikaza (način)
A
Izmenično številka naprave Q node 5
(primarni naslov) in številka omrežja
B
Število naprav Q node 5 v omrežju
C
Število merilnikov porabe v omrežju
D
Preostala napolnjenost glavne baterije
naprave Q node 5 v odstotkih
E
Kode napak (tri skupine)
Sklopi Q node 5
Mrežno vozlišče Q node 5 sestavljajo naslednji sklopi:
Napajanje:
Baterija
Oddajnik/sprejemnik za
omrežje
Q AMR
Pomnilnik
500 merilnih naprav
M-Bus
(slave)
IrDA
(optični)
Baterija za zasilno napajanje
Sprejemnik in oddajnik se uporabljata za zajemanje podatkov me-
rilnikov porabe in posredovanje podatkov drugim mrežnim vozli-
ščem v istem omrežju. Izmerjene vrednosti porabnikov se shranijo
v pomnilniku. Ta je pred kratkoročnim izpadom napajanja, npr. pri
zamenjavi glavne baterije, zaščiten z baterijo za zasilno napajanje.
Preko vmesnika M-Bus (obremenitev M-Bus) je mogoče lokalno od-
čitavanje vrednosti omrežja.

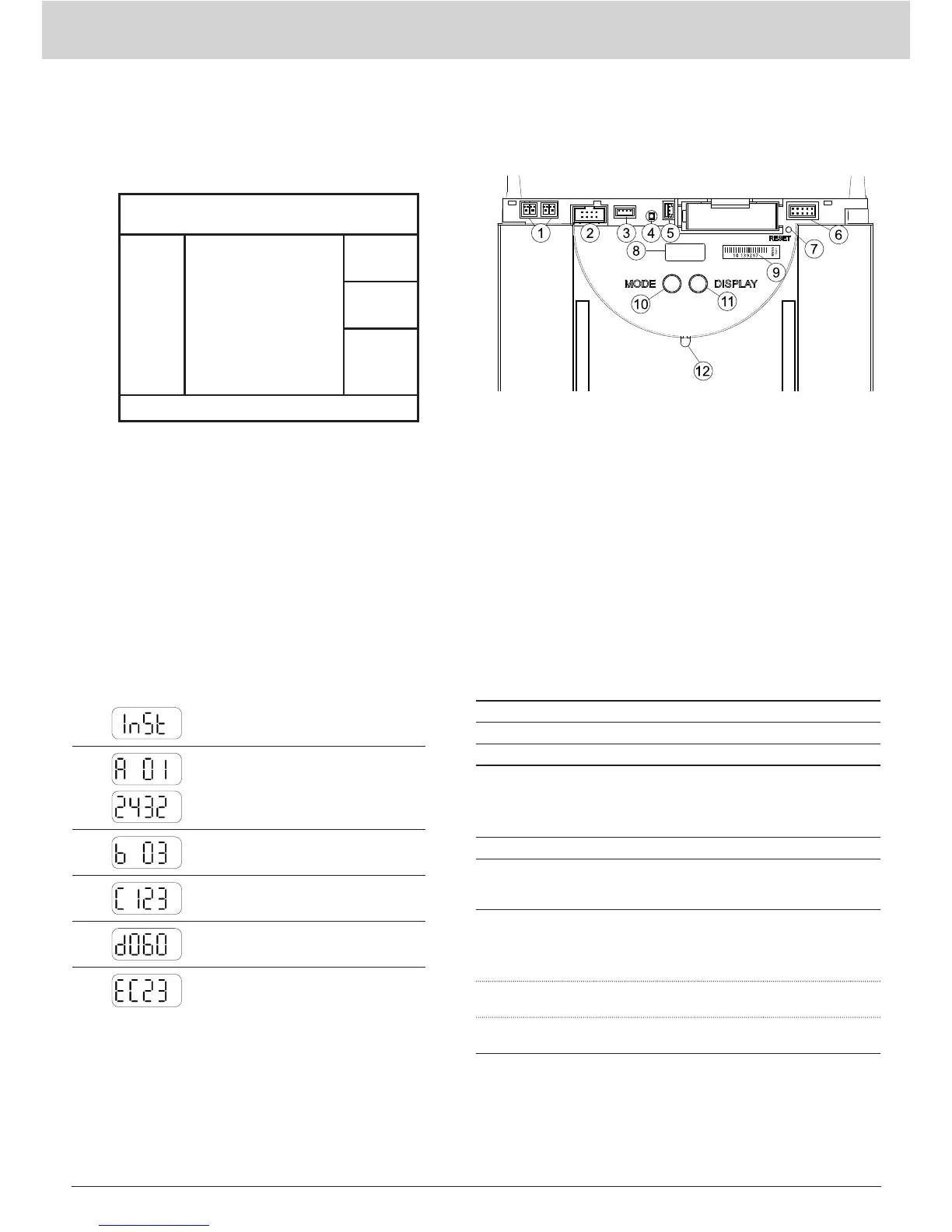

Sestavni deli in upravljalni elementi
(1) Priključek za servisni priklju-
ček M-Bus
(2) Priključek za razširitveni
modul
(3) Priključek za napajanje DC
3,6 V
(4) LED za prikaz omrežne nape-
tosti pri zunanjem napajanju
(sveti samo pri omrežnem
napajanju)
(5) Priključek za baterijo za
zasilno napajanje DC 3,6 V
(6) Plošča s priključki
(7) Tipka za ponastavitev (ugre-
znjena)
(8) Prikaz
(9) Serijska številka
(10) Tipka za način obratovanja
(MODE, rdeča)
(11) Tipka za preklop zaslona
(DISPLAY, modra)
(12) Vmesnik IrDA (optični)
Tipke
Mrežno vozlišče ima 3 tipke z naslednjimi funkcijami:
DISPLAY Tipka (10) za preklop zaslona in za potrditev napak.
MODE Tipka (9) za vklop ali izklop načina namestitve. Če je aktiven razširjen način, lahko s pritiskom na to tipko preklopite nazaj na
standardni način.
RESET Ugreznjena tipka (7) za sproženje ponastavitve omrežja (prekinitev vseh povezav med mrežnimi vozlišči).
