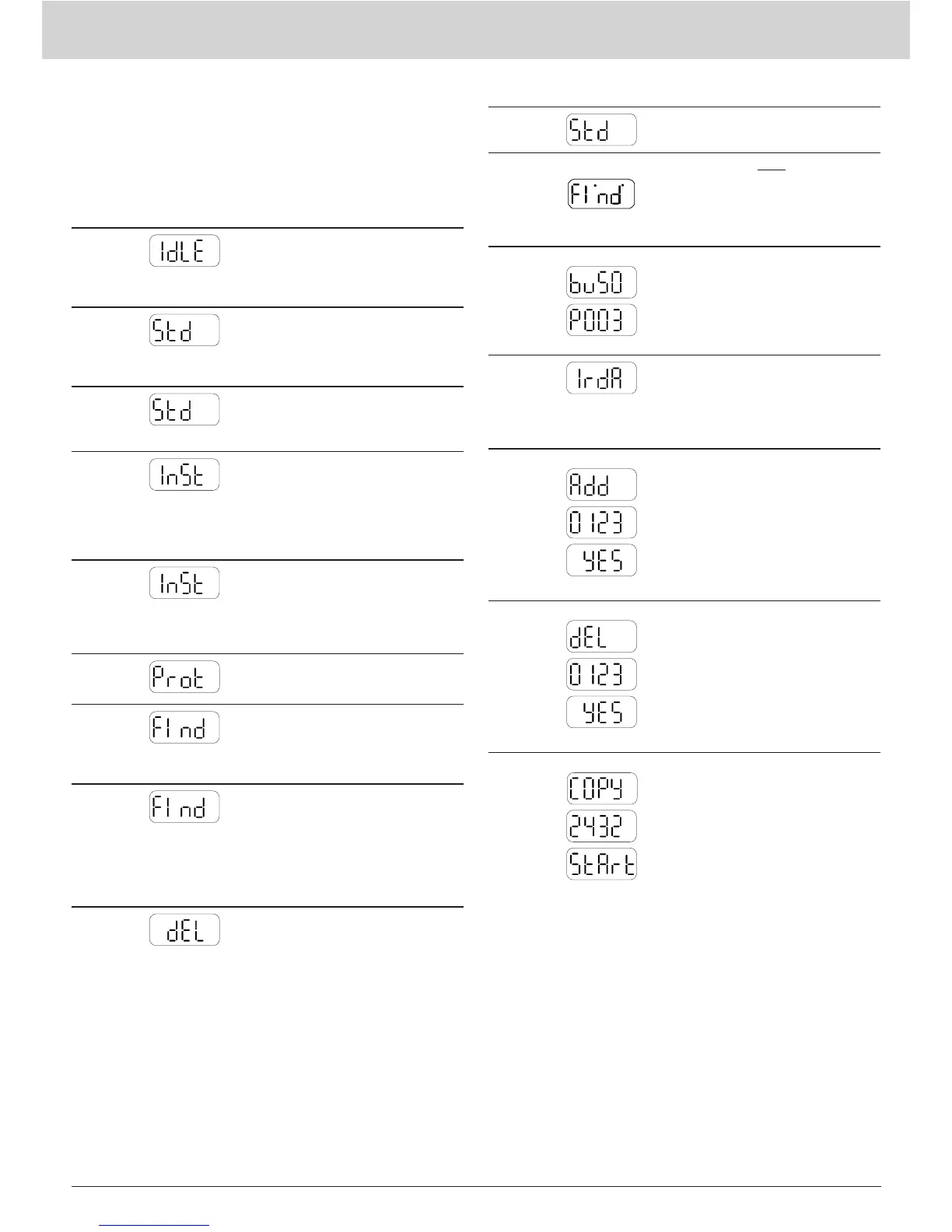

Načini obratovanja in stanja sistema
Na voljo so različni načini obratovanja, od katerih je nekatere mogo-
če nastaviti s pritiskom na tipko na mrežnem vozlišču, nekatere pa
samodejno ali preko priključenega računalnika s pomočjo program-
ske opreme za zagon ACT26. Pri tem mora biti programska oprema
za zagon ACT26 na voljo v trenutni različici. Način obratovanja je
prikazan na prikazu:
Način obra-
tovanja
Prikaz Opomba
Nedejaven
način
Ob dobavi mrežnega vozlišča je na-
stavljen ta način obratovanja. Če dlje
časa pritiskate tipko MODE (> 2 s),
način obratovanja preklopi v način na-
mestitve.
Standardni
način
To je normalni način obratovanja zbi-
ralnikov podatkov: poteka sprejema-
nje telegramov registriranih merilnih
naprav, shranjevanje in posredovanje
v omrežju.
Razširjen
standardni
način
1)
Sprejemnik je neprekinjeno aktiven,
kar omogoča hitro komunikacijo. Ta na-
čin je treba ročno zagnati s servisnim
orodjem ACT26.
Način na-
mestitve
2)
V načinu namestitve se samodejno
vzpostavi brezžično omrežje. Regi-
stracija v omrežje se izvede za merilne
naprave, ki med izvajanjem tega nači-
na obratovanja oddajajo namestitvene
telegrame. Ta način zaženete z daljšim
pritiskom (> 2 s) na tipko MODE.
Razširjen
način na-
mestitve
2)
V razširjenem načinu namestitve se re-
gistracija izvede za vse merilne napra-
ve, ki oddajajo namestitvene ali podat-
kovne telegrame. Ta način je v pomoč,
če je bilo omrežje dodano naknadno.
Ni vzpostavitve omrežja!
Zaščiten
način na-
mestitve
2)
Kot način namestitve, vendar se vzpo-
stavi samo ena povezava z napravami,
ki uporabljajo enako oznako omrežja.
Način
iskanja
Izvede se ponovna sinhronizacija me-
rilnih naprav, ki so bile ročno vnesene
ali s katerimi je bila brezžična pove-
zava prekinjena. Ta način se aktivira
samodejno.
Razširjen
način
iskanja
2)
To iskanje se uporablja za ponovno
vzpostavitev brezžične povezave z roč-
no vnesenimi merilnimi napravami ali
napravami, s katerimi je bila brezžična
povezava prekinjena. Ta način je mo-
goče zagnati tudi ročno, če je (na plošči
konektorjev) mostiček 1 nastavljen in z
daljšim pritiskom na tipko MODE!
Način
brisanja
2)
Kot način namestitve, vendar se ne iz-
vede registracija temveč brisanje vseh
naprav, ki oddajajo namestitvene tele-
grame (zamenjava števca)!
Stanje
sistema
Prikaz Opomba
Dostop na
daljavo
Če do mrežnega vozlišča dostopa ma-
ster, je prikazan simbol »ɔ«.
Hitri način
na primer
Če so sprejemniki vseh mrežnih vozlišč
nenehno vklopljeni in je znotraj omrež-
ja omogočena takojšnja izmenjava
vseh novih podatkov, je to prikazano
z dvema pikama v zgornjem delu za-
slona LCD.
Povezava
preko
vodila
na primer
Če se vzpostavi povezava z vodilom,
se za kratek čas prikaže številka vodila
(0=M-Bus) in nastavljen primarni na-
slov na tem vodilu.
V tem primeru je bilo mrežno vozlišče
s primarnim naslovom 03 povezano z
M-Bus!
Način IrDA
master
Ta način zaženete s kratkim pritiskom
(<0,5 s) na tipko MODE. Signalizira, da
je zdaj mogoče vzpostaviti povezavo z
drugimi napravami IrDA (v načinu IrDA
slave). Ta način se po 10 sekundah ne-
dejavnosti samodejno prekine.
Vstavljanje
na primer
Če v načinu IrDA master vzpostavite
povezavo z neregistrirano merilno na-
pravo, npr. WHE467, ki je primerna za
vzpostavitev povezave IrDA, je to mo-
goče dodati v mrežno vozlišče. Prika-
zana so zadnja 4 mesta merilne napra-
ve (primer: 20000123). Za potrditev je
treba med tem prikazom pritisniti tipko
DISPLAY. Nato je naprava registrirana
in zažene se način iskanja.
Brisanje
na primer
Če v načinu IrDA master vzpostavite
povezavo z že registrirano merilno na-
pravo, ki je primerna za vzpostavitev
povezave IrDA, je to mogoče odstraniti
iz mrežnega vozlišča. Prikazana so za-
dnja 4 mesta merilne naprave (primer:
20000123). Za potrditev je treba med
tem prikazom pritisniti tipko DISPLAY.
Nato je naprava izbrisana in po potrebi
se način iskanja zaključi.
Kopiranje
na primer
Če v načinu IrDA master vzpostavite
povezavo z novim mrežnim vozliščem
(v nedejavnem načinu!), je mogoče
vse podatke omrežja kopirati v novo
vozlišče. Za potrditev je treba med tem
prikazom pritisniti tipko DISPLAY. V
omrežju se samodejno zažene zašči-
ten način namestitve.
Kopiranje odvisno od vsebine podatkov
traja do 20 minut. Na koncu je na za-
slonu novega vozlišča 1 uro prikazan
napis »StArt Prot«. Po montaži je treba
zaščiten način namestitve s pritiskom
na tipko DISPLAY zagnati tudi na no-
vem mrežnem vozlišču. To se integri-
ra v omrežje in samodejno se začne
iskanje.
1) Se pri baterijskih mrežnih vozliščih po pribl. 8 urah samodejno prekine.
2) Se po pribl. 8 urah samodejno prekine.
