cs - Návod k obsluze a instalaci Q node 5
Návod k obsluze a instalaci Q node 5 - cs
4 FOM5-00AM-DES-RNN5 V1.0 / 10.03.2015
Technický popis
Síťové uzly Q node 5 přijímají a zpracovávají data z měřičů spotřeby (maximálně 500) v rámci systému Q AMR. Více síťových uzlů (maximálně
dvanáct) tvoří síť. Pro různé případy použití existují různé typy síťových uzlů. Všechny typy lze vzájemně kombinovat do sítě.
Technické údaje Q node 5
CE shoda a směrnice EMC
Krytí IP 20
Třída ochrany III
Elektromagnetická kompatibilita
Odolnost proti rušení:
Rušivé vyzařování
Bezpečnost zařízení v IT
EN 301 489
EN 300 220-1
EM 60950
Jmenovité napětí DC 3,6 V
Životnost
Hlavní baterie (při výrobním nastavení)
Záložní baterie
> 5 let
> 10 let
Okolní podmínky
během transportu v nádobách bez ventilace
v nádobách s ventilací
Relativní vlhkost vzduchu
-25…+70 °C
-25…+40°C
max. 95% na 40°C
během uskladnění
Relativní vlhkost vzduchu
-5…+45 °C
max. 95%
během provozu
Relativní vlhkost vzduchu
…+55 °C
max. 95%
Hmotnost brutto
netto
0,760 kg
0,648 kg
Úrovně zobrazení
-
Aktuální
provozní režim (Mode)
A
Střídavě číslo Q node 5 (primární
adresa) a číslo sítě
B
Počet Q node 5 v síti
C
Počet měřičů spotřeby v síti
D
Zbývající kapacita Q node 5 v pro-
centech
E
Poruchové kódy (tři skupiny)
Konstrukční skupiny Q node 5
Síťový uzel Q node 5 se skládá z následujících konstrukčních sku-
pin:
Napájení proudem:
Baterie
Vysílací / Přijímací zaříze-
ní pro Q AMR síť
Paměť
500 měřicích přístrojů
Sběrnice
M-Bus
(Slave)
IrDA
(optický)
Záložní baterie
Vysílací a přijímací zařízení slouží k záznamu dat měřičů spotřeby
a jejich předání dalším síťovým uzlům ve stejné síti. Datová pa-
měť ukládá naměřené hodnoty měřičů spotřeby Záložní baterií je
chráněná proti dočasnému výpadku napájení proudem, například
při výměně hlavní baterie. Pomocí interface sběrnice M-Bus (zátěž
M-Bus) lze realizovat lokální načtení sítí.

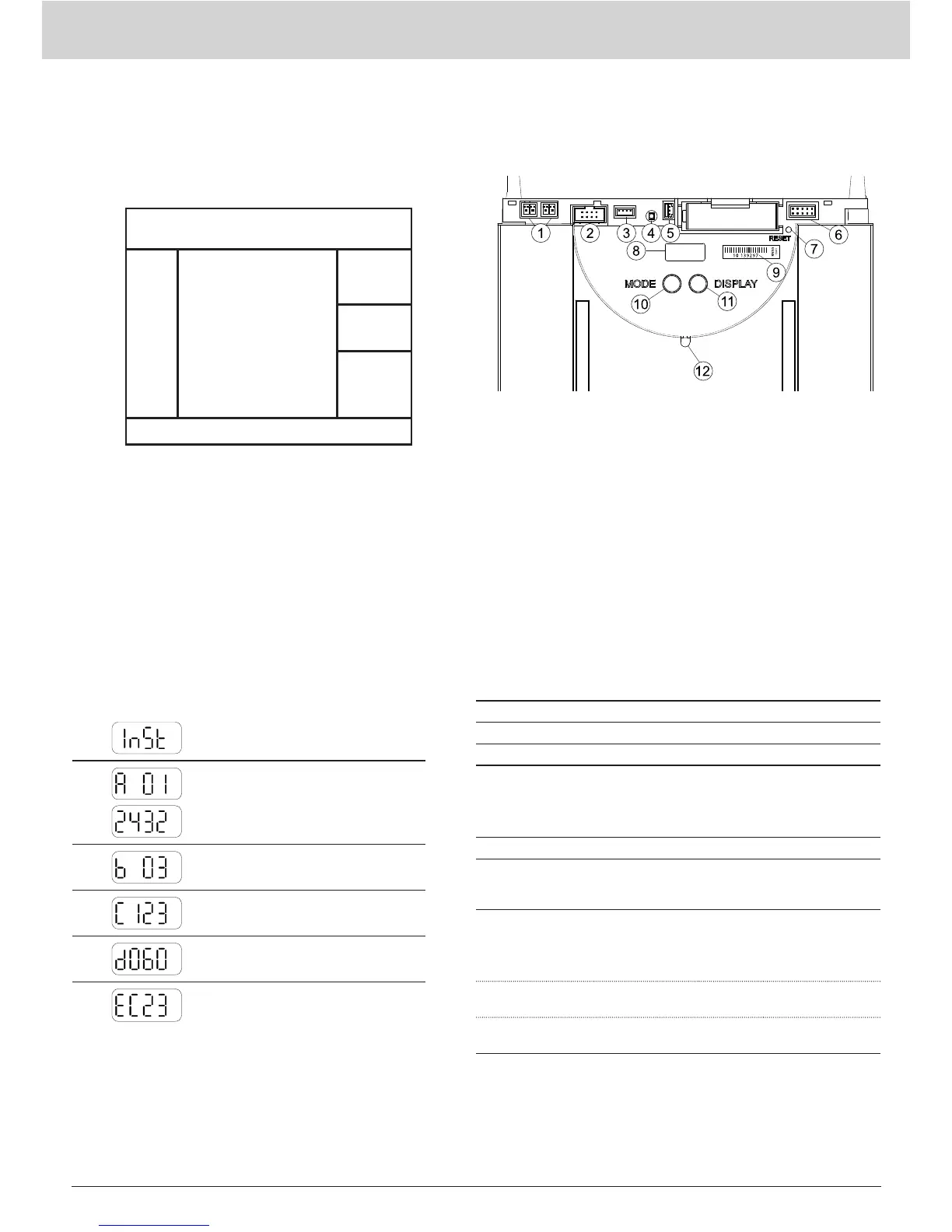

Komponenty a ovládací prvky
(1) Konektorová zásuvka pro
servisní přípojku sběrnice
M-Bus
(2) Konektorová zásuvka pro
rozšiřující modul
(3) Konektorová zásuvka pro
napájení DC 3,6 V
(4) LED pro indikaci síťového
napětí při externím napájení
(svítí pouze při napájení sítě)
(5) Konektorová zásuvka pro
záložní baterii DC 3,6 V
(6) Zástrčkový panel
(7) Tlačítko Reset (zapuštěné)
(8) Displej
(9) Sériové číslo
(10) Tlačítko Provozní
režim
(MODE, červené)
(11) Tlačítko přepnutí displeje
(DISPLAY, modré)
(12) Rozhraní IrDA
(optické)
Tlačítka
Síťový uzel má 3 tlačítka s následujícími funkcemi:
DISPLAY Tlačítko (10) k přepnutí displeje a potvrzení poruch.
MODE Tlačítko (9) k zapnutí a vypnutí instalačního režimu. Je-li aktivní rozšířený režim, přepíná se tímto tlačítkem zpět do standardního
režimu.
RESET Zapuštěné tlačítko (7) k spuštění resetu sítě (přerušení všech spojení mezi síťovými uzly).
