Pravilno odstranjevanje proizvoda
V Nemčiji in za neposredno iz Nemčije dobavljene proizvode
Vse naprave je treba ustrezno odstraniti. Zaradi veljavnih
predpisov
električnih in elektronskih naprav podjetja QUNDIS ni dovoljeno
odstraniti na javnih zbirnih mestih za električno opremo. Celotne
odslužene elektronske naprave podjetja QUNDIS je treba za od-
stranjevanje vrniti nam.
Pošiljko s plačano poštnino je treba poslati na naslednji naslov:
QUNDIS GmbH
Sonnentor 2 Tel.: +49 (0) 361 26 280-0
99098 Erfurt Faks: +49 (0) 361 26 280-175
Nemčija E-pošta: info@qundis.com
Podjetje QUNDIS bo poskrbelo za ustrezno razstavljanje in recikliranje naprav. Stroške za odstranjevanje krije QUNDIS.
V nasprotnem primeru lahko stranka napravo z upoštevanjem klasikacije odpadkov odstrani preko zasebnih obratov za odstranjevanje
odpadkov in sama krije stroške za odstranjevanje.
V državah Evropske unije izven Nemčije
Informacije o pravilnem odstranjevanju dobite pri vašem prodajalcu ali pristojnem distributerju.

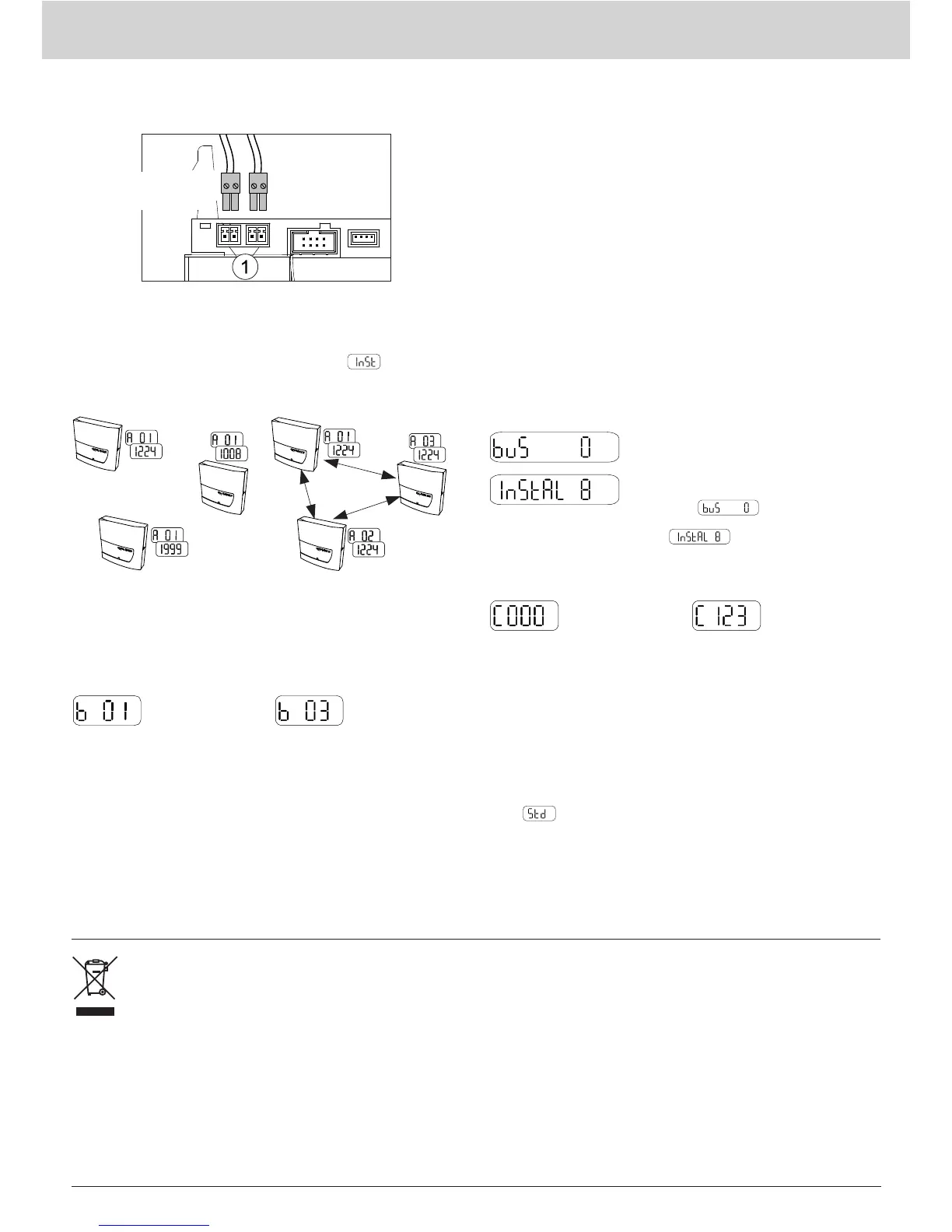

Priključek M-Bus
Na vsakem mrežnem vozlišču je mogoče M-Bus s pomočjo vtiča
začasno ali trajno (ksno nameščen) priključiti na enem izmed dveh
priključkov za servis M-Bus (1). Vtič je priložen ob dobavi.
Plombiranje
Po koncu zagona je treba na mrežno vozlišče namestiti priloženo
plombo. Plombo je treba vstaviti v plombirno odprtino na desni strani
mrežnega vozlišča.
Konguriranje omrežja
Na mrežnem vozlišču Q node 5 je treba pritisniti rdečo tipko MODE. Tipko je treba pritiskati več kot 2 sekundi. Pri tem mrežno vozlišče pre-
klopi v način namestitve (na to opozarja prikaz
na LCD-zaslonu in utripajoča svetilna dioda na sprednji strani). Mrežno vozlišče nato
samodejno kongurira vsa naknadno dodana mrežna vozlišča, ki so v načinu namestitve, v brezžično omrežje.
Tri mrežna vozlišča pred kon-
guriranjem omrežja:
v ravni prikaza A so izmenično
prikazani različni primarni naslo-
vi in številke omrežja (v sklad s
stanjem Q node 5 ob dobavi).
Tri mrežna vozlišča po/med kon-
guriranjem omrežja:
v ravni prikaza A so prikazani
različni primarni naslovi in ista
številka omrežja.
Pred konguriranjem omrežja:
v ravni prikaza B je prikazano
eno mrežno vozlišče.
Po/med konguriranjem omrežja:
v ravni prikaza B je prikazano
število mrežnih vozlišč v omrežju.
Namestitev merilnih naprav:
Merilne naprave je treba preklopiti v način
namestitve:
Dlje časa pritiskajte tipko, da merilna na-
prava preklopi v informacijsko raven, nato
na kratko pritisnite tipko, da se prikaže na-
slov vodila
, in nato tipko znova
dlje časa pritiskajte tipko, da se prikaže
prikaz
.
Na razdelilnikih stroškov ogrevanja, npr. Q caloric 5, se pri montira-
nju samodejno nastavi način namestitve.
Pred konguriranjem omrežja:
v ravni prikaza C je prikazano, da
v omrežju ni merilnih naprav.
Po/med konguriranjem
omrežja:
v ravni prikaza B je prikazano
število merilnih naprav.
Dokončanje konguracije omrežja
Ob koncu je treba preveriti, ali je na vseh mrežnih vozliščih shra-
njeno pravilno število merilnih naprav in mrežnih vozlišč (preverite
ravni »b« in »c« na zadnjem mrežnem vozlišču). Da bi dokončali
način namestitve, je treba na mrežnem vozlišču dve sekundi priti-
skati rdečo tipko MODE. Na prikazu se prikaže prikaz za standardni
način
. Dioda na sprednji strani lahko utripa še 30 sekund. Vsa
vozlišča v omrežju se nato prestavijo na standardni način.
M-Bus
Fiksni priključek
Priključek M-Bus za
prehod in servis
