10. Instalar la línea de drenaje y el boquete
de aire (boquete de aire no incluido)
• Para todas las líneas de drenaje utilizar por lo menos una línea
de 1/2 pulgada D.I.
• Conectar la línea de drenaje a la salida de drenaje atrás de la
válvula de frente a la conexión de entrada (ver la figura 4). Es
necesario un accesorio para conectar la rosca del tubo hembra a
la línea de drenaje.
• Ejecutar la línea de drenaje para el boquete de aire. El boquete de
aire debe ser instalado entre el final de la línea de drenaje y el
desagüe para evitar el retorno del sifón (ver la figura 5).
11. Instalar el flotador de seguridad de
salmuera
• Insertar el depósito de salmuera en el tanque de salmuera (ver
figura 6).
35

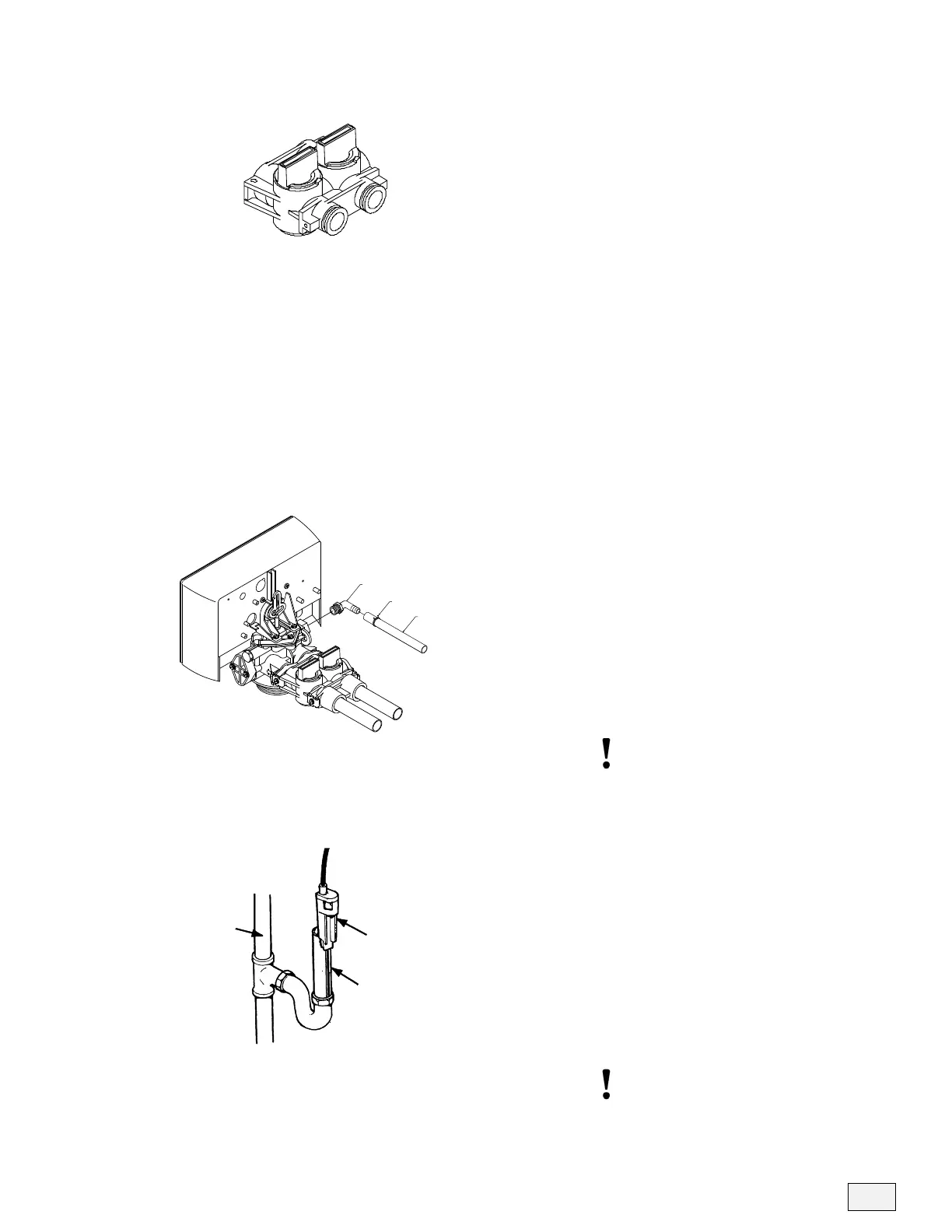

Posicion de Derivacion
Figura 3
CODO 1/2"
LINEA DE DRENAJE 1/2"
ABRAZADERA DE BALLESTA1/2"
"Mr. Drain"
Boquete de Aire
Tubo Vertical
Canal de
Desagüe
BOQUETE DE AIRE- "Mr. Drain"
Nota importante: El boquete de
aire debe ser dos veces el
diámetro de la línea de drenaje o
un mínimo de dos pulgadas. Por
favor, consulte los códigos
locales de plomería para asegurar
su cumplimiento.
Nota importante: No se aplica a
los modelos TC-CAB.
Figura 4
Figura 5
