Rain s-dial smart - Collegamenti Elettrici

IT
5

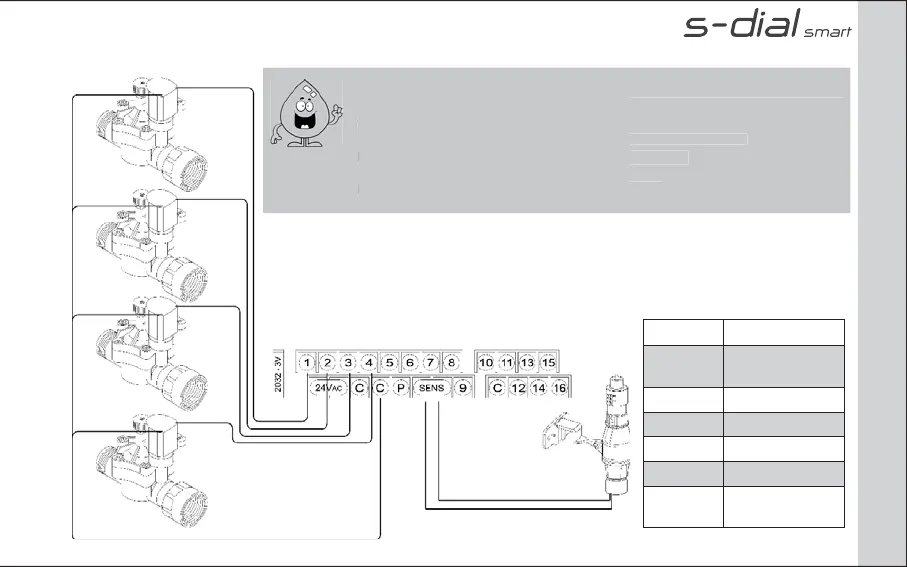

COLLEGAMENTI ELETTRICI
Sigla Descrizione
2032 - 3v Batteria tam-
pone
1 - 16 Ingressi zone
24 vac Ingresso 24 vac
SENS Uscita sensore
C Ingresso comune
P Uscita comando
pompa
Ogni elettrovalvola a 24 VAC è dotata di due cavi neri, uno identifi ca il numero
della zona e andrà collegato ad una delle uscite numerate nel vano morset-
tiera e il secondo è il fi lo comune che andrà collegato all’uscita C nel vano
morsettiera insieme a tutti i fi li comuni di tutte le elettrovalvole.
I cavi delle elettrovalvole a 24 Vac non hanno polarità.
Collegare i cavi del sensore all’ingresso SENSOR.
Per la versione INDOOR collegare i cavi del trasformatore all’ingresso 24 vac.
