DE
3
35

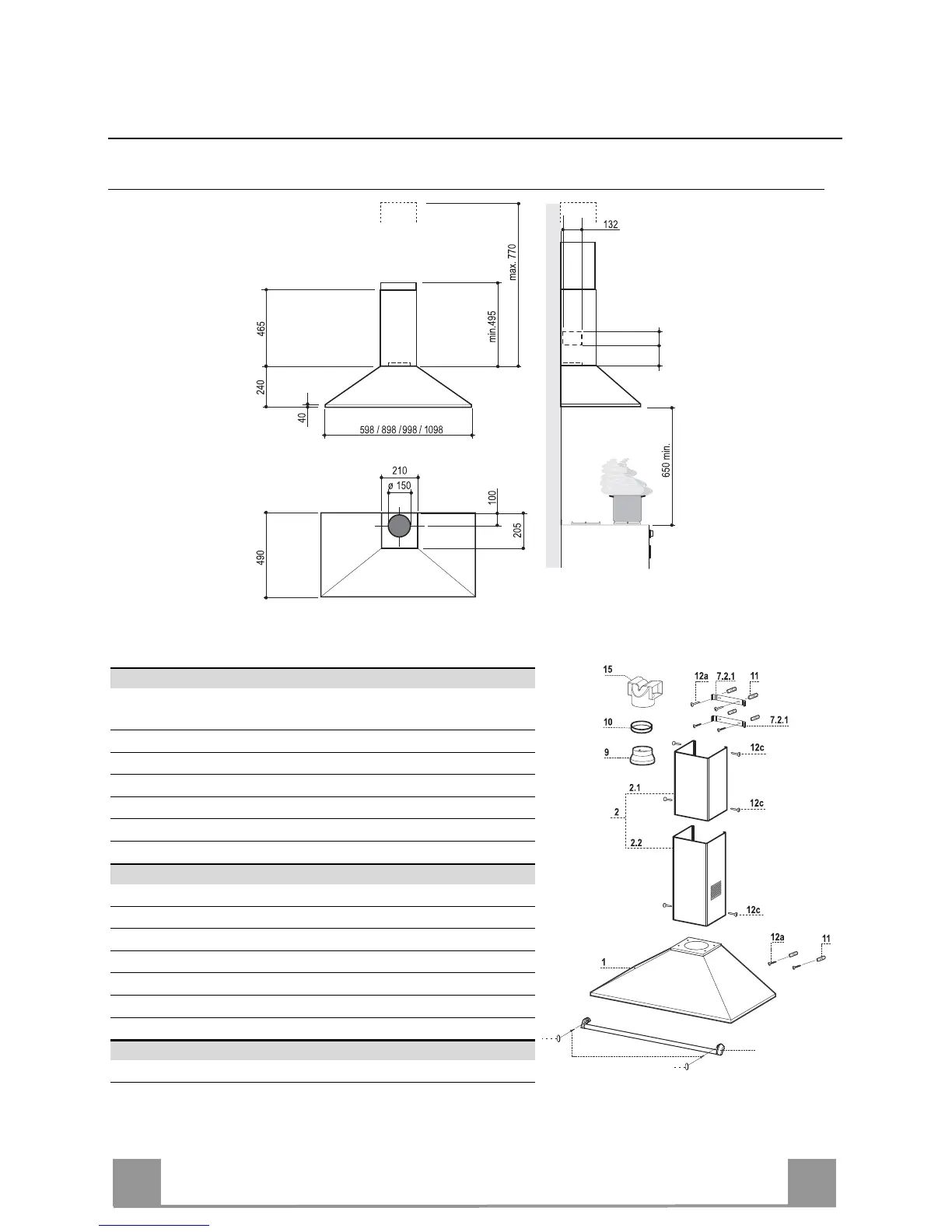

CHARAKTERISTIKEN
Platzbedarf
75 85
Komponenten
Pos. St. Produktkomponenten
1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläse-
gruppe, Filtern
2 1 Teleskopkamin bestehend aus:
2.1 1 oberer Kaminteil
2.2 1 unterer Kaminteil
9 1 Reduzierflansch ø 150-120 mm
10 1 Anschlussflansch ø 125 mm
15 1 Luftaustritt-Anschlussstück
Pos. St. Montagekomponenten
7.2.1 2 Befestigungsbügel oberer Kaminteil
11 6 Dübel
12a 6 Schrauben 4,2 x 44,4
12c 6 Schrauben 2,9 x 9,5
16 2 Schrauben M5 x16 ((Fakultativ)
17 1 Reling für Küchenutensilien (Fakultativ)
18 2 Kappen für Küchenutensilienreling (Fakultativ)
St. Dokumentation
1 Bedienungsanleitung
