ASENNUS

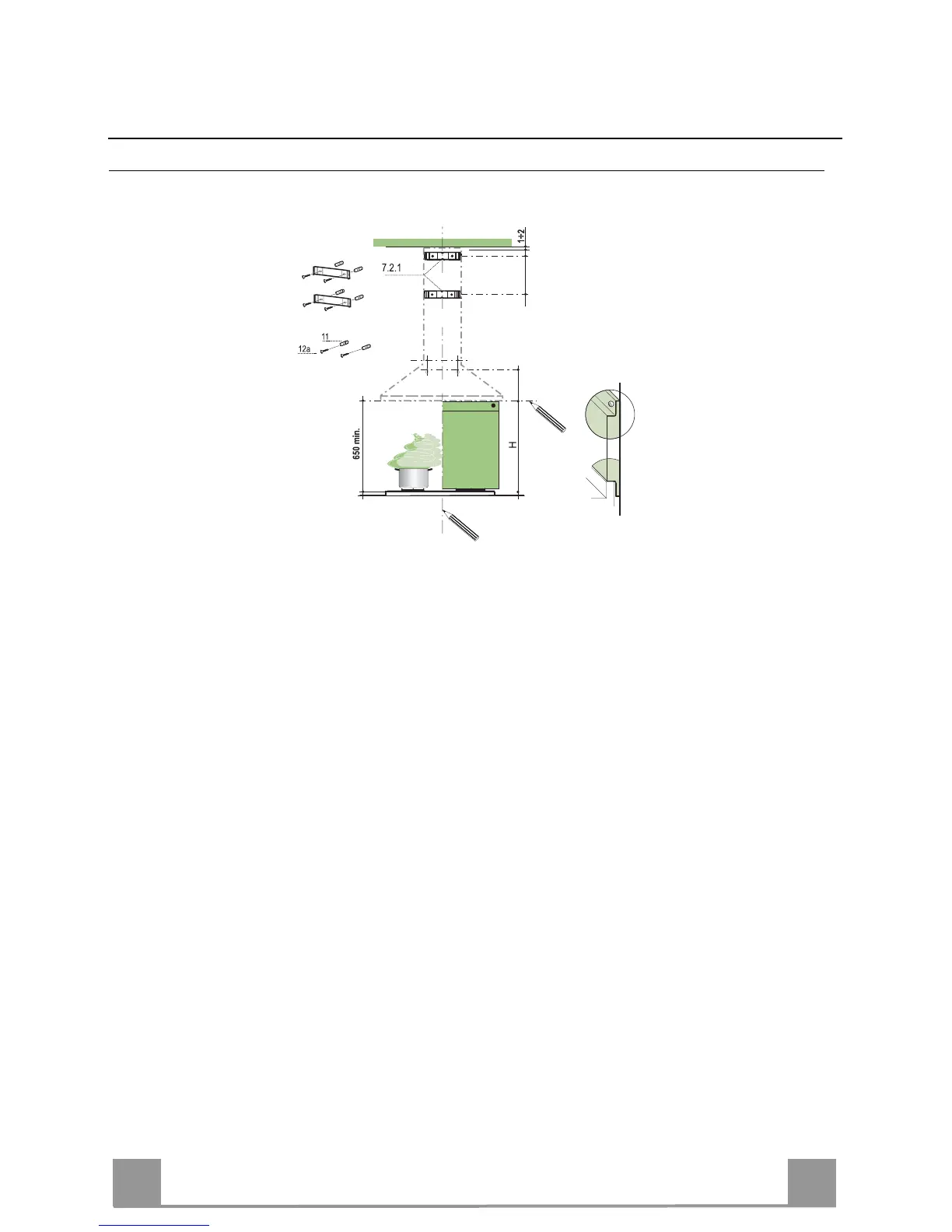

Seinän poraus ja tukien kiinnittäminen
209
X
110 110
Merkitse seinälle:
• pystysuora viiva kattoon tai ylärajaan saakka liesituulettimen asennusalueen keskikohdalle,
• vaakasuora viiva: vähintään 650 mm keittotason yläpuolelle, jos asennus tehdään ilman taustaa, mittaan
H (H = taustan näkyvissä oleva osa) taustan kanssa asentamista varten.
• Aseta tuki 7.2.1 kuten kuvassa 1-2 mm katosta tai ylärajasta niin että sen keskikohta (kolot) on pys-
tysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki 7.2.1 kuten kuvassa X mm ensimmäisen tuen alapuolelle (X = toimitetun ylähormin korke-
us), niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Merkitse viitepiste 110 mm pystysuorasta viitelinjasta ja 209 mm vaakasuoran viitelinjan yläpuolelle.
• Toista toimenpide toiselle puolelle.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
• Laita reikiin tulpat 11.
• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4 ).
• Ruuvaa 2 toimitettua ruuvia 12a (4,2 x 44,4) liesituulettimen rungon kiinnitysreikiin. Jätä seinän ja ruu-
vin kannan väliin 5-6 mm.
TAUSTA (VALINNAINEN)
Tausta asennetaan ennen liesituulettimen rungon asentamista ja, jos se halutaan kiinnittää seinään sekä
ylhäältä että alhaalta, se on asennettava oikealle korkeudelle ennen alatukien asentamista. Koska toimen-
pide on monimutkainen, sen saa suorittaa ainoastaan keittiön asentaja tai pätevä henkilökunta, joka tuntee
kaikkien kalusteiden lopulliset mitat.
Jos kiinnitys tehdään vain ylhäältä, toimi seuraavalla tavalla:
• Aseta tausta alatuen päälle työntäen alareuna ylätason ja seinän väliin, kohdista pystysuoraan viitelin-
jaan.
• Merkitse yläreunan kahden reiän keskipisteet.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
• Laita reikiin tulpat 11.
• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4 ).
• Kiinnitä tausta, jos se asennetaan, toimitetuilla ruuveilla 12a (4,2 x 44,4 ).
