INSTALLAZIONE
Foratura Parete e Fissaggio Staffe
209
X
110 110

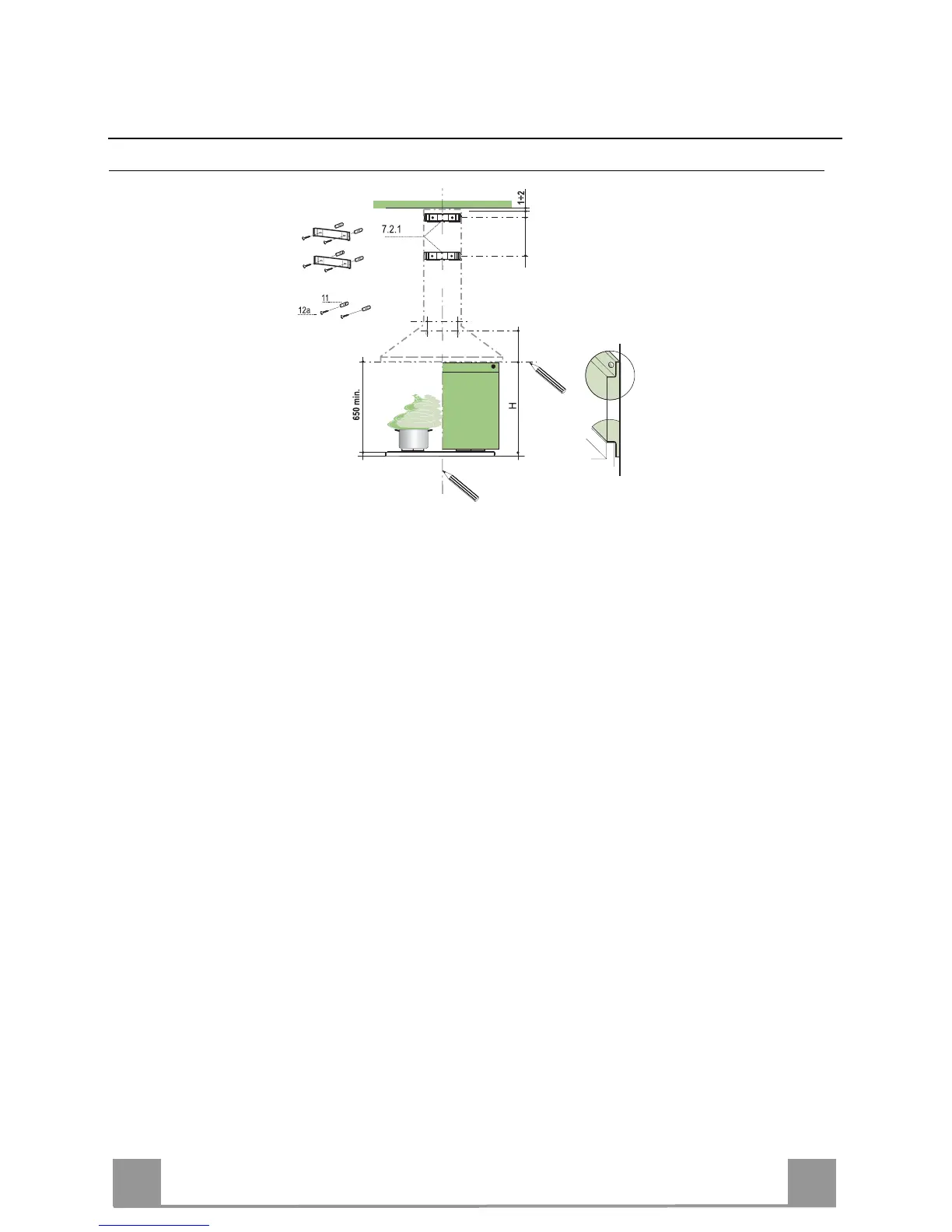

Tracciare sulla Parete:
• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio
della Cappa;
• una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura, per installazione senza Fondale; alla
quota H (H=altezza della parte in vista del Fondale), per installazione con Fondale.
• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo
centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore
in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Segnare come indicato, un punto di riferimento a 110 mm dalla linea Verticale di riferimento, e 209 mm
sopra la linea Orizzontale di riferimento.
• Ripetere questa operazione dalla parte opposta.
• Forare ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le Staffe, utilizzando le Viti 12a (4,2 x 44,4 ) in dotazione.
• Avvitare 2 Viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo Cappa, lasciando uno
spazio di 5-6 mm fra la parete e la testa della vite.
FONDALE (OPZIONALE)
Il fondale va montato prima di montare il Corpo Cappa e, se si desidera fissarlo alla parete sia superior-
mente che inferiormente, è necessario montarlo alla giusta altezza, prima del montaggio delle basi. Essen-
do questa operazione complessa va effettuata solamente dall’installatore della cucina o da personale com-
petente che conosca tutte le dimensioni finali dei mobili.
Limitandosi al solo fissaggio superiore, procedere come segue:
• Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore e la parete, cen-
trandolo sulla linea Verticale di riferimento.
• Segnare i centri dei due fori della faldina superiore.
• Forare ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le Staffe, utilizzando le Viti 12a (4,2 x 44,4 ) in dotazione.
• Se presente, fissare il Fondale, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.
