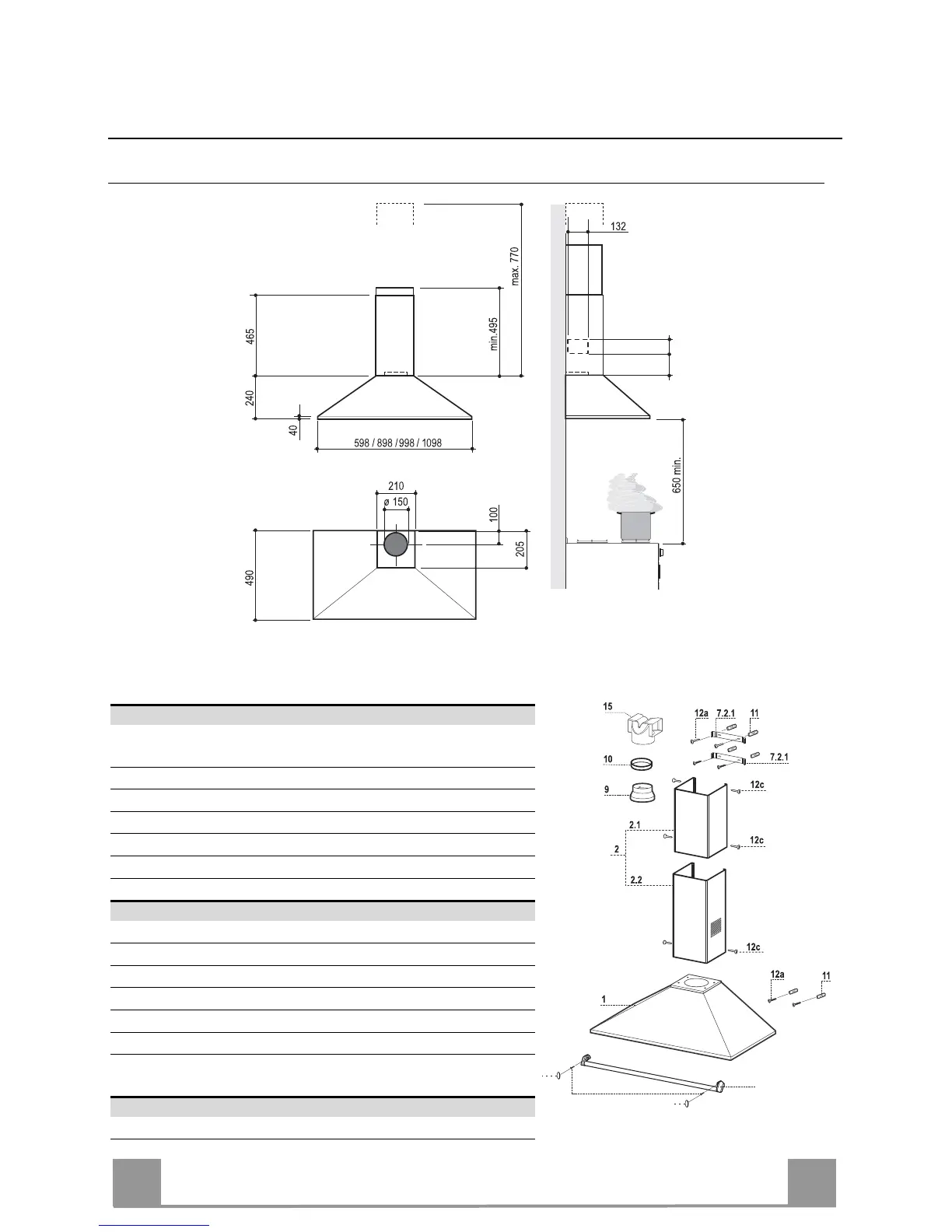

CARACTERÍSTICAS
Dimensões
75 85
Componentes
Ref. Qtd Componentes do produto
1 1 Corpo do exaustor equipado com: Comandos, ilumina-
ção, grupo do ventilador e filtros
2 1 Chaminé telescópica formada por:
2.1 1 Chaminé superior
2.2 1 Chaminé inferior
9 1 Flange de redução ø 150-120 mm
10 1 Adaptar anel ø 120-125 mm
15 1 Conexão da saída de ar
Ref. Qtd Componentes de instalação
7.2.1 2 Suportes de fixação da chaminé superior
11 6 Buchas
12a 6 Parafusos 4,2 x 44,4
12c 6 Parafusos 2,9 x 9,5
16 2 Parafusos M5 x 16 (Opcional)
17 1 Barra para utensílios de cozinha (Opcional)
18 2 Tampas para suporte de utensílios de cozinha (Opcio-
nal)
Qtd Documentação
1 Manual de Instruções
