INSTALACIÓN

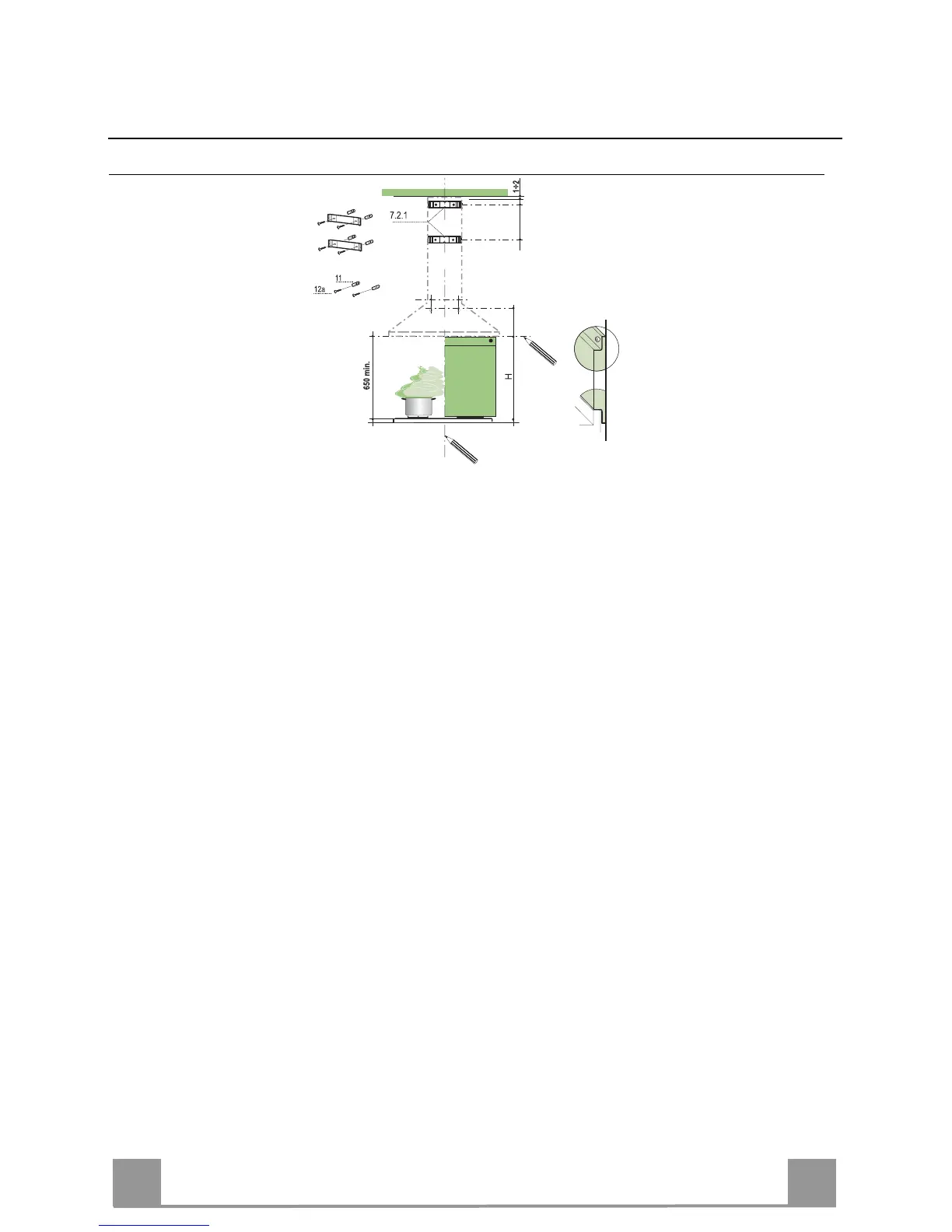

Perforación pared y fijación bridas
209
X
110 110
Trazar en la pared:
• Una línea vertical hasta el techo o al límite superior, en el centro de la zona prevista para el montaje de la campana;
• Una línea horizontal a: 650 mm mín. por encima del plano de cocción, para la instalación sin fondo; a la cota H
(H=altura de la parte visible del fondo), para la instalación con fondo.
• Apoyar como se indica la brida 7.2.1 a 1-2 mm del techo o del límite superior, alineando su centro (muescas) en la
línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
• Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X= altura chimenea superior en dotación),
alineando su centro (muescas) en la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
• Marcar como se indica, un punto de referencia a 110 mm de la línea vertical de referencia, y 209 mm sobre la línea
horizontal de referencia.
• Repetir esta operación por la parte opuesta.
• Perforar con ø8 mm los puntos marcados.
• Introducir los tacos 11 en los orificios.
• Fijar las bridas utilizando los tornillos 12a (4,2 x 44,4 ) en dotación.
• Atornillar 2 tornillos 12a (4,2 x 44,4) en dotación en los orificios para la fijación del cuerpo de la campana, dejando un
espacio de 5-6 mm entre la pared y la cabeza del tornillo.
FONDO (OPCIONAL)
El fondo se debe montar antes de montar el cuerpo de la campana y, si se desea fijarlo a la pared en la
parte superior e inferior, es necesario montarlo a la altura correcta, antes de montar
las bases.
Como se trata de una operación compleja debe ser realizada sólo por el instalador de la cocina o por una
persona competente que conozca las dimensiones finales de los muebles.
Limitándose sólo a la fijación superior, proceder de la siguiente manera:
• Apoyar el fondo sobre la base introducendo el ala inferior entre el plano superior y la pared, centrándolo en la línea
vertical de referencia.
• Marcar los centros de los dos orificios del ala superior.
• Perforar con ø8 mm los puntos marcados.
• Introducir los tacos 11 en los orificios.
• Fijar las bridas utilizando los tornillos 12a (4,2 x 44,4 ) en dotación.
• Si está presente, fijar el fondo utilizando los tornillos 12a (4,2 x 44,4) en dotación.
