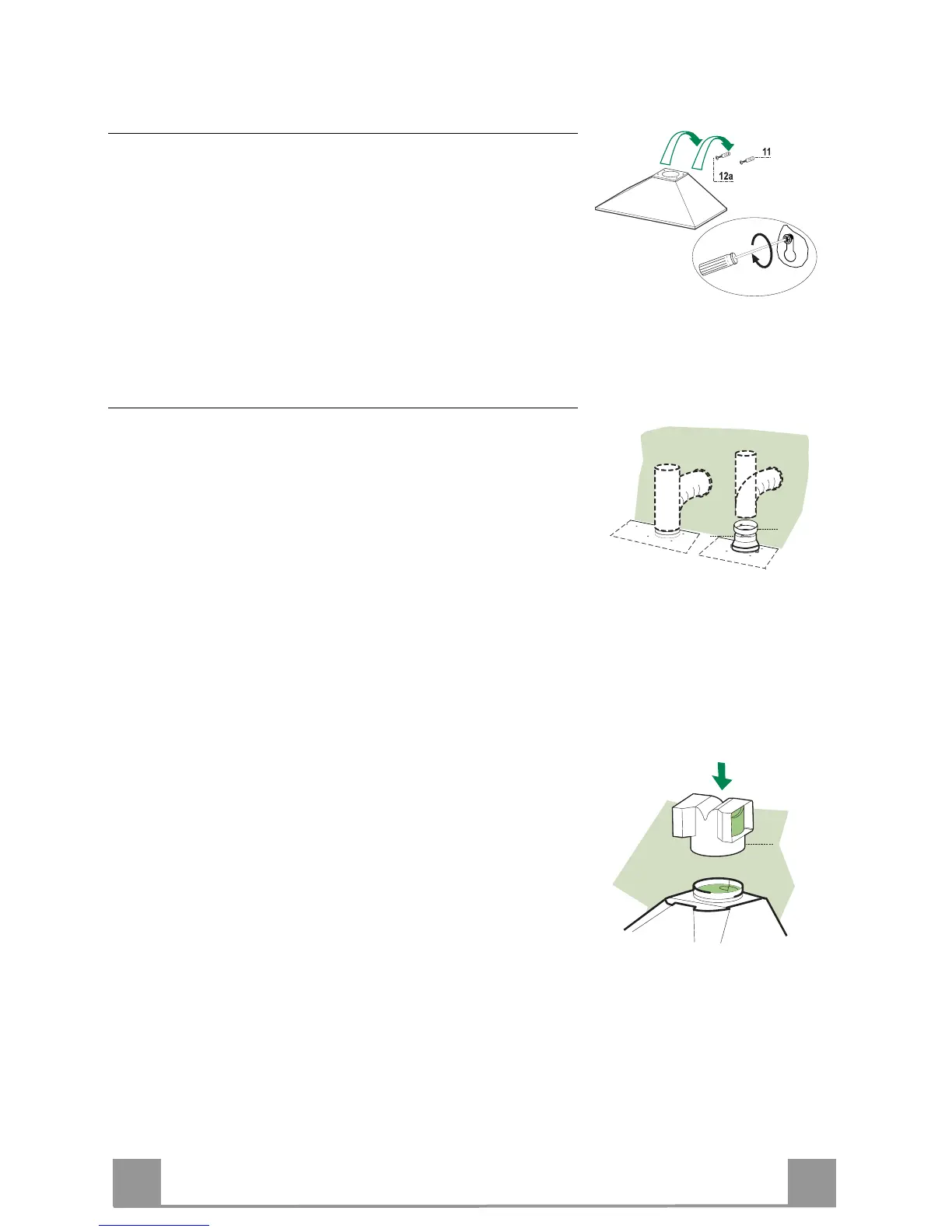

Montage des Haubenkörpers
• Den Haubenkörper bei den Schrauben 12a einhängen.
• Die Halteschrauben 12a definitiv festziehen.
Anschlüsse
LUFTAUSTRITT BEI DER ABSAUGVERSION
Für die Installation als Absaugversion die Haube mittels eines
starren oder flexiblen Rohrs mit ø 150 oder 125 mm anschließen,
das vom Installateur ausgewählt wird.
• Für den Anschluss an ø 125 mm, den Reduzierflansch 9 am
Ausgang des Haubenkörpers und den Vergrößerungsring 10a
ø 120-125 mm am Flansch einstecken.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Die eventuell vorhandenen Aktivkohlefilter ausbauen.
9
ø 125
10
ø 150
ANSCHLUSS IN UMLUFTVERSION
• Das Anschlussstück 15 beim Luftaustritt des Haubenkör-
pers eindrücken.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden
ist.
15
