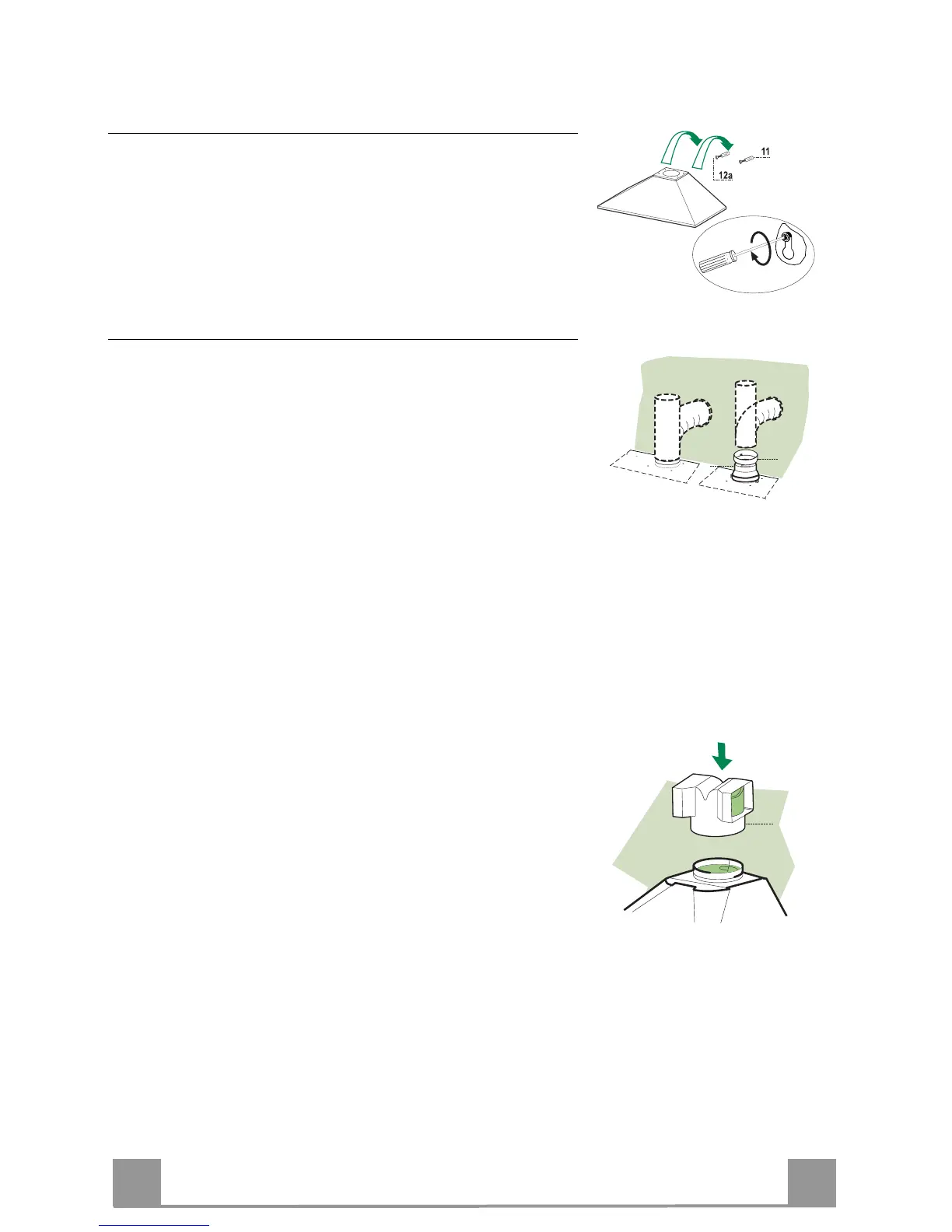

Montaje del cuerpo de la campana
• Enganchar el cuerpo de la campana en los tornillos 12a
predispuestos.
• Apretar definitivamente los tornillos 12a de soporte.
Conexiones
SALIDA AIRE VERSIÓN ASPIRANTE
Para la instalación en Versión Aspirante conectar la Campana
a la tubería de salida mediante un tubo rígido o flexible de
ø150 o 125 mm, cuya selección se deja al instalador.
. Para conexión ø125 mm, insertar la Brida de reducción 9
en la Salida del Cuerpo Campana y el anillo adaptador 10a
ø120-125 mm en la Brida.
. Fijar el tubo con adecuadas abrazaderas ajustables. El ma-
terial necesario no viene en dotación.
. Quitar eventuales Filtros Antiolor al Carbono activo.
9
ø 125
10
ø 150
SALIDA DEL AIRE VERSIÓN FILTRANTE
• Introducir a presión el racor 15 en la salida del aire.
• Comprobar la presencia de los filtros antiolor de
carbón activo.
15
