IT
9
9

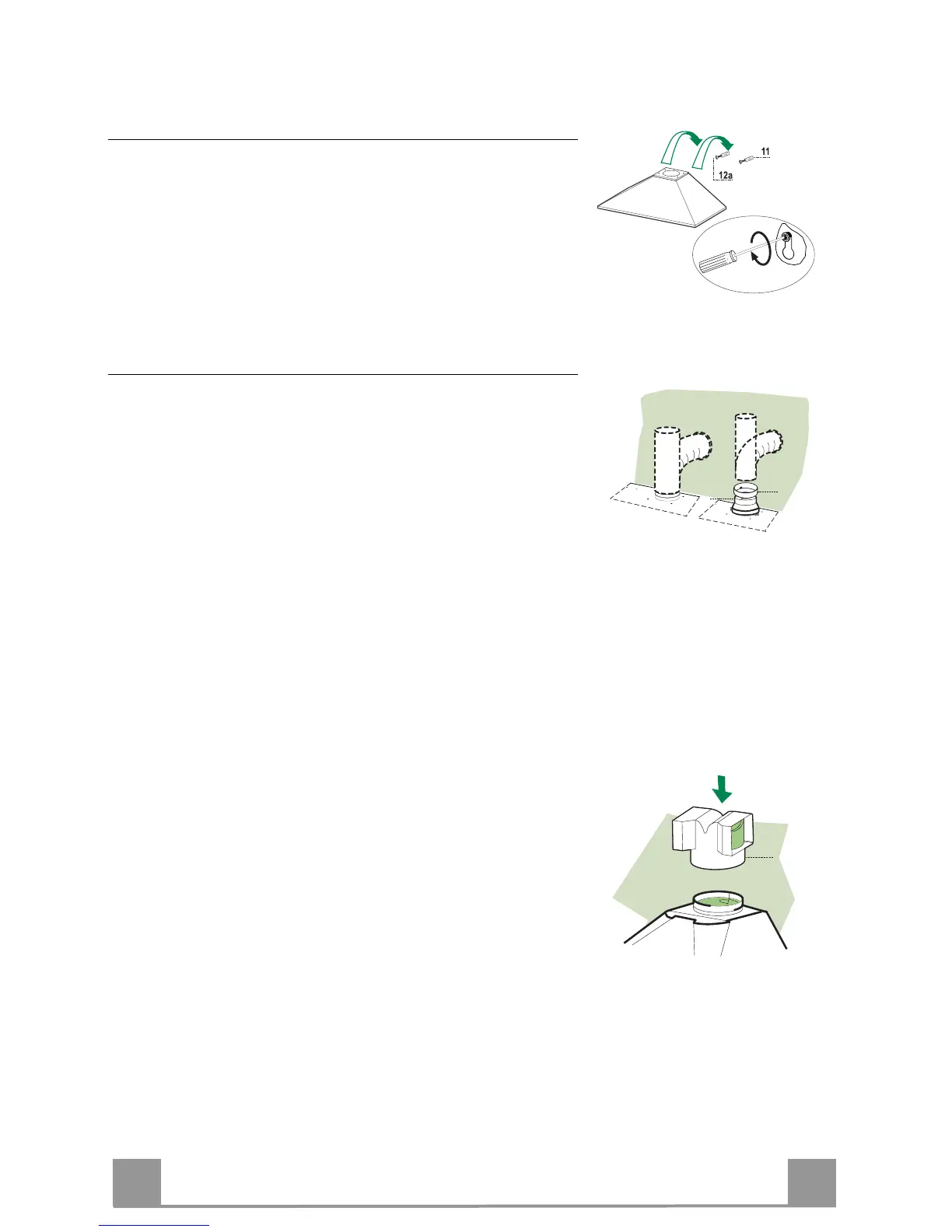

Montaggio Corpo Cappa
• Agganciare il Corpo Cappa alle Viti 12a.
• Serrare definitivamente le Viti 12a di supporto.
Connessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa
alla tubazione di uscita per mezzo di un tubo rigido o flessibi-
le di ø150 o 125 mm, la cui scelta è lasciata all'installatore.
• Per collegamento ø125 mm, inserire la Flangia di riduzione
9 sull’Uscita del Corpo Cappa e l’anello di maggiorazione
10a ø120-125 mm sulla Flangia.
• Fissare il tubo con adeguate fascette stringitubo. Il materia-
le occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
9
ø 125
10
ø 150
USCITA ARIA VERSIONE FILTRANTE
• Applicare a pressione il Raccordo Uscita Aria 15
sull’Uscita del Corpo Cappa.
• Assicurarsi della presenza del Filtro Antiodore al Carbone
attivo.
15
