SE-39
RANSOMES LILLA FOTGÄNGARSERIE
HANDBOK FÖR SÄKERHET, DRIFT
OCH UNDERHÅLL
10 JUSTERINGAR

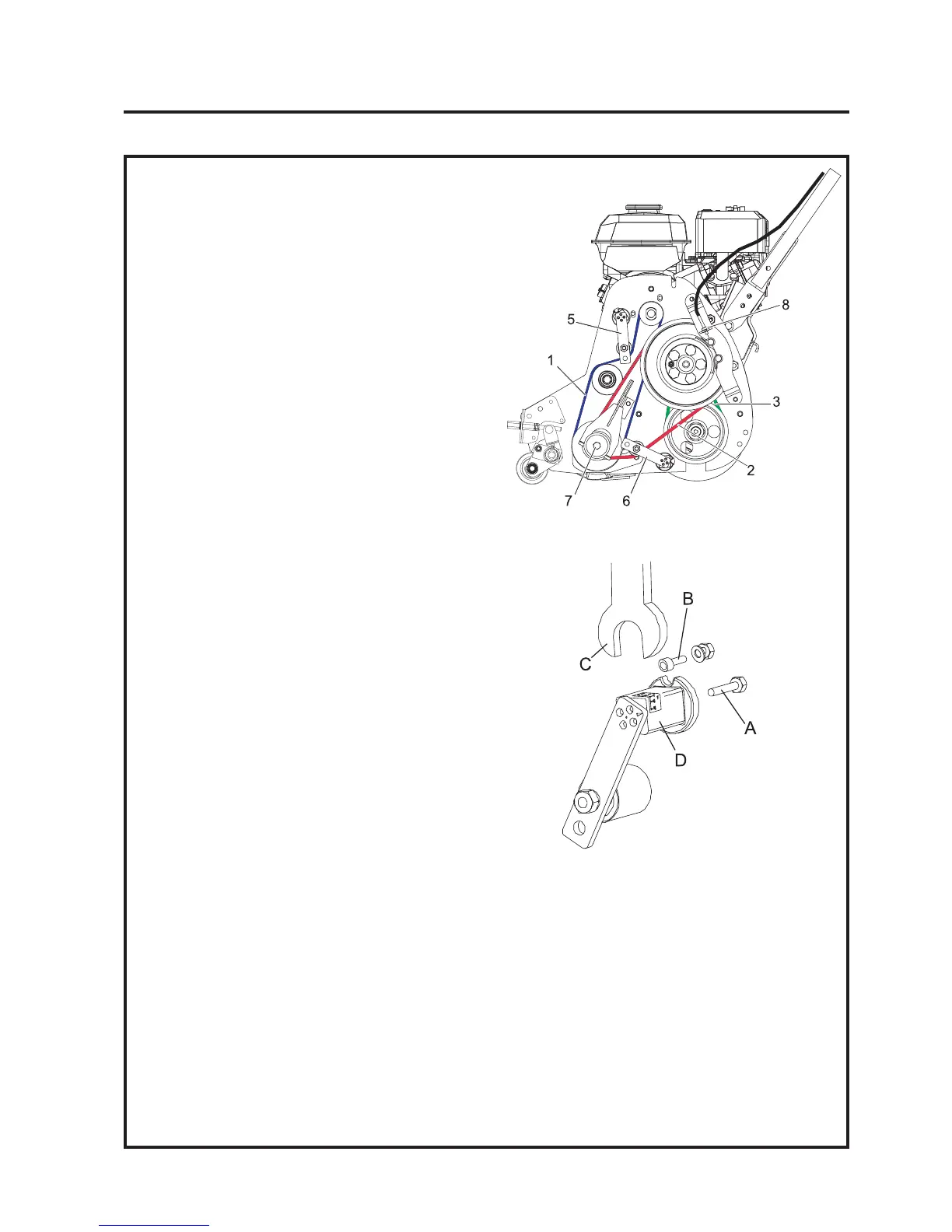

10.10 JUSTERING AV DRIVREMMAR
Gör remmarna åtkomliga genom att demontera
remkåpan.
1 - Primärdrivningens rem
2 - Mellanaxels remdrivning
3 - Slutdrivningens rem
1- Primärdrivningens rem:
Rem 1 har en självjusterande remspännare 5.
2 - Mellanaxels remdrivning:
Rem 2 har en självjusterande remspännare 6.
3 - Slutdrivningens rem:
Rem 3 saknar justering.
Justera remmarna 1 & 2
Primär rem (1)
1. Lossa skruvarna A och B
2. Använd skruvnyckel C på element D och
vrid motsols tills pilen på spännarmen
pekar mot mitten av 0-15° som markerats
på elementets dekal.
3. Spänn åt skruv A och därefter skruv B.
Sekundär rem (2)
1. Lossa skruvarna A
2. Använd skruvnyckel C på element D, vrid
motsols tills löphjulet stramar åt remmen.
Pilen på spännarmen skall peka på den
nominella positionen 0° på dekalen.
3. Spänn åt skruv A (skruv B saknas).
