RANSOMES LILLA FOTGÄNGARSERIE
HANDBOK FÖR SÄKERHET, DRIFT
OCH UNDERHÅLL
10 JUSTERINGAR
10.12 JUSTERING AV HANDTAG

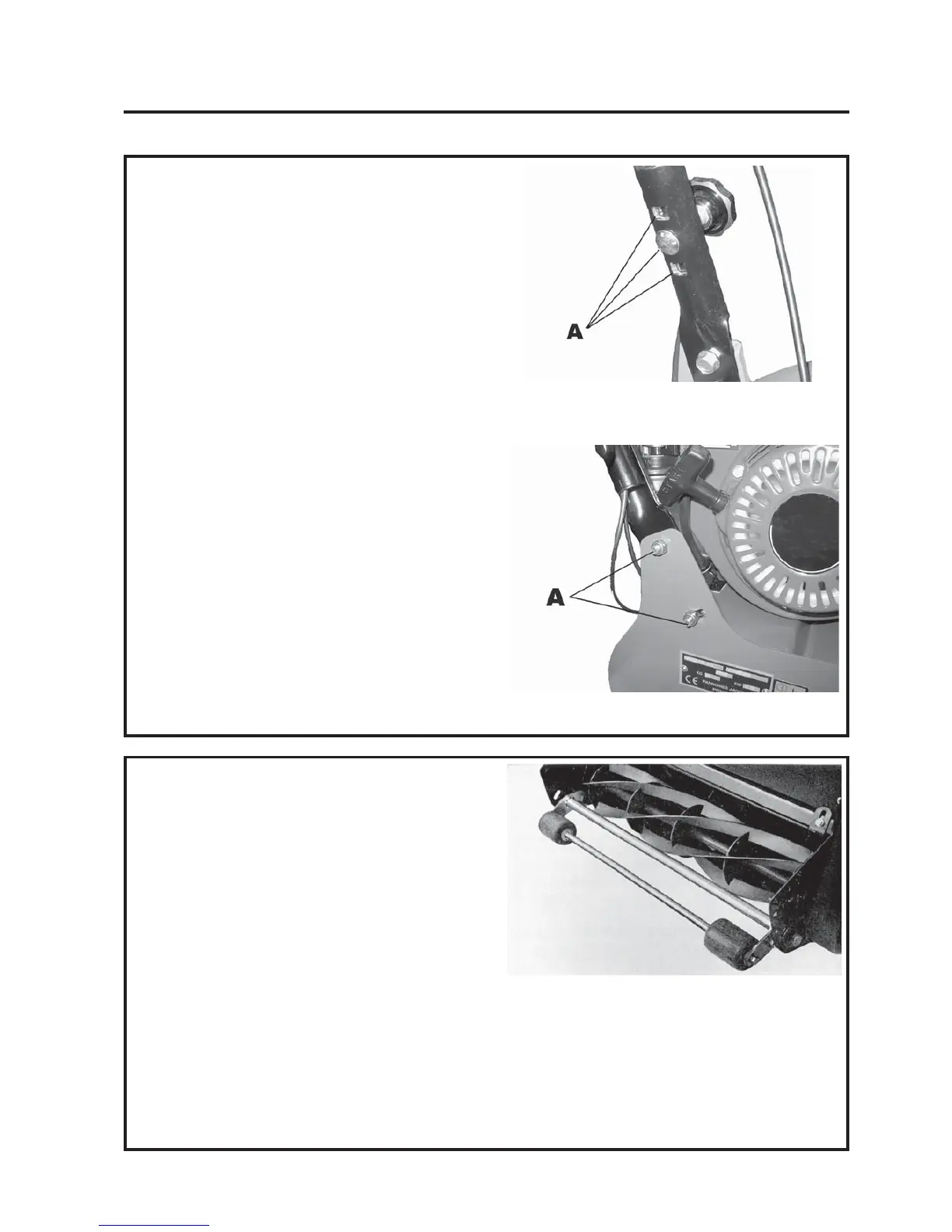

Handtagshöjden kan justeras på två sätt för att
passa operatören.
Där rören ansluter till ramsidorna (A Fig. 10a) och
där handtagen är anslutna till nedre handtagsröret (A
Fig. 10b).
Justering av handtagshöjden:
1. Slacka klammerbultarna (A Fig. 10.11b) för att
justera handtagens vinkel. Dra åt bultarna
igen.
2. För vertikal handtagsjustering demonteras
vagnsbulten från handtagen, för att sedan
sättas tillbaka i passande spår (A Fig.
10.11a), avsluta med att dra åt bulten.
Fig. 10.11a
Fig. 10.11b
10.13 MARQUIS: SIDOVALSAR
För medgivande av klippning av långt gräs kan de
centrala delarna av främre valsen avlägsnas enligt
följande:
1. Skruva ur bultarna och demontera spindel och
valsar.
2. Infoga sprintar in spindeln, placera ut brickor
och yttre valsdelar.
OBS: Sprintar och brickor medföljer maskinen.
3. Hopsättning.
