Elektroanschluß Gasgeräte
• Geräteanschluß nur entsprechend der Installationshin-
weise und den Angaben auf dem Typenschild durch führen
• VDE Vorschriften und Vorschriften der örtlichen Energie-
Versorgungs-Unternehmen beachten!
• Eigene abgesicherte Zuleitung für jedes Gerät
• Wir empfehlen den Einsatz eines
Fehlerstromschutzschalters
• Bauseits: zugängliche allpolige Trennvorrichtung mit
min. 3 mm Kontaktabstand vorsehen.
• Elektro-Anschlußdaten siehe Seite 84:
• Gerät an Potentialausgleich anschließen.
• Sonderspannung auf Anfrage.
• Die Querschnitte der Anschlußleitungen richten sich nach
der Stromaufnahme und den örtlichen Bestimmungen.
• Geltende Normen: EN 60335, IEC 335
Typ 6x1/1 GN, 10x1/1 GN

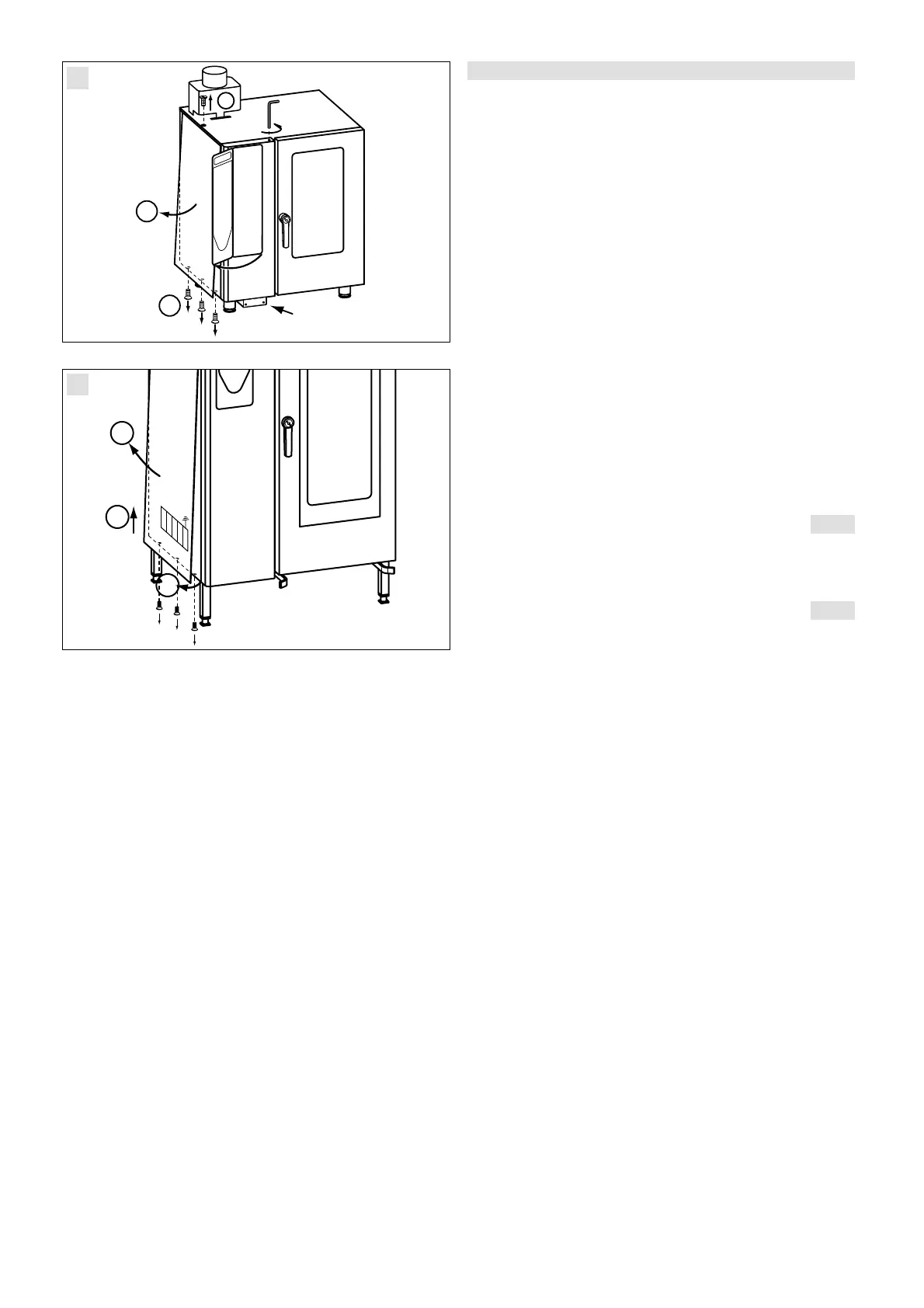

• Der Netzanschlußkasten mit den Anschlußklemmen
befindet sich an der Geräteunterseite. Zugang erfolgt durch
den von vorne abnehmbaren Deckel. Bild 1
Typ 10x2/1 GN, 20x1/1 GN, 20x2/1 GN
• Gerät wird mit ca. 2m langem Anschlußkabel (ohne
Stecker) ausgeliefert. Bild 2
Netzanschluß:
• Polung des elektrischen Anschlusses beachten!
• Farbcodierung der Adern:
gelb/grün = Schutzleiter, blau = Neutralleiter (Nulleiter)
braun oder schwarz = Phase L1 (L2,L3)
Achtung!
Bei falscher Polung keine Brennerfunktion!
Bei Störung der Brennerfunktion der ClimaPlus Geräte
leuchtet in der EXPERT-Anzeige RESET auf.
Bei allen anderen Geräten leuchtet im Anzeigefeld neben
dem Uhrensymbol (rES) auf.
Nach 15 Sek. ertönt ein akustisches Signal. Durch drücken
der RESET-Taste wird der automatische Zündvorgang neu
eingeleitet.
Geräteanschlüsse, genaue Bemaßung und
Anschlußpunkte siehe Seite 84 - 95
Legende zu Seite 86 - 95 :
1 = Gemeinsamer Wasserzulauf (Kaltwasser)
2 = Wasserzulauf Kaltwasser
3 = Wasserzulauf Weich- bzw.Warmwasser
4 = Wasserablauf
5 = Elektroanschluß
6 = Potentialausgleich
7 = Gasanschluß
