2
P
Ligação eléctrica dos aparelhos a gás
• Realizar a ligação eléctrica de acordo com as instruções de
instalação e os dados na chapa de características.
• Cumprir as normas VDE e os regulamentos locais da
Companhia de Electricidade local !
• Deve existir um cabo de ligação próprio para cada aparel-
ho, devidamente protegido.
• Recomenda-se a instalação de um disjuntor de corrente de
defeito.
• Do lado da instalação deve ser previsto um seccionador
omnipolar com distância de isolamento entre os contactos
de pelo menos 3 mm, de fácil acesso.
• Ligar o aparelho ao sistema de compensação de potencial.
• Tensões especiais a pedido.
• Os dados de ligação eléctrica constam da página 84
• As secções dos cabos de ligação dependem do consumo
de corrente e dos regulamentos locais.
• Normas aplicadas: EN 60335, CEI 335

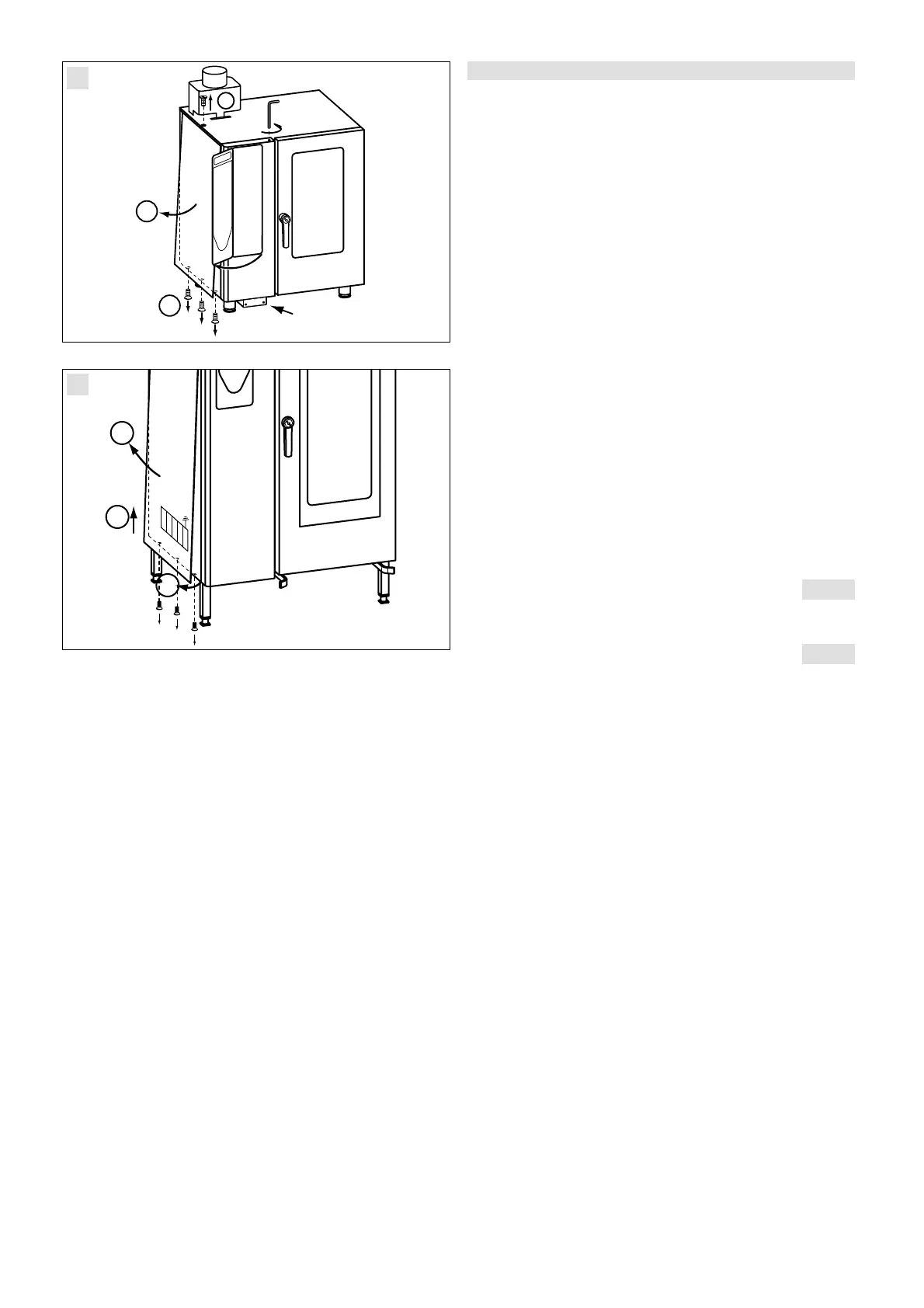

Ligação eléctrica dos tipos 6x1/1 GN, 10x1/1 GN
• A caixa de ligação à rede, com os bornes de conexão,
está situada na face inferior do aparelho. O acesso é feito
através da tampa removível,que se encontra à
frente. Fig. 1
Ligação eléctrica dos tipos 20x1/1 GN e 20x2/1 GN
• O aparelho é fornecido com cabo de ligação de cerca
de 2 m de comprimento (sem ficha). Fig. 2
Ligação à rede:
• Atenção à polaridade da ligação eléctrica !
• Codificação dos fios:
Amarelo/verde = condutor de protecção, azul = neutro
Castanho ou preto = fase L1 (L2, L3)
Atenção !
No caso de erro de polaridade, os queimadores não
funcionam !
Em caso de problemas no funcionamento dos queimadores
dos aparelhos ClimaPlus, ilumina-se o LED da tecla RESET.
Em todos os outros modelos ilumina-se no display, ao lado
do símbolo de relógio, a indicação (rES).
Após 15 segundos soa um sinal acústico. Mediante
actuação da tecla RESET, o processo de ignição automática é
reiniciado.
Ligação dos aparelhos, dimensões exactas e pontos
de ligação, ver pág. 84 a 95
Legendas para páginas 86 a 95
1 = Entrada comum de água (fria)
2 = Entrada de água fria
3 = Entrada de água branda ou quente
4 = Saída de água
5 = Ligação eléctrica
6 = Compensação de potencial
7 = Ligação gás
