Rational CPC Series User Manual

5mm
I
II
III
1
I
II
III
L
1
L
2
L
3
N
2
E
Conexión eléctrica
• Conectar el aparato sólo de acuerdo con las instrucciones
de instalación y las indicaciones que Fig.n en la placa
indicadora de tipo
• Observar las normas VDE y las prescripciones de la
compañía local de abastecimiento de energía.
• Una línea de entrada para cada aparato protegida por
fusibles
• Aconsejamos utilizar un conmutador de protección contra
corriente de defecto
• En el local de instalación: dispositivo de separación de toda
fase con un mínimo de 3 mm de distancia entre contactos.
• Conectar el aparato a un sistema de compensación de
potencia.
• Datos de conexión eléctrica, véase página 84:
• Las secciones de los cables de conexión se rigen por la
absorción de corriente y las disposiciones locales.
• Normas vigentes: EN 60335, IEC 335
• Modelos 6x1/1 GN: Este aparato es indicado para operación
con una red de suministro de tensión cuya impedancia en
el punto de conexión de la red doméstica sea inferior a
0,32 ohmios. En caso de dudas en cuanto concierne a la
impedancia de la red, consultar a la abastecedora eléctrica
local.

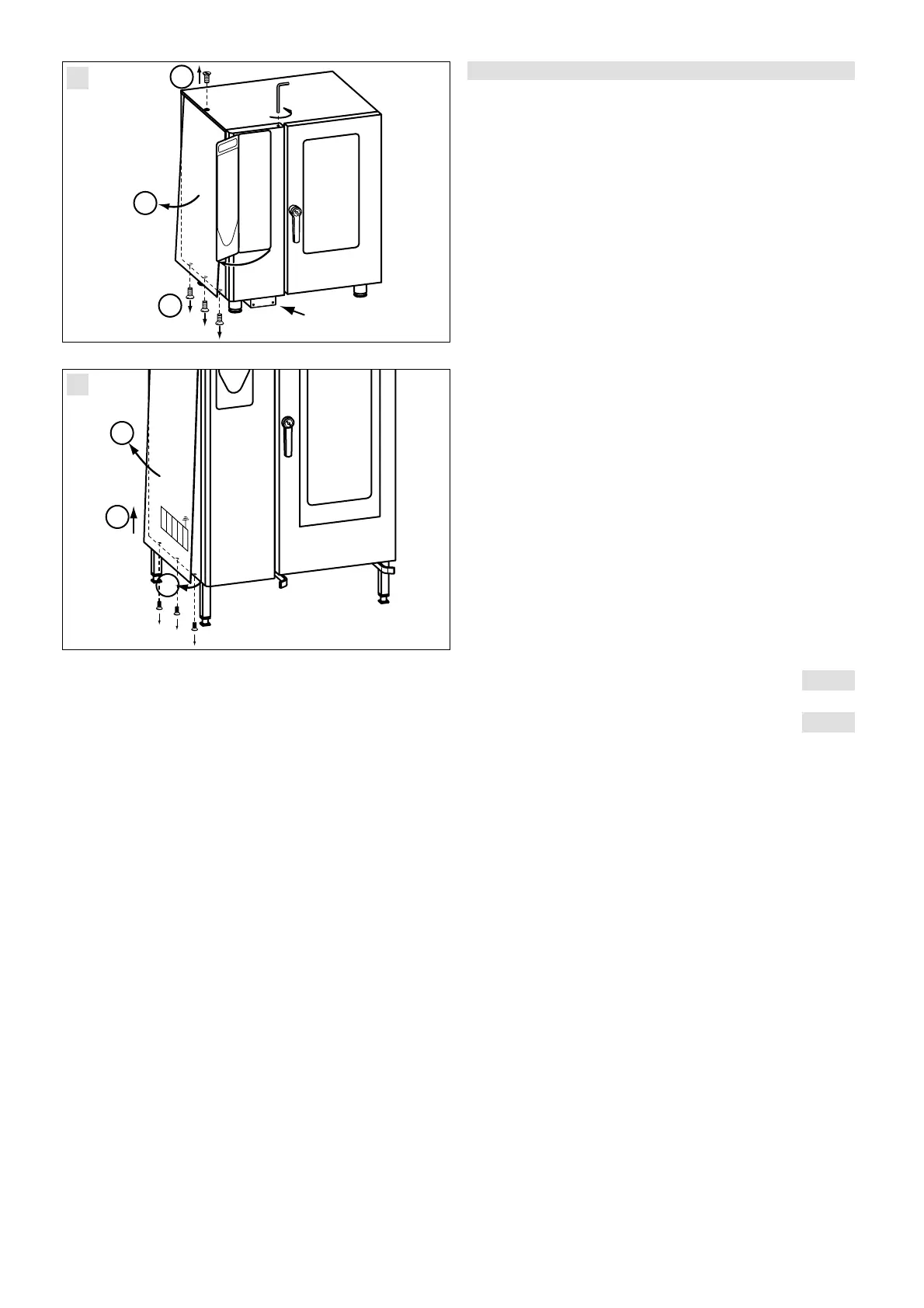

Modelos 6x1/1 GN, 10x1/1 GN
• La caja de alimentación de la red con las regletas de
bornes se encuentra en la parte inferior del aparato.Su
acceso se obtiene retirando la tapa extraíble de la parte
frontal. Fig. 1
Modelos 10x2/1 GN, 20x1/1 GN, 20x2/1 GN
• Retirar la pared lateral izquierda Fig. 2
• Los bornes de conexión de encuentran detrás de la pared
lateral izquierda desmontable.
Conexión a la red:
• Conectar un cable de alimentación del tipo H07RN-F, como
mínimo, y apretar con tornillos PG (descarga de tracción)
• Conectar el cable de alimentación según el esquema
siguiente:
Bornes de conexión grises: L1, L2, L3 (independientemente
del campo de giro)
Borne de conexión azul: Conductor neutral (sólo 3N AC)
Borne de conexión amarillo-verde: Conductor de protección
• El esquema de corriente se halla detrás del panel de
mando abatible.
• Tensión especial según demanda.
Conexiones de los aparatos, dimensiones exactas y
puntos de conexión, véanse las páginas 84 hasta 95.
Leyendas de las páginas 86 hasta 95:
1 = Entrada común de agua (agua fría)
2 = Entrada de agua fría.
3 = Entrada de agua de remojo y caliente
4 = Salida de agua
5 = Conexión eléctrica
6 = Compensación de potencia
7 = Conexión de gas
