UV-USA SCC_WE, CM_P V04, 02/2013
19

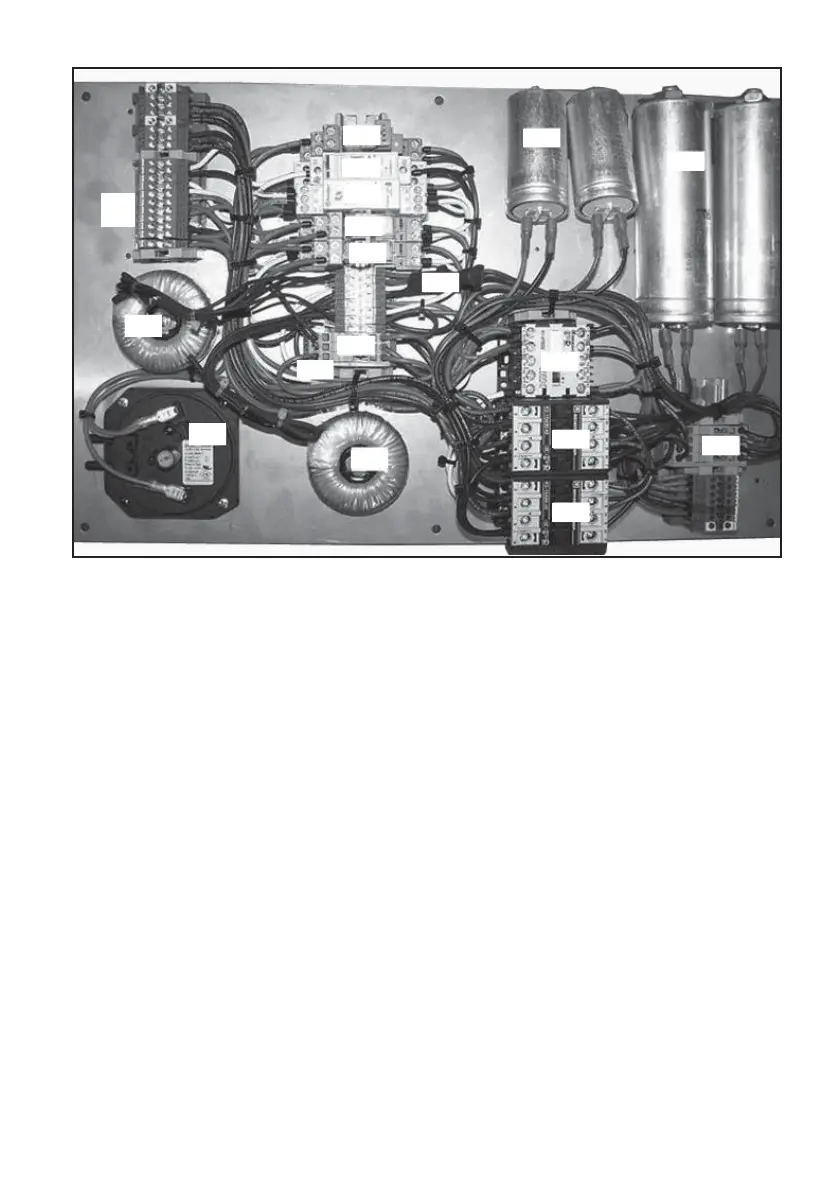

Pce. Désignation plan Référence
de câblage
1. Transformateur Tr1 3037.0254
2. Pression différentielle D1 3017.1014
3. Relais 110V 1U Rel1 40.04.302
4. Relais à impulsions Rel5 40.04.231
5. Relais temporisé Rel4 3035.0393
6. Relais 24V 2U Rel2 40.04.303
7. Relais 24V 2U Rel3 40.04.303
8. Redresseur en pont Br1 40.03.367
9. Fusible 0,315A F2 + F3 3019.0135
10. Fusible 6,3A F1 3019.0122
11. Transfor.110>24V Tr2 3037.0254
12. Contacteur mini 24V K3 40.04.306
13. Contacteur 24V K1 40.04.305
14. Contacteur 24V K2 40.04.305
15. Fusible 6,3A F4 à F7 3019.0122
16. Condensateur 14 ȝF C1,C2 40.04.229
17. Condensateur 40 ȝF C3,C4 40.04.230
Désignation Référe. Qté.
Interface pcb A 8 42.00.031 1
Câble de commande W26 40.02.008 1
Câble de commande W23 40.02.049 1
Câble de commande W24 40.02.050 1
Aimant Y1 (électro-aimant) 3035.0494 1
Interrupteur principal T1
40.04.356
1
DEL verte LED3 40.04.308 1
DEL rouge LED2 40.04.166 1
DEL jaune LED1 40.04.165 1
Ventilateur d'extraction, taille 61/101 60.72.701 2
Ventilateur d'extraction, taille 62 60.72.701 2
Filtre à graisse (côté gauche) 60.72.440 1
Filtre à graisse (côté droit) 60.72.441 1
Filtre à fibres 60.72.556 1
Adaptateur pour joint (pièce 1) 61/101 60.72.431 1
Adaptateur pour joint (pièce. 1) 62 60.72.433 1
Conduite d'évacuation (pièce 5) 60.70.735 1
Flexible en silicone Ø 10 mm 2110.1008 1
1
2
3
4
5
6
7
9
10
11
8
12
13
14
15
16
17
A
