Cher client,
Veuillez lire attentivement le manuel d'installation
avant de procéder à l'installation de la hotte.
Attention :
- Ultravent peut être utilisée avec les appareils
SCC et CM 61/101/62
- Ultravent est dotée d'un contact à pression dif-
férentielle Le contact à pression différentielle
se charge d'arrêter le four mixte lorsque le flux
d'air dans le filtre à charbon est réduit
à env. 75% (filtre encrassé)
Le contact à pression différentielle doit être
réglé durant l'installation (voir page 25).

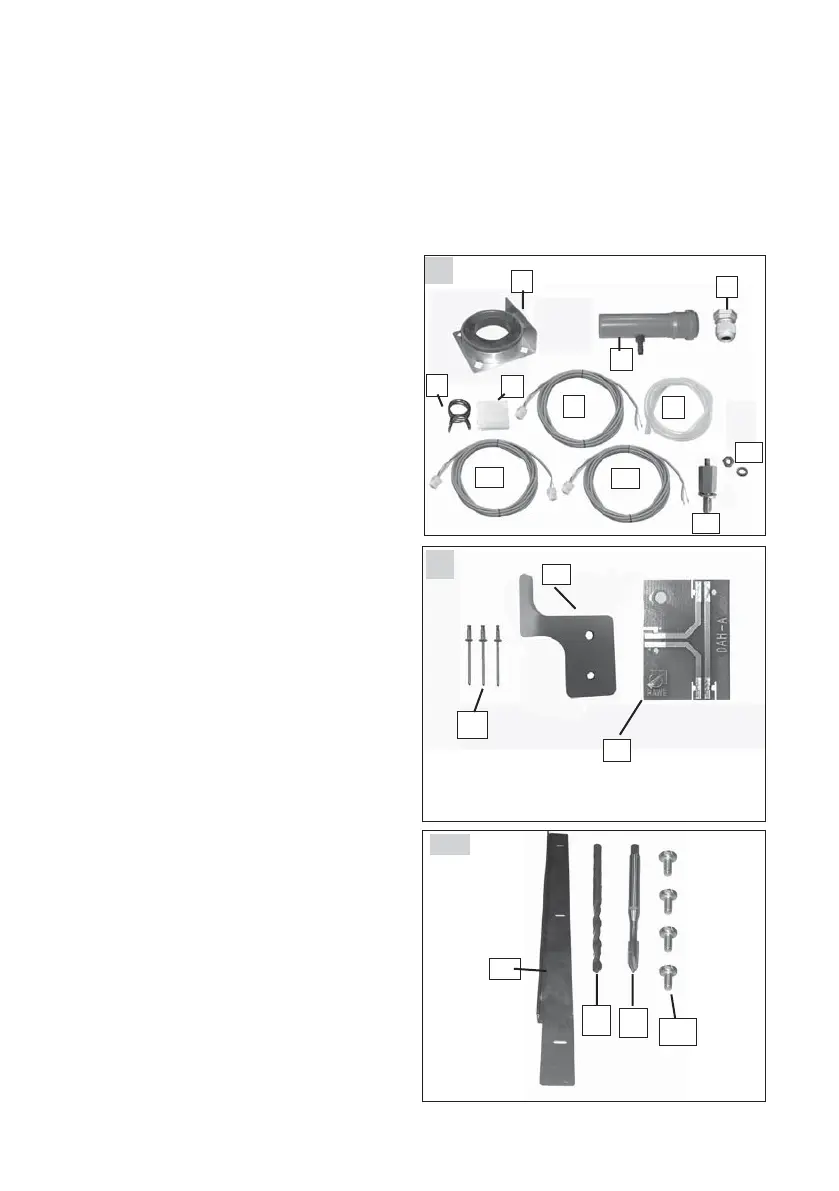

Les accessoires suivants sont inclus dans le kit
Ultravent (voir figures 1 et 2) :
Pièce Désignation Qté. :
1 Adaptateur pour joint tuyau d'air 1
2 Presse-étoupe câbles 2
Câble de connexion au terminal X23 (W26) 1
4 Attache-câble autocollante 5
5 Conduite d'évacuation 1
6 Flexible en silicone env. 5 ft
7 Attache-tuyau 2
8 Câble de connexion 1
Interface pcb A8 vers cpu pcb X27 (W23)
9 Câble de connexion 1
nterface pcb A8 vers Ultravent 4/5 (W24)
10 Boulons de serrage 1
11 écrou 1
12 Tôle de sécurité 1
13 Rivet 3
14 Interface pcb A8 1
Pièces supplémentaires uniquement 6x2/1 GN
appareil (fig. 2a)
15 Déflecteur 1
16 Bit 1
17 Taraud 1
18 Vis 4
- Déflecteur en caoutchouc
Manuel d'utilisation
1. Livraison
Déballez l'appareil avec précaution lors de la
livraison et vérifiez qu'il n'a subi aucun dommage
pendant le transport (suivez les instructions sur
l'emballage). Déballez l'ensemble des éléments
fournis.
2
12
1
1
2
3
7
4
6
5
8
9
14
13
15
16
17
18
2a
10
11
