Rational UltraVent User Manual

UV-USA SCC_WE, CM_P V04, 02/2013
21

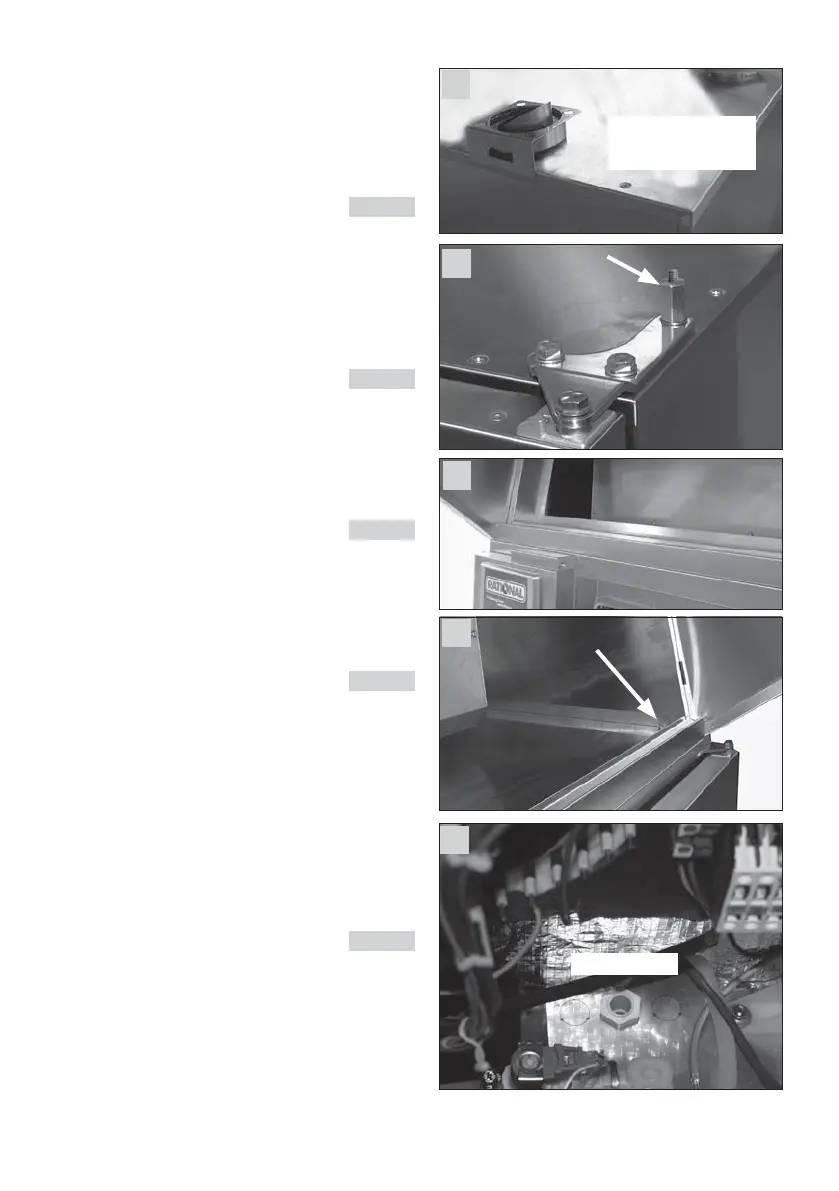

2. Installation de la hotte aspirante
2.1 Raccordement de la hotte sur le four mixte :
- Débranchez le four mixte de l'alimentation
électrique
Placez le joint (fig. 1, pièce 1) sur l'aération
(conformément aux indications d'installation)
.fig. 3
- Vérifiez que la porte de l’appareil soit réglée
correctement
- Enlevez la vis arrière située en haut de la char-
nière de porte et remplacez-la par le boulon de
fixation avec la rondelle de calage (pos. 7)
fig. 4
- Placez la hotte UltraVent sur l'appareil avec
précaution fig. 5
- Enlevez les filtres à graisse et le média filtrant en
fibre
- Fixez la hotte UV à l’aide de l’écrou et de la
rondelle (pos. 11) sur le boulon de serrage fixé
au préalable.. fig. 6
- Ouvrez le panneau gauche
- Le fond du compartiment électrique est pourvu
de préperçages. Percez-en un et fixez le
presse-étoupe câbles (fig. 1, pièce 2) fig. 7
7
3
Presse-étoupe
Adaptateur pour joint
Tuyau d'aération
4
6
5

Rational UltraVent Specifications

General

Material	Stainless Steel
Compatibility	iCombi Pro / iCombi Classic
Category	Ventilation Hood
Airflow Capacity	Varies depending on iCombi Pro/Classic model
Noise Level	Varies depending on iCombi Pro/Classic model
Power Consumption	Varies depending on iCombi Pro/Classic model
Voltage	Varies depending on iCombi Pro/Classic model
Dimensions	Varies depending on iCombi Pro/Classic model
Weight	Varies depending on iCombi Pro/Classic model
Type	Condensation hood with condensation technology
