UV-USA SCC_WE, CM_P V04, 02/2013
22
12
Fixez à l'aide des
attaches-câbles
autocollantes
9
Term.: 1/2
Câble de com-
mande vers
pcb X23 (W26)
10
K8
X1
K2
K1
K5
X19
X75
K4
K3
K10
K9
G3
+
X23
X20
F1
F2
X21
K6
K7
K11
K12
X14
+
X13
LED V68
F2
2AT
F1
2AT
Depuis Ultravent (term. 1/2)
X26
X27
X8
X11
X13
X14
X23
X21
X18X19X20
F1
Depuis Ultravent (term. 1/2)

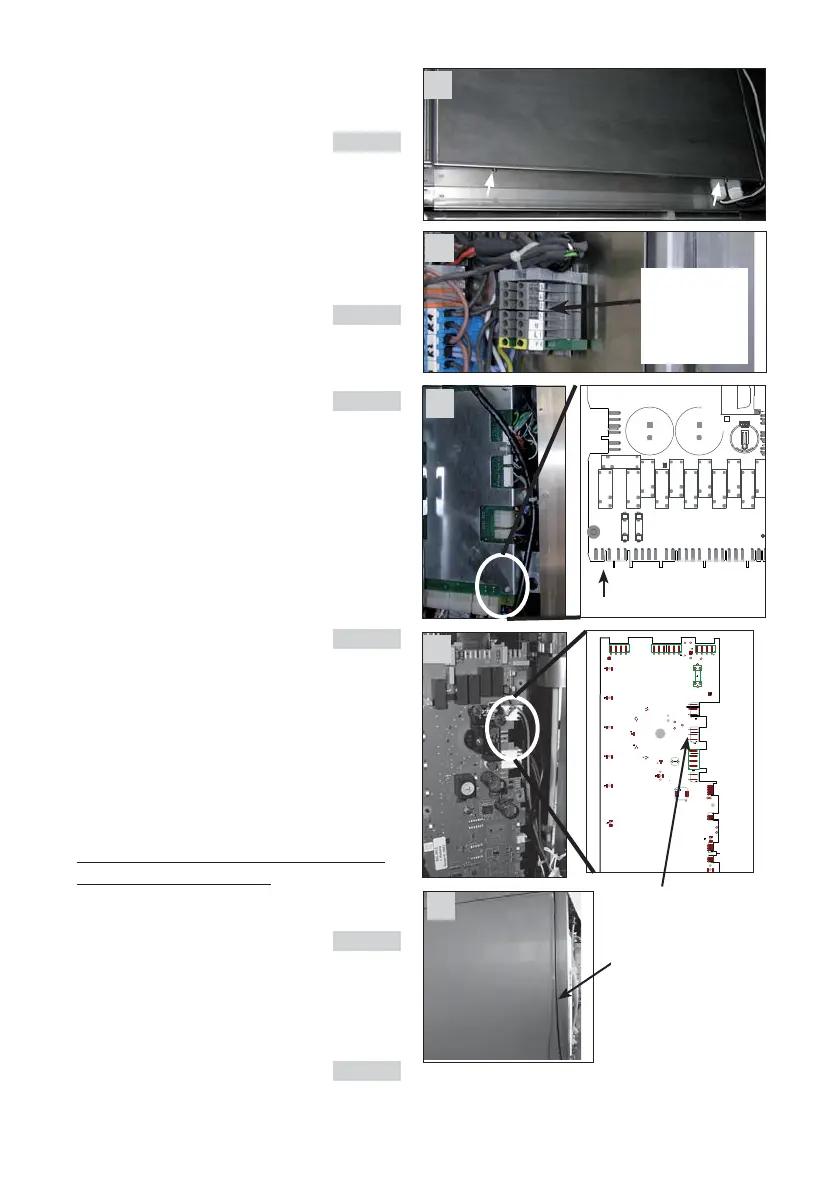

2.2 Branchement du câble de commande
- Un boîtier d'alimentation se situe à l'arrière d'
UltraVent® ouvrez-le en desserrant les vis.
fig. 8
- Pour le branchement, passez lez câbles à
travers les presse-étoupes correspondants dans
le boîtier d'alimentation.
- Le câble de commande W26 (fig. 1, pièce 3) est
compris dans le kit Ultravent. Branchez ce câble
comme suit : fig. 9
- sur les appareils SCC_WE : fig. 10
Branchez le câble de commande W26 avec le
terminal X23 du pcb cpu
-sur les appareils CM_P: fig. 11
Branchez le câble de commande W26 sur X23
du pcb opérateur
- Passez le câble noir à travers le presse-étoupe
puis par l'arrière du four mixte vers le boîtier
d'alimentation d'Ultravent®.
- Le câble de commande est doté d'un fil vert,
blanc et marron.
- Seuls les fils vert et blanc sont nécessaires
au branchement d'Ultravent
Branchez le fil vert à la borne1 et
le fil blanc à la borne 2 du boîtier d'alimentation
Ultravent fig 9
Isolez le fil marron
- Le câble peut être fixé à l'arrière du dispositif à
l'aide des attache-câbles autocollantes fournies
(fig.1 pièce 4) fig. 12
8
11
