UV-USA SCC_WE, CM_P V04, 02/2013
23
13
X27.2
1
2
X23.1
1
2
X27.1
1
2
X27
11
22
A1
I/O-PCB (SCC)
CPU-PCB (SCC_WE)
4
5
W23
Rel3
Error relay
Rel2
Filter relay
Ultravent
Combi steamer
W24
S3
Door contact switch
W25
A8
Interface pcb
Operator-PCB (CM, CM_P)
Rel1
“On” relay
bornes 4 et 5 vers
X23.1 de A8
14
X23.1
X27.2
X27.1
A8
Branchements électr-
iques
PE = terre jaune/vert
L = phase gris
N = neutre bleu

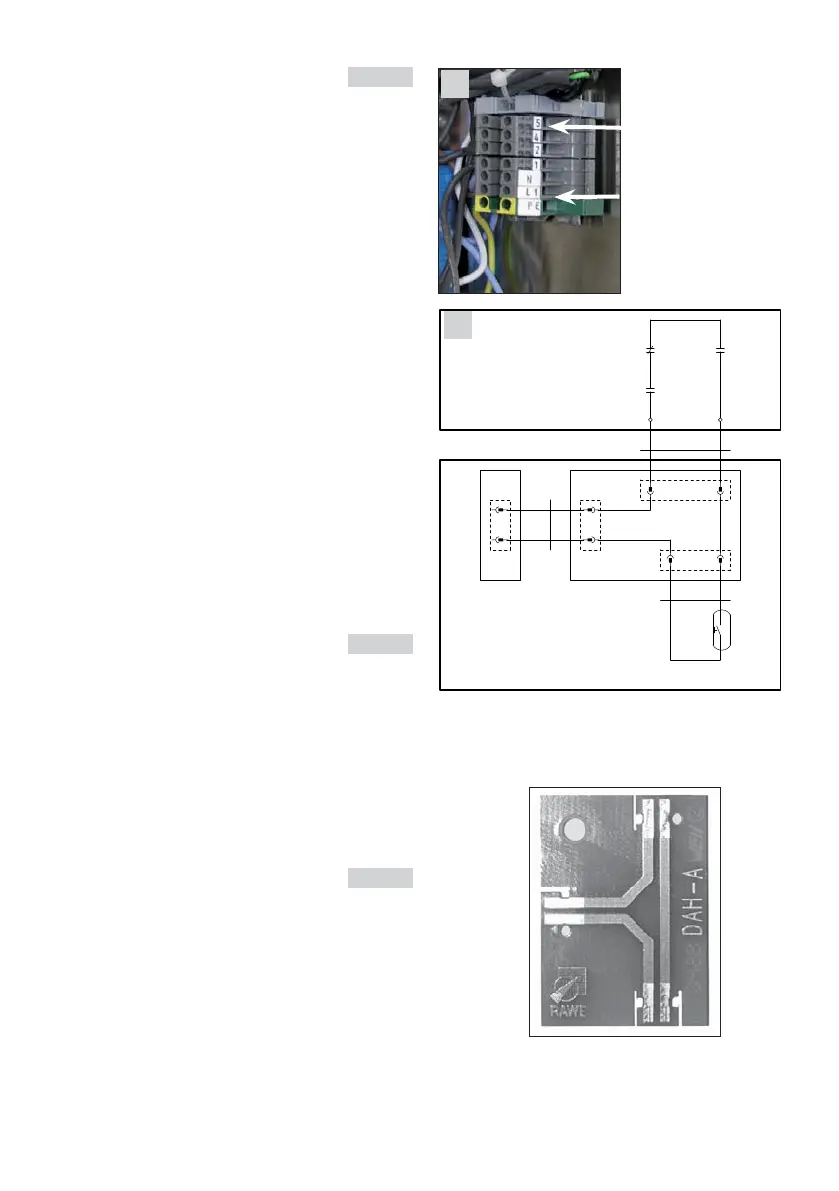

2.3 Alimentation électrique de la hotte fig. 13
- Le branchement électrique d'Ultravent doit être
effectué conformément à la réglementation
locale en vigueur.
Avant de débrancher la prise ou de rebrancher
l'alimentation électrique, assurez-vous que
l'interrupteur principal soit en position "off".
- Ultravent est livrée sans cordon d'alimentation.
Les bornes de branchement électrique se situent
dans le boitier d'alimentation à l'arrière
d'Ultravent.
Code couleur des bornes :
PE = terre jaune/vert (terre)
L = phase gris (
N = neutre bleu
- Une borne de mise à terre est située à l'arrière
de la hotte. Reliez la hotte à la terre en utilisant
un câble adapté
2.4 Le four mixte Rational et Ultravent sont
reliés électriquement. Les conditions
suivantes doivent être remplies pour que le
four mixte puisse fonctionner :
a) UV doit être sous tension en position "ON".
b) Tous les filtres (charbon et graisse) doivent
être installés correctement. Interrupteurs à
lames supplémentaires contrôlent cela.
Pour brancher le circuit, veuillez procéder
comme suit : fig.14
1. Une interface pcb (A8) supplémentaire est livrée
avec le kit Ultravent. Fixez-la sur la plaque de
montage du four mixte à un endroit adapté.
2. Le câble W24 (fig. 1 pièce 9) fait également
partie du kit. Branchez ce câble à X23.1 de
l'interface pcb (A8).
3. Passez le câble W24 du compartiment électrique
à travers le presse-étoupe et faites-le passer
dans le boîtier d'alimentation Ultravent. Branchez
le fil marron à la borne 4 et le fil noir à la borne 5
du boîtier d'alimentation fig.13
4. Enlevez le connecteur bipolaire X27 (contacteur
de porte)
du pcb cpu (appareils SCC_We ) ou
X27 pcb opérateur (appareils CM_P )
5. Branchez le contacteur de la porte à la borne
X27.2 du tableau de l'interface pcb (A8).
6.
Le kit comprend également le câble W 23 (fig. 1 pièce
8).
Branchez ce câble sur X27.1 de l'interface
pcb (A8); branchez l'autre extrémité sur X27 du
pcb opérateur (appareils CM_P) ou sur X27 du
pcb cpu (appareils SCC_WE).
