2.5 Eau de condensation
- Un raccordement de vidange pour l'eau conden-
sée se trouve à l'arrière d'Ultravent.

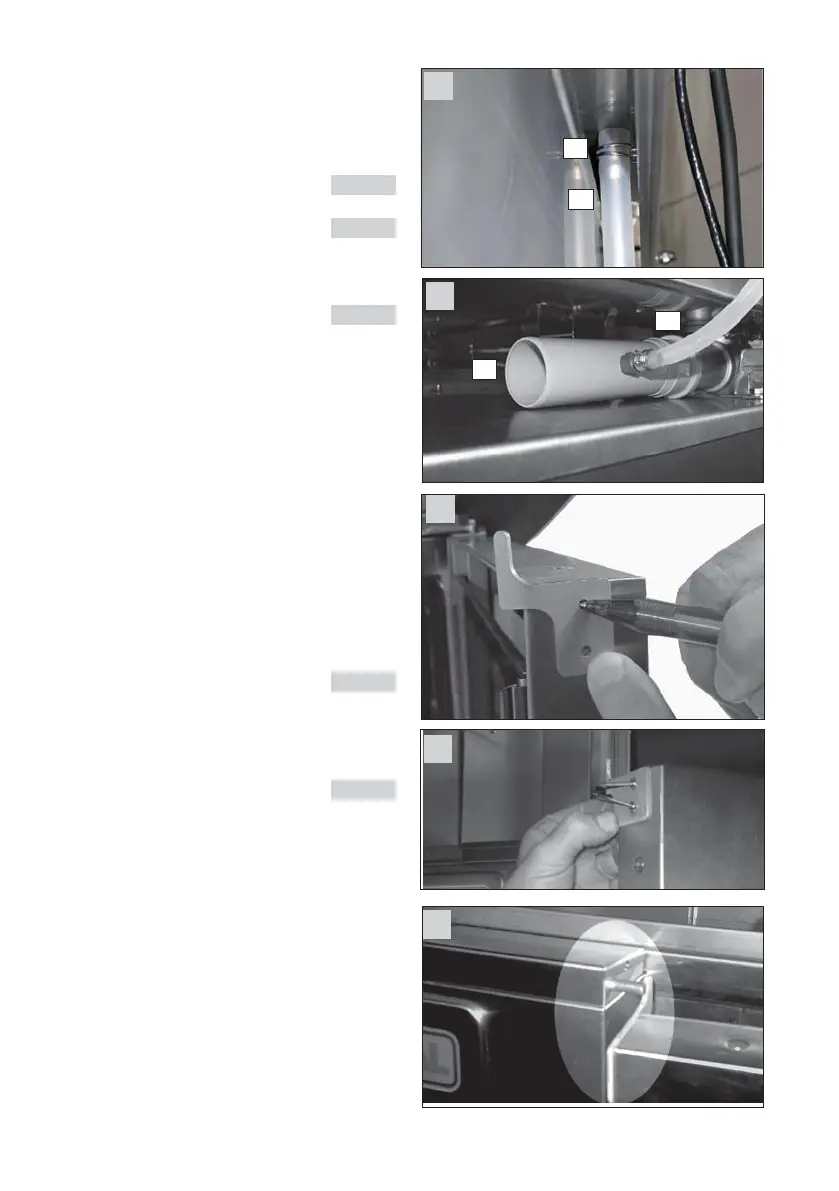

- Branchez le flexible en silicone (fig. 1 pos 6) à
l'aide des attaches-tuyaux (fig. 1 pos 7). sur le
coude fig 15
- Passez le tuyau de vidange (fig1 pos. 5) sur
l'évacuation de l'appareil fig. 16
- Raccourcissez le flexible en silicone (fig. 1 pos.
6) pour obtenir la longueur souhaitée et passez-
le sur le branchement de la conduite
d'évacuation (fig. 1 pos. 5) fig. 16
- Évitez les plis et les courbes.
Découpez la longueur correspondante en fonc-
tion de la taille de l'appareil.
3. Installation de la tôle de sécurité
a) Utilisez la tôle de sécurité (pièce 12) comme
modèle.
Positionnez-la à l'extrémité supérieure de la
porte et marquez les deux trous. fig 17
b) Percez deux trous (env. 3,2 mm 1/8") au niveau
des marques dans le cadre de la porte
c) Positionnez la tôle de sécurité (pièce 12) à
l'extrémité supérieure de la porte et fixez la tôle
à l'aide des rivets (pièce 13) fig 18/19
