Rational UltraVent User Manual

UV-USA SCC_WE, CM_P V04, 02/2013
25
Bout de papier
Contact à pression diff.
20
21
22
Arrière d'Ultravent
Vue de face après
avoir enlevé le filtre
à graisse

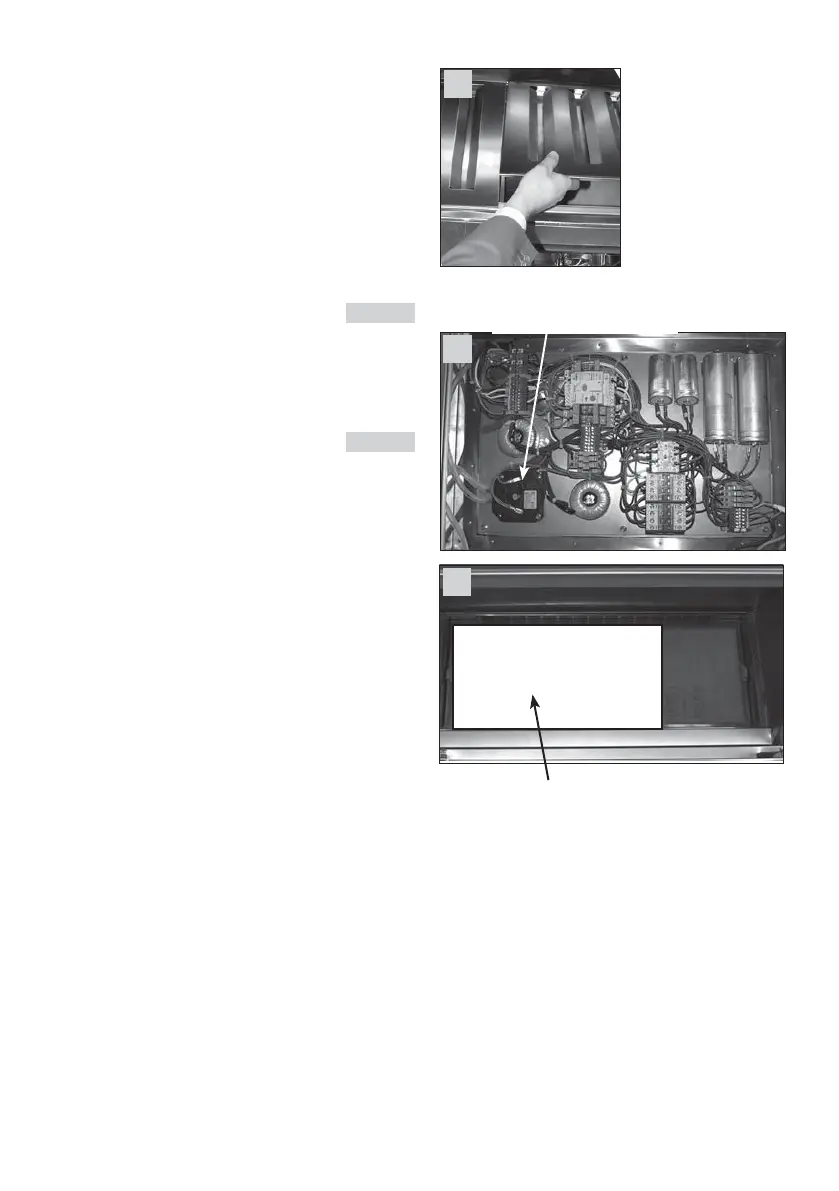

4. Réglage du contact à pression différentielle
Après l'installation d'Ultravent,
le contact à pression différentielle
doit être adapté aux conditions ambiantes :
Attention : Veillez à garder en place les filtres à
charbon tout au long de la procédure
de réglage. Dans le cas contraire, les
interrupteurs (situés derrière les filtres)
désactiveront le four mixte.
a) Enlevez le filtre à graisse fig 20
b) Branchez Ultravent et le four mixte à l'alimentation
c) Mettez sous tension Ultravent et le four mixte
(sélectionnez le mode de cuisson, la durée, la
température et fermez la porte de l'appareil.
d) Mettez le disque de réglage du contact à
pression en position zéro fig 21/22
Si le contact à pression est de marque Ho-
neywell, enlevez la vis
e) Bloquez 2/3 de la surface du filtre à charbon
avec un bout de papier (= réduction du flux d'air
à 75%).
f) Activez le disque de réglage du contact à pres-
sion pour le déplacer de la position zéro jusqu'à
ce que le four mixte s'arrête.
g) Enlevez le bout de papier. Le four mixte
devrait à nouveau se mettre en marche désor-
mais.
h) Réassemblez l'appareil et exécutez un test.

Rational UltraVent Specifications

General

Material	Stainless Steel
Compatibility	iCombi Pro / iCombi Classic
Category	Ventilation Hood
Airflow Capacity	Varies depending on iCombi Pro/Classic model
Noise Level	Varies depending on iCombi Pro/Classic model
Power Consumption	Varies depending on iCombi Pro/Classic model
Voltage	Varies depending on iCombi Pro/Classic model
Dimensions	Varies depending on iCombi Pro/Classic model
Weight	Varies depending on iCombi Pro/Classic model
Type	Condensation hood with condensation technology
